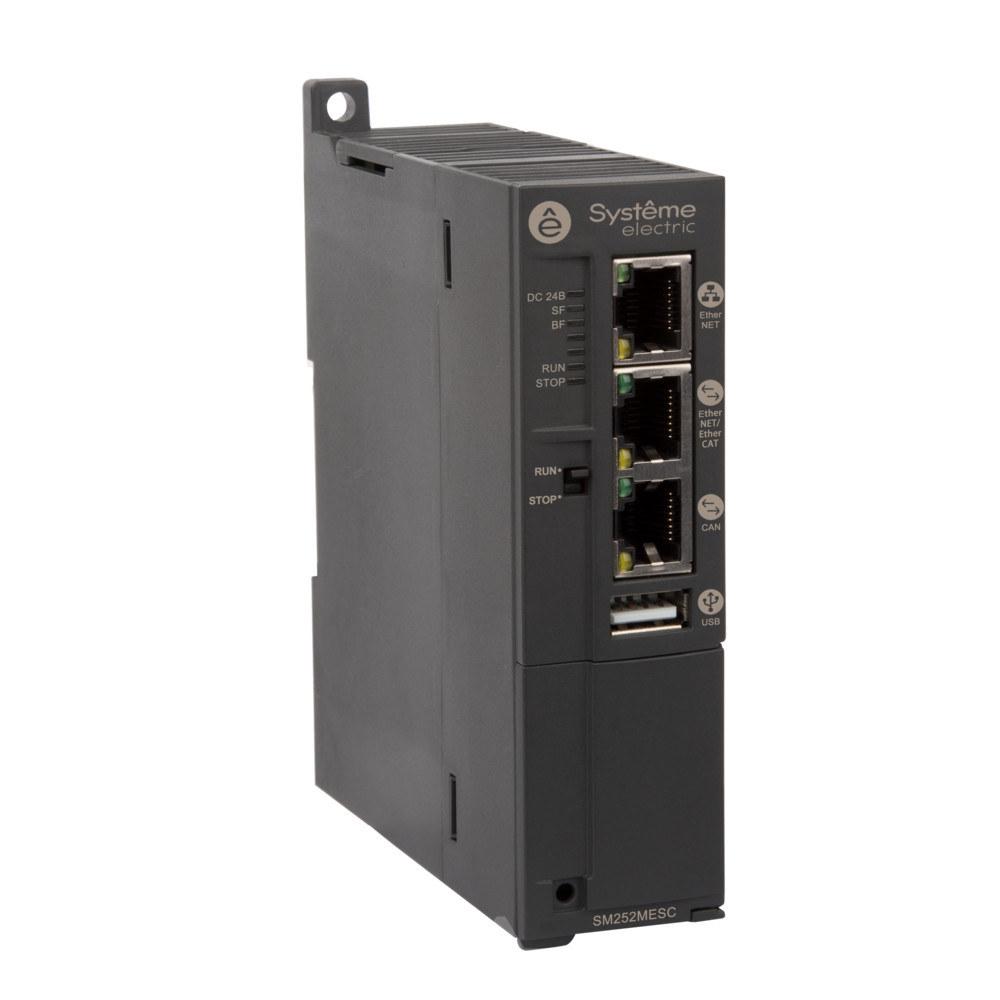

Name: Контроллер SM252, Ethernet Ethernet/EtherCAT CANopen 2RS485 Modbus OPCUAServer Codesys3.5SP18
Brand: Systeme Electric
SKU: SM252MESC
Price: 70381.80 RUB
Availability: InStock

Systeme Electric

Программируемые контроллеры Systeme Electric серии SM25

Серия контроллеров Systeme Electric SM25 предназначена для построения современных систем автоматизации с повышенной производительностью, широкими коммуникационными возможностями и надёжной защитой. Контроллеры SM252MESC и SM253CE10 оснащены промышленными интерфейсами Ethernet, EtherCAT, Modbus RTU и CANopen, обладают высокой скоростью выполнения команд и поддерживают до 32 модулей расширения при использовании модуля-приёмника/передатчика.

Контроллеры серии SM25 — это мощные промышленные решения, обеспечивающие высокую скорость обработки данных, множество коммуникационных интерфейсов и надёжную работу в составе автоматизированных систем любой сложности. Подходят для машиностроения, линий производства, логистического оборудования, HVAC и шкафов управления.

Технические характеристики

Номинальное напряжение 24 В DC, 6 мА

Номинальное входное напряжение 24 В DC

Тип входного сигнала Источник и приёмник

Максимальная длина кабеля 100 м

Назначение и совместимость

Поддержка модулей расширения (без приёмника)

До 4

Поддержка модулей (с приёмником/передатчиком)

До 32

Электропитание

Номинальное входное напряжение

24 В DC

Диапазон напряжения питания

20.4…28.8 В DC

Входной ток — SM252MESC

0.8 A

Входной ток — SM253CE10

—

Потребление — SM252MESC

800 mA

Потребление — SM253CE10

—

Защита от обратной полярности

Есть

Характеристики встроенных дискретных входов — Номинальное напряжение

24 В DC, 6 мА

Характеристики встроенных дискретных входов — Питание входов

20.4–28.8 В DC

Входы и выходы

Характеристики встроенных дискретных входов — Количество DI

10 (6 высокоскоростных)

Характеристики встроенных дискретных входов — Тип входного сигнала

Источник и приёмник

Характеристики встроенных дискретных входов — Лог. 1

15 В DC, 2.5 мА

Характеристики встроенных дискретных входов — Лог. 0

5 В DC, 1 мА

Характеристики встроенных дискретных входов — Входные фильтры

0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 мс

Характеристики встроенных дискретных входов — Высокоскоростные входы

1 фаза — 6 × 500 kHz 2 фазы — 4 × 250 kHz

Характеристики встроенных дискретных входов — Длина кабеля

Экранированный — 500 м (50 м для высокоскоростных входов) Неэкранированный — 150 м

Управление и интерфейсы

Память пользователя

32 MB

RTC (резерв хода часов)

112 часов

Скорость выполнения битовых инструкций — SM252MESC

0.015 μs

Скорость выполнения битовых инструкций — SM253CE10

—

Скорость выполнения инструкций с плавающей точкой — SM252MESC

1 μs

Скорость выполнения инструкций с плавающей точкой — SM253CE10

—

LED-индикация

Питание, ошибка системы, ошибка шины, RUN, STOP, индикатор сетевого порта Ethernet

1 встроенный Ethernet порт — Тип подключения

RJ45

1 встроенный Ethernet порт — Скорость

10/100 Mbps

1 встроенный Ethernet порт — Максимальная длина кабеля

100 м

1 встроенный Ethernet порт — Максимальное количество подключений

UDP — до 16, TCP — до 32

1 встроенный Ethernet порт — DHCP

Поддерживается

1 встроенный Ethernet порт — Удалённый мониторинг и программирование

Да

1 встроенный Ethernet порт — Изоляция

Да

1 встроенный EtherCAT порт — Тип подключения

RJ45

1 встроенный EtherCAT порт — Скорость

10/100 Mbps

1 встроенный EtherCAT порт — Количество ведомых устройств

До 128

1 встроенный EtherCAT порт — Максимальная длина кабеля

100 м

1 встроенный EtherCAT порт — Изоляция

Да

1 встроенный Modbus RTU (RS485) — Тип подключения

Клеммное RJ45

1 встроенный Modbus RTU (RS485) — Скорости передачи

1200…115200 bps

1 встроенный Modbus RTU (RS485) — Количество ведомых устройств

До 31

1 встроенный Modbus RTU (RS485) — Изоляция

Да

1 встроенный CANopen порт — Тип подключения

RJ45

1 встроенный CANopen порт — Количество ведомых устройств

До 32

1 встроенный CANopen порт — Максимальная длина кабеля

100 м

1 встроенный CANopen порт — Изоляция

Да

Монтаж и габариты

Размеры (Ш×В×Г) — SM252MESC

34×115×101.6 мм

Размеры (Ш×В×Г) — SM253CE10

—

Эксплуатация и защита

Изоляция

Изоляция между внешним и внутренним питанием

Погрешность хода

Ежемесячное отклонение < 60 сек

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM252MESC Разделы: Технические характеристики устройств; Коммуникационные порты; Характеристики встроенных дискретных входов Модели в исходной таблице: SM252MESC; SM253CE10

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога
