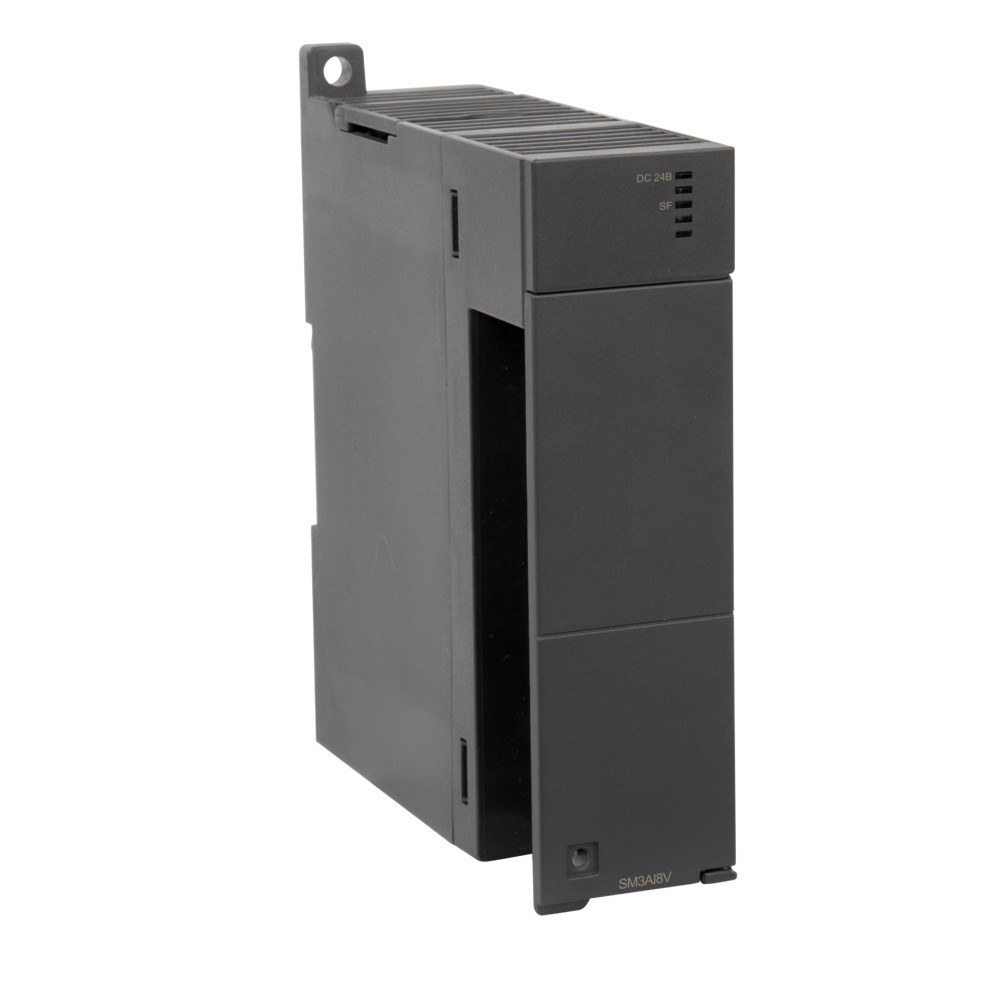

Name: Модуль расширения S250 аналоговый 8AI V (напр) 16бит винт.клеммы SM3AI8V
Brand: Systeme Electric
SKU: SM3AI8V
Price: 87474.00 RUB
Availability: OutOfStock

Systeme Electric

Аналоговые модули ввода Systeme Electric

Аналоговые модули ввода серии SM3AI используются для подключения датчиков тока, напряжения и других измерительных преобразователей в системах управления SystemePLC. Модули поддерживают различные диапазоны входных сигналов, имеют высокую точность и встроенные механизмы подавления помех, что делает их подходящими для промышленных условий эксплуатации. Доступны версии на 4 и 8 каналов, с режимами измерения напряжения или тока.

Технические характеристики

Номинальное напряжение 24 В DC

Количество входных сигналов 8

Габариты (Ш×В×Г) 34×115×101.6 мм

Потребление (24 В DC) 50 мА

Основные параметры

Тип ввода — SM3AI8V

Напряжение

Тип ввода — SM3AI4

Напряжение или ток

Тип ввода — SM3AI8C

Ток

Подавление в общем режиме

> 40 дБ

Электропитание

Потребление (24 В DC) — SM3AI8V

50 мА

Потребление (24 В DC) — SM3AI4

65 мА

Потребление (24 В DC) — SM3AI8C

50 мА

Потребление от шины 5В — SM3AI8V

30 мА

Потребление от шины 5В — SM3AI4

50 мА

Потребление от шины 5В — SM3AI8C

30 мА

Номинальное напряжение

24 В DC

Диапазон входного питания

20.4–28.8 В DC

Входы и выходы

Количество входных сигналов — SM3AI8V

8

Количество входных сигналов — SM3AI4

4

Количество входных сигналов — SM3AI8C

8

Диапазоны входных сигналов — SM3AI8V

0–5 В, 0–10 В, ±2.5 В, ±5 В

Диапазоны входных сигналов — SM3AI4

0–5 В, 0–10 В, ±2.5 В, ±5 В; 0–20 мА, 4–20 мА

Диапазоны входных сигналов — SM3AI8C

0–20 мА, 4–20 мА

Входное сопротивление — SM3AI8V

≥ 2 МОм / 250 Ом

Входное сопротивление — SM3AI4

≥ 2 МОм (напр.) / 250 Ом (ток)

Входное сопротивление — SM3AI8C

250 Ом

Перекрестные помехи канала

> 60 дБ

Разрешение АЦП — SM3AI8V

Однополярность: 16 бит Биполярность: 15 бит + знак

Разрешение АЦП — SM3AI4

Однополярность: 12 бит Биполярность: 11 бит + знак

Разрешение АЦП — SM3AI8C

Однополярность: 16 бит Биполярность: 15 бит + знак

Управление и интерфейсы

LED-индикация

Питание 24 В: Вкл: питание подано, Выкл: нет питания SF: Вкл: ошибка модуля, Выкл: норма, Мигание: переполнение входного тока (4–20 мА)

Монтаж и габариты

Габариты (Ш×В×Г)

34×115×101.6 мм

Эксплуатация и защита

Допустимая перегрузка — SM3AI8V

30 В DC

Допустимая перегрузка — SM3AI4

30 В DC / 40 мА

Допустимая перегрузка — SM3AI8C

40 мА

Время отклика — SM3AI8V

8 каналов: 50 мс

Время отклика — SM3AI4

4 канала: 5 мс

Время отклика — SM3AI8C

—

Частота обновления модуля — SM3AI8V

8-канальный корпус поддерживает: 50 Гц, 20 Гц, 10 Гц, 5 Гц, 2 Гц, 1 Гц Примечание: 10 Гц доступно только при использовании ≥4 каналов

Частота обновления модуля — SM3AI4

4-канальный блок поддерживает 200 Гц, 100 Гц, 50 Гц, 20 Гц, 10 Гц По умолчанию: 50 Гц

Частота обновления модуля — SM3AI8C

—

Погрешность измерения — SM3AI8V

0.1% (макс.)

Погрешность измерения — SM3AI4

0.5% (макс.)

Погрешность измерения — SM3AI8C

0.1% (макс.)

Обнаружение обрыва провода (только 4–20 мА) — SM3AI8V

—

Обнаружение обрыва провода (только 4–20 мА) — SM3AI4

Неправильная калибровка линий: -32768, 32767 — два значения опционально

Обнаружение обрыва провода (только 4–20 мА) — SM3AI8C

Неправильная калибровка линий: -32768, 32767 — два значения опционально

Изоляция

Между входами и питанием 24 В — 500 В AC Между входами и логикой — 500 В AC

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM3AI8V Разделы: Технические характеристики аналоговых модулей ввода Модели в исходной таблице: SM3AI4; SM3AI8V; SM3AI8C
