АСУ ТП и оборудование для автоматизации производств
Модуль коммуникационный S250 Profinet SM3BCPN
Код товара: 223432
Артикул: SM3BCPN
Наличие: Под заказ
Модуль коммуникационный S250 Profinet SM3BCPN
46 512 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

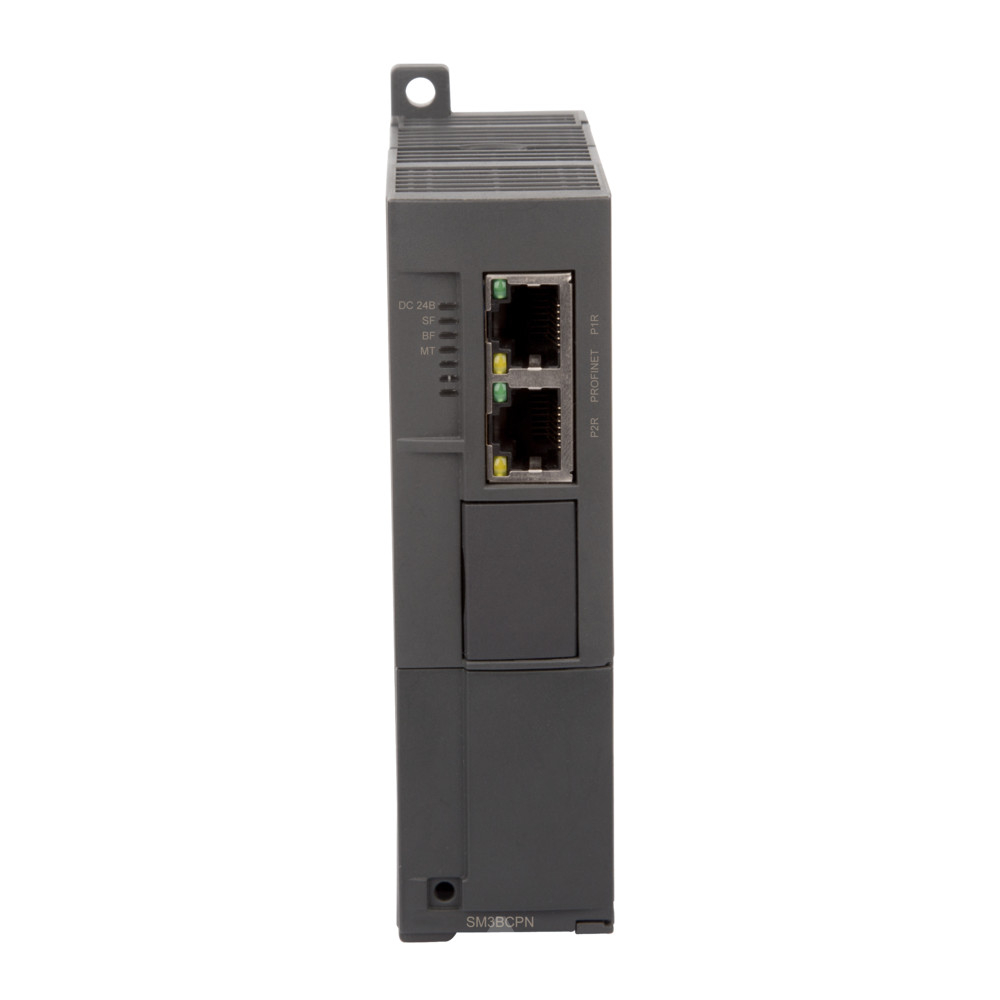

Коммуникационный модуль Profinet Slave — SM3BCPN
Коммуникационный модуль SM3BCPN предназначен для подключения модулей ввода-вывода системы SystemePLC S172 к промышленным сетям PROFINET в роли ведомого устройства (Slave). Поддерживает интеграцию с контроллерами Siemens S7-300, S7-400, S7-1200, S7-1500 и настройку через TIA Portal V13 и выше. Модуль обеспечивает высокую стабильность связи, быстрый цикл обмена и поддержку диагностик PN-сетей.
Номинальное напряжение
24 В DC
Поддерживаемые функции Ethernet
Ping, ARP, SNMP/MIB-2, LLDP
Габариты (Ш×В×Г)
34×115×101.6 мм
Потребление
800 мА
Основные параметры
SF индикатор (красный)
Горит: сбой расширения шины или сбой модуля PROFINET Не горит: ошибок нет
BF индикатор (красный)
Горит: сбой связи по шине PROFINET (нет связи с коммутатором/мастером) Мигание: некорректная конфигурация оборудования Не горит: ошибок нет
RUN индикатор (зелёный)
Горит: система работает Не горит: система остановлена
Индикатор MT (жёлтый)
Резервный
Сетевой индикатор (зелёный)
Горит: есть соединение с мастером/коммутатором PN Не горит: нет соединения
Сетевой индикатор (жёлтый)
Горит: приём/передача данных от PN-мастер станции Не горит: нет передачи данных
Основные характеристики
Основные характеристики
Максимальное количество модулей на один ведомый
До 8 (цифровые, аналоговые, температурные и др.)
Цикл отправки
250 мкс – 4 мс
Подтверждённые мастера
Siemens S7-300, S7-400, S7-1200, S7-1500 Настройка в TIA Portal V13+
Расстояние между станциями
100 м (100BASE-TX)
Топология сети
Звезда, дерево, кольцо, линия
Назначение и совместимость
Совместимость с мастер-станциями PROFINET
Поддерживается
Электропитание
Потребление
800 мА
Номинальное напряжение
24 В DC
Диапазон входного напряжения
20.4–28.8 В DC
Зелёный индикатор питания
Горит: питание 24 В DC в норме Не горит: питание отсутствует
Управление и интерфейсы
LED-индикация устройства
LED-индикация устройства
Протокол
Пользовательский протокол шины S250, 55 МГц
Коммуникационный порт
1× RJ45 (двойной порт PN)
Скорость передачи данных
Ethernet 10 Мбит/с PROFINET 100 Мбит/с, полный дуплекс
Поддерживаемые функции Ethernet
Ping, ARP, SNMP/MIB-2, LLDP
Монтаж и габариты
Габариты (Ш×В×Г)
34×115×101.6 мм
Эксплуатация и защита
Изоляция
Гальваническая изоляция коммуникационных портов
Источник данных
Ранее заполненные таблицы характеристик карточки товара.
Карточка товара SM3BCPN
Разделы: Технические характеристики SM3BCPN
Модели в исходной таблице: SM3BCPN
pdf -
3,81MB
pdf -
0,37MB
pdf -
8,77MB
pdf -
11,49MB
pdf -
2,37MB
pdf -
0,19MB
pdf -
0,91MB
pdf -
1,26MB
pdf -
1,55MB
