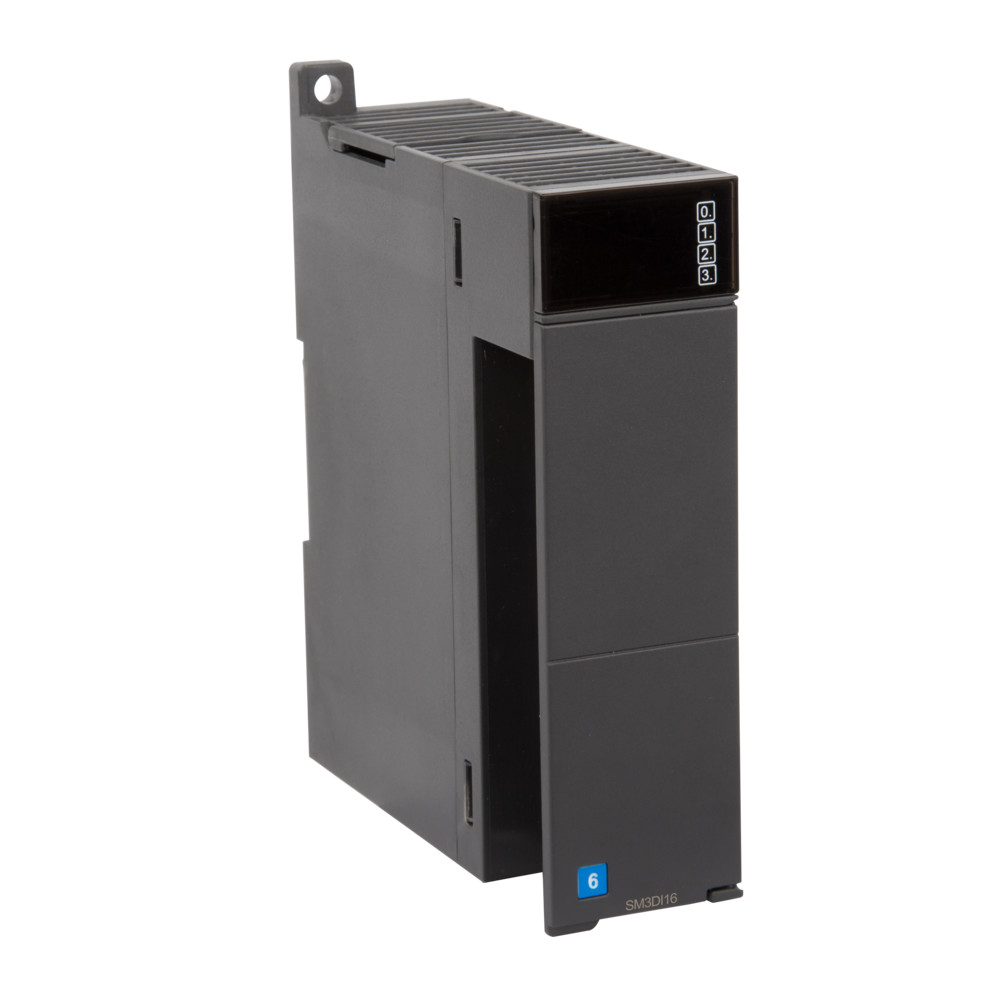

Name: Модуль расширения S250 дискретный, 16DI винт.клеммы SM3DI16
Brand: Systeme Electric
SKU: SM3DI16
Price: 18072.00 RUB
Availability: OutOfStock

Systeme Electric

Дискретные модули ввода Systeme Electric SM3DI8 / SM3DI16 / SM3DI32

Модули дискретного ввода SM3DI8, SM3DI16 и SM3DI32 предназначены для расширения систем автоматизации на базе контроллеров SystemePLC. Они обеспечивают приём сигналов 24 В DC по типу утечки/источника, поддерживают встроенную входную фильтрацию и высокую частоту опроса до 1,5 кГц, что позволяет использовать их как для стандартных дискретных сигналов, так и для быстродействующих датчиков. Модули имеют гальваническую изоляцию от шины, работу с длинными линиями связи (до 500 м с экранированием) и доступны в вариантах на 8, 16 и 32 входа.

Технические характеристики

Номинальное напряжение 24 В DC

Количество входных сигналов 16

Габариты (Ш×В×Г) 34×115×100 мм

Максимальная длина кабеля (экранированный) 500 м

Основные параметры

Тип ввода

Тип утечки / тип источника (тип утечки класса 1 МЭК)

Логический 1 (мин.)

15 В DC, 2,5 мА

Логический 0 (макс.)

5 В DC, 1 мА

Электропитание

Потребление по шине 24 В DC

4 мА/канал

Потребление по шине +5 В — SM3DI16

80 мА

Потребление по шине +5 В — SM3DI8

60 мА

Потребление по шине +5 В — SM3DI32

130 мА

Номинальное напряжение

24 В DC

Диапазон входного напряжения

20,4…28,8 В DC

Входы и выходы

Количество входных сигналов — SM3DI16

16

Количество входных сигналов — SM3DI8

8

Количество входных сигналов — SM3DI32

32

Входная фильтрация

0,2 мс, 0,4 мс, 0,8 мс, 1,6 мс, 3,2 мс, 12,8 мс, 6,4 мс (по умолчанию)

Максимальная входная частота

1,5 кГц, рабочий цикл 50 %

Сопротивление входной цепи

6,6 кОм

Монтаж и габариты

Габариты (Ш×В×Г)

34×115×100 мм

Максимальная длина кабеля (экранированный)

500 м

Максимальная длина кабеля (неэкранированный)

300 м

Эксплуатация и защита

Изоляция

500 В переменного тока, в течение 1 мин

Количество точек изоляции в группе

8

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM3DI16 Разделы: Технические характеристики модулей дискретного ввода Модели в исходной таблице: SM3DI8; SM3DI16; SM3DI32
