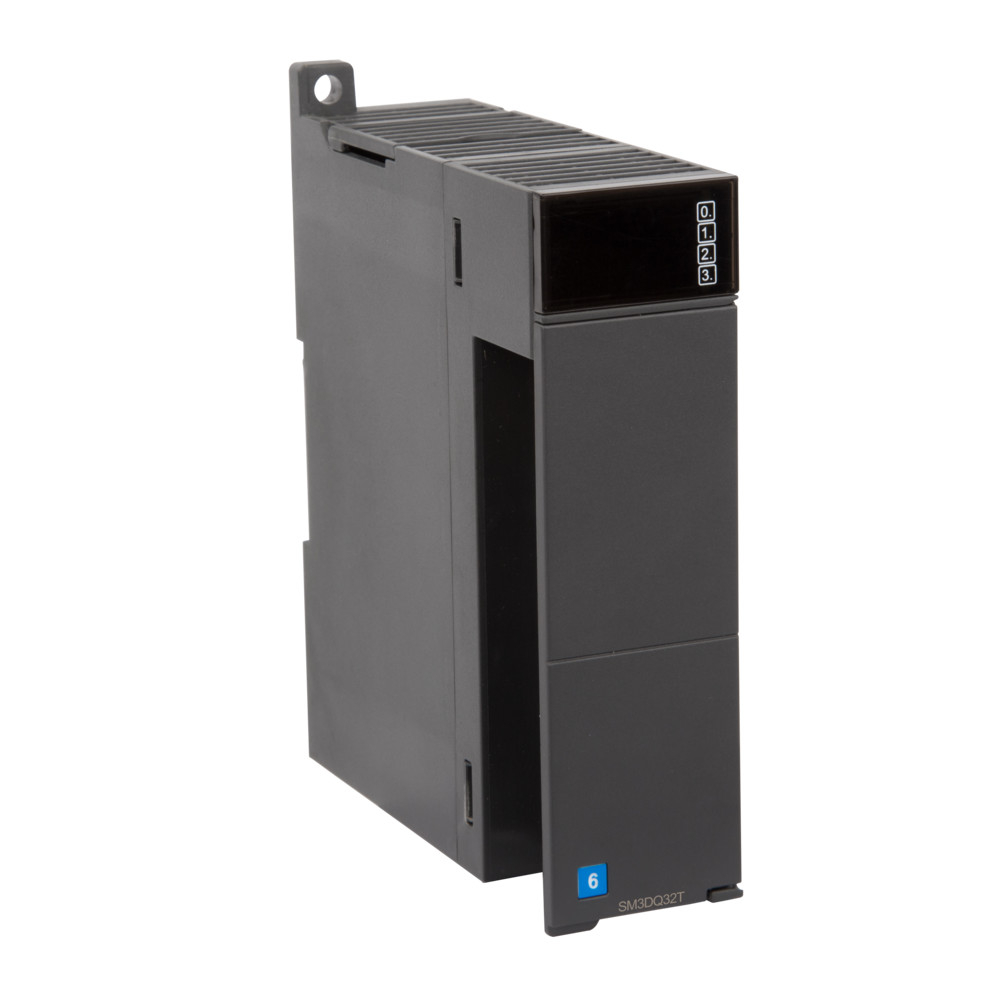

Name: Модуль расширения S250 дискретный, 32DO (PNP) SM3DQ32T
Brand: Systeme Electric
SKU: SM3DQ32T
Price: 34221.00 RUB
Availability: InStock

Systeme Electric

Дискретные модули вывода Systeme Electric

Дискретные модули вывода серии SM3DQT/SM3DQR предназначены для расширения систем автоматизации на базе контроллеров SystemePLC. Модули обеспечивают коммутацию транзисторных или релейных выходов, поддерживают высокую токовую нагрузку, низкое сопротивление контактов, высокую механическую и электрическую износостойкость. Модели доступны с количеством каналов 8, 16 и 32, что позволяет подобрать оборудование под разные задачи уровня автоматики.

Технические характеристики

Номинальное напряжение 24 В DC

Тип выхода Транзисторные выходы, источник

Габариты (Ш×В×Г) 34×115×101.6 мм

Длина кабеля Экранированный: 500 м Неэкранированный: 150 м

Основные параметры

Логический 1 (мин.) — SM3DQ32T

20 В DC

Логический 1 (мин.) — SM3DQ8T

20 В DC

Логический 1 (мин.) — SM3DQ16T

20 В DC

Логический 1 (мин.) — SM3DQ8R

—

Логический 1 (мин.) — SM3DQ16R

—

Логический 0 (макс.) — SM3DQ32T

0.1 В DC, нагрузка 10 кОм

Логический 0 (макс.) — SM3DQ8T

0.1 В DC, нагрузка 10 кОм

Логический 0 (макс.) — SM3DQ16T

0.1 В DC, нагрузка 10 кОм

Логический 0 (макс.) — SM3DQ8R

—

Логический 0 (макс.) — SM3DQ16R

—

Импульсный ток — SM3DQ32T

8 А, 100 мс; 5 А, 5 с (10% цикла)

Импульсный ток — SM3DQ8T

8 А, 100 мс; 5 А, 5 с (10% цикла)

Импульсный ток — SM3DQ16T

8 А, 100 мс; 5 А, 5 с (10% цикла)

Импульсный ток — SM3DQ8R

5 А, 4 с (10% цикла)

Импульсный ток — SM3DQ16R

5 А, 4 с (10% цикла)

Нагрузка — SM3DQ32T

5 Вт

Нагрузка — SM3DQ8T

5 Вт

Нагрузка — SM3DQ16T

5 Вт

Нагрузка — SM3DQ8R

DC: 30 В / AC: 200 В

Нагрузка — SM3DQ16R

DC: 30 В / AC: 200 В

Время переключения — SM3DQ32T

OFF → ON: 50 мкс ON → OFF: 200 мкс

Время переключения — SM3DQ8T

OFF → ON: 50 мкс ON → OFF: 200 мкс

Время переключения — SM3DQ16T

OFF → ON: 50 мкс ON → OFF: 200 мкс

Время переключения — SM3DQ8R

10 мс (макс.)

Время переключения — SM3DQ16R

10 мс (макс.)

Механическая износостойкость — SM3DQ32T

—

Механическая износостойкость — SM3DQ8T

—

Механическая износостойкость — SM3DQ16T

—

Механическая износостойкость — SM3DQ8R

10 000 000 циклов

Механическая износостойкость — SM3DQ16R

10 000 000 циклов

Электрическая износостойкость — SM3DQ32T

—

Электрическая износостойкость — SM3DQ8T

—

Электрическая износостойкость — SM3DQ16T

—

Электрическая износостойкость — SM3DQ8R

100 000 циклов

Электрическая износостойкость — SM3DQ16R

100 000 циклов

Электропитание

Потребление (24 В DC) — SM3DQ32T

180 мА

Потребление (24 В DC) — SM3DQ8T

50 мА

Потребление (24 В DC) — SM3DQ16T

95 мА

Потребление (24 В DC) — SM3DQ8R

64 мА

Потребление (24 В DC) — SM3DQ16R

130 мА

Потребление (5 В внутр. шина) — SM3DQ32T

210 мА

Потребление (5 В внутр. шина) — SM3DQ8T

70 мА

Потребление (5 В внутр. шина) — SM3DQ16T

120 мА

Потребление (5 В внутр. шина) — SM3DQ8R

45 мА

Потребление (5 В внутр. шина) — SM3DQ16R

60 мА

Номинальное напряжение — SM3DQ32T

24 В DC

Номинальное напряжение — SM3DQ8T

24 В DC

Номинальное напряжение — SM3DQ16T

24 В DC

Номинальное напряжение — SM3DQ8R

DC: 24 В AC: 110/220 В

Номинальное напряжение — SM3DQ16R

DC: 24 В AC: 110/220 В

Диапазон входного напряжения — SM3DQ32T

20.4–28.8 В DC

Диапазон входного напряжения — SM3DQ8T

20.4–28.8 В DC

Диапазон входного напряжения — SM3DQ16T

20.4–28.8 В DC

Диапазон входного напряжения — SM3DQ8R

DC: 5–30 В AC: 5–250 В

Диапазон входного напряжения — SM3DQ16R

DC: 5–30 В AC: 5–250 В

Выходной ток — SM3DQ32T

0.5 А

Выходной ток — SM3DQ8T

0.5 А

Выходной ток — SM3DQ16T

0.5 А

Выходной ток — SM3DQ8R

2 А

Выходной ток — SM3DQ16R

2 А

Ток на группу — SM3DQ32T

4 А (макс.)

Ток на группу — SM3DQ8T

4 А (макс.)

Ток на группу — SM3DQ16T

4 А (макс.)

Ток на группу — SM3DQ8R

16 А (макс.)

Ток на группу — SM3DQ16R

16 А (макс.)

Макс. ток утечки — SM3DQ32T

15 мА

Макс. ток утечки — SM3DQ8T

15 мА

Макс. ток утечки — SM3DQ16T

15 мА

Макс. ток утечки — SM3DQ8R

—

Макс. ток утечки — SM3DQ16R

—

Входы и выходы

Тип выхода — SM3DQ32T

Транзисторные выходы, источник

Тип выхода — SM3DQ8T

Транзисторные выходы, источник

Тип выхода — SM3DQ16T

Транзисторные выходы, источник

Тип выхода — SM3DQ8R

Релейные выходы, сухой контакт

Тип выхода — SM3DQ16R

Релейные выходы, сухой контакт

Сопротивление контактов — SM3DQ32T

0.3–0.6 Ом

Сопротивление контактов — SM3DQ8T

0.3–0.6 Ом

Сопротивление контактов — SM3DQ16T

0.3–0.6 Ом

Сопротивление контактов — SM3DQ8R

менее 0.2 Ом

Сопротивление контактов — SM3DQ16R

менее 0.2 Ом

Монтаж и габариты

Габариты (Ш×В×Г)

34×115×101.6 мм

Длина кабеля

Экранированный: 500 м Неэкранированный: 150 м

Эксплуатация и защита

Изоляция

500 В переменного тока, 1 мин

Точек изоляции на группу

8

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM3DQ32T Разделы: Технические характеристики модулей дискретного вывода Модели в исходной таблице: SM3DQ8T; SM3DQ16T; SM3DQ32T; SM3DQ8R; SM3DQ16R
