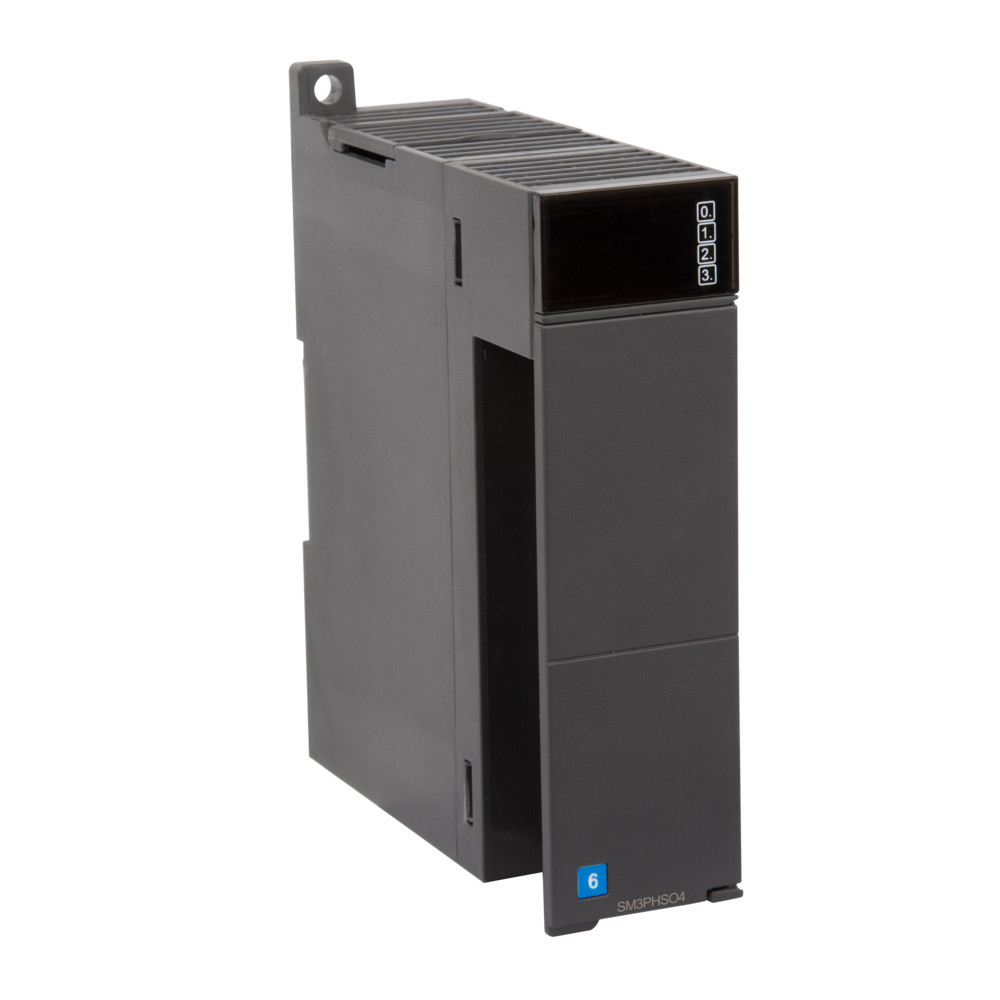

Name: Модуль расширения S250 дискретный высокочастотный 4HSO 500кГц/4МГц SM3PHSO4
Brand: Systeme Electric
SKU: SM3PHSO4
Price: 23936.40 RUB
Availability: OutOfStock

Systeme Electric

Импульсный высокочастотный модуль Systeme Electric S172 — SM3PHS04

Импульсный высокочастотный модуль SM3PHS04 предназначен для работы с датчиками высокой частоты, включая энкодеры, тахометры, частотомеры и другие устройства, использующие импульсные сигналы до 4 МГц. Модуль поддерживает дифференциальные сигналы и нессиметричные входы (NPN), обеспечивая точное измерение частоты, подсчёт импульсов и работу в составе высокоскоростных систем автоматизации.

Модуль SM3PHS04 идеально подходит для высокоскоростных задач и используется для:

работы с энкодерами и шаговыми механизмами;
измерения скорости вращения;
учёта импульсов и частоты сигналов;
создания высокоскоростных систем позиционирования;
обработки тахометрических и датчиковых импульсов до 4 МГц.

Интеграция модуля в контроллеры серии S172 обеспечивает стабильную работу в системах автоматизации, где важны точность, надёжность и высокая скорость обработки сигналов.

Технические характеристики

Номинальное напряжение 24В DC

Номинальное выходное напряжение 5В DC (дифф.) 5–24В DC (NPN)

Количество входных сигналов 4

Габариты (Ш×В×Г) 34×115×101.6 мм

Основные параметры

Тип вывода

Дифференциальные сигналы Несимметричный сигнал (NPN)

Рабочий цикл

50% (для NPN)

Уровни логики

Дифф. вход: Лог. "0": ≥3.8В Лог. "1": ≤0.3В NPN: Лог. "0": ≤0.5В Лог. "1": Vcc до 0.5В (мин.)

Противоток

8А, длится 100 мс

Электропитание

Потребление 24В DC

100 мА

Потребление 5В внутренней шины

100 мА

Номинальное напряжение

24В DC

Диапазон входного напряжения

20.4–28.8В DC

Номинальное выходное напряжение

5В DC (дифф.) 5–24В DC (NPN)

Диапазон выходного напряжения

Дифференциальный: 0–5.5В NPN: 5–28.8В DC

Ток на точку (макс.)

20 мА

Максимальный ток на общий терминал

160 мА

Ток утечки (макс.)

10 мкА

Входы и выходы

Сигнальный индикатор

Вкл: есть входной сигнал Выкл: сигнала нет

Количество входных сигналов

4

Максимальная частота входного сигнала

Дифференциальные сигналы: 4 МГц Несимметричный NPN: 500 кГц

Монтаж и габариты

Габариты (Ш×В×Г)

34×115×101.6 мм

Эксплуатация и защита

Изоляция

500 В AC

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM3PHSO4 Разделы: Характеристики Модели в исходной таблице: SM3PHS04
