Температура в ИТП колеблется: клапан, гидравлика или настройка регулятора?

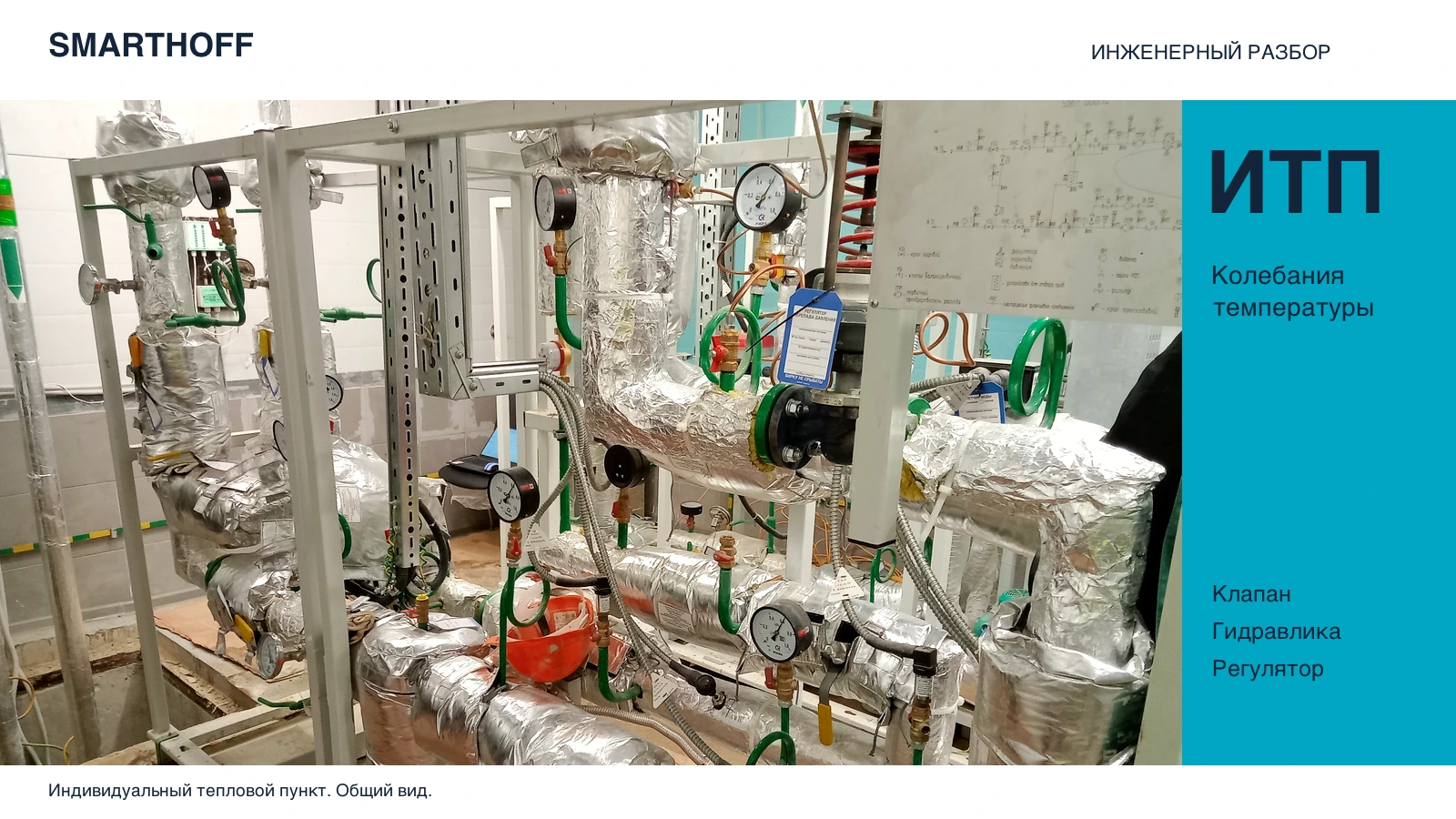

Общий вид индивидуального теплового пункта. Фото иллюстрирует состав оборудования, а не неисправность показанного объекта.

Материал подготовлен редакцией SMARTHOFF. Дата публикации: 16 сентября 2026.

Если температура подачи в ИТП то превышает задание, то опускается ниже него, не стоит начинать с перебора коэффициентов регулятора. Сначала нужно увидеть, что именно меняется: действующее задание, показания датчика, команда на клапан, его фактическое положение или условия в водяном контуре. Похожую температурную кривую могут создавать разные причины, а настройка регулятора не исправляет заклинивающий привод и неверно выбранную пропускную способность клапана.

Рабочая последовательность диагностики: задание → измерение → движение клапана → гидравлика → настройка. Ниже разберём, какие данные нужны на каждом этапе, как сравнить варианты Kvs и почему даже исчезновение колебаний после перехода в ручной режим ещё не доказывает ошибку ПИ-регулятора.

Сначала определите контур

В одном тепловом пункте могут одновременно работать отопление, вентиляция и ГВС. Фраза «гуляет температура в ИТП» не показывает, какой из этих контуров нужно проверять. Запишите обозначение датчика, место его установки и механизм, которым управляет соответствующий регулятор.

Основной пример этой статьи: независимый контур отопления с теплообменником. Обычный двухходовой регулирующий клапан меняет расход сетевой воды через первичную сторону теплообменника. Контролируемая температура измеряется на подаче во вторичный отопительный контур, где работает циркуляционный насос.

Для такой схемы нельзя подставлять в расчёт сетевого клапана расход вторичного контура или перепад на его циркуляционном насосе. Это разные гидравлические стороны. Трёхходовое смешение, зависимое присоединение и ГВС требуют своей схемы проверки. Общий состав оборудования и алгоритмов описан в статье об автоматизации тепловых пунктов.

Работы выполняет квалифицированный персонал. Измерительные подключения, демонтаж датчиков и обслуживание арматуры проводят по эксплуатационной документации, с необходимыми отключениями и снятием давления. Сервисный режим не должен лишать узел предусмотренных проектом защит.

Какие сигналы записать вместе

Один график температуры показывает симптом. Для поиска причины подготовьте согласованную по времени запись:

• измеренной температуры подачи и действующего задания;
• команды регулирующему клапану;
• обратной связи по положению, если она действительно измеряется;
• температуры сетевой воды перед теплообменником;
• перепада на клапане или первичной регулируемой ветви с указанием точек отбора;
• состояния насосов, частоты ПЧ и активных ограничений;
• расхода и температуры обратки, если эти значения доступны.

Если какого-то канала нет, отметьте это в записи. Не заменяйте отсутствующее измерение расчётной величиной без подписи. Особенно важно различать три параметра: «выдано 30%», «шток находится на 30% хода» и «расход составляет 30% расчётного». Это не одно и то же.

Период записи выбирают так, чтобы были видны движения привода и температурная реакция, а не только усреднённые значения. Зафиксируйте интервал опроса и настройки усреднения. Если регистратор сглаживает сигнал или часы устройств не согласованы, порядок событий на графике может оказаться неверным.

Задание тоже может изменяться

Сравнивать температуру нужно с действующим заданием, а не только с числом, которое оператор когда-то ввёл на панели. В контроллере могут работать отопительный график, расписание и ограничения. Например, в документации Ридан ECL-3R 361 описано влияние температур теплосети на управление отоплением.

Если вместе с температурой меняется задание, сначала выясните причину этой коррекции. Это другая задача, чем поиск колебаний вокруг постоянной уставки. Отключать ограничение обратной температуры только ради ровного графика нельзя: сначала проверяют его назначение и условия работы.

Датчик должен показывать температуру нужной точки

Проверьте соответствие физического датчика каналу контроллера, его характеристику, схему подключения и преобразование сигнала в градусы. Для активного датчика важны диапазон и масштабирование входа; для датчика сопротивления нужен соответствующий тип измерительного канала.

Затем сравните показание с независимым измерением в сопоставимой точке и при понятном режиме. Температура поверхности трубы не обязана совпадать с температурой воды в гильзе, поэтому одно такое расхождение ещё не доказывает неисправность.

Отдельно оцените динамику. Датчик может верно показывать установившееся значение, но запаздывать при изменении режима. WIKA разбирает влияние защитной гильзы на время отклика: в измерении участвует вся тепловая сборка, а не только чувствительный элемент. При проверке нужны данные об исполнении датчика, гильзе, контакте и месте монтажа. Самовольно убирать защитную гильзу ради быстродействия недопустимо.

Если подозрение связано с быстрыми скачками показаний, полезно сопоставить значение на входе контроллера с отображением в диспетчеризации. Так можно разделить проблему измерения и проблему передачи или обработки данных.

Команда на клапан ещё не подтверждает его движение

Начните с паспорта пары «клапан и привод»: тип сигнала, направление действия, ход, усилие и допустимый перепад должны соответствовать проекту. Затем проверьте, чем является отображаемый процент: командой, расчётной оценкой или обратной связью от механизма.

Например, в аналоговом режиме приложения Danfoss ECL A230 процент у символа клапана выражает управляющее напряжение. Сам по себе этот показатель не доказывает, что клапан занял ожидаемое положение.

В разрешённой сервисной проверке наладчик сопоставляет команду с фактическим движением. Важны задержка начала хода, остановки, изменение направления и достижение предусмотренных положений. Если команда меняется, а механизм остаётся на месте и затем перемещается рывком, нужно проверять механическую часть, соединение привода и клапана, питание и условия работы под нагрузкой.

Emerson отдельно указывает на трение и потерянный ход как причины, которые мешают настроить контур. Но и здесь одного графика недостаточно: он даёт основание для проверки, а не готовое заключение о поломке.

Перепад давления меняет расход даже без новой команды

У обычного регулирующего клапана расход зависит не только от открытия, но и от перепада давления. Для воды при относительной плотности, принятой равной единице, используется приближение:

q ≈ Kv × √Δp, если q выражен в м³/ч, а Δp в барах.

В обратном виде:

Δp [кПа] ≈ 100 × (q / Kv)².

Здесь Kv соответствует рассматриваемому положению клапана, а Kvs характеризует его номинальную пропускную способность при полном открытии. Подставлять Kvs для произвольных «30% на панели» нельзя. Основа расчёта и ограничения водяных схем разобраны у Spirax Sarco.

Из формулы следует простой пример: при неизменном Kv увеличение перепада с 9 до 36 кПа даст двукратное увеличение расхода. Это условное сравнение для обычного клапана, без кавитации, вскипания и значимых вязкостных поправок. Оно объясняет, зачем записывать перепад вместе с температурой и командой.

В первичной ветви проверьте располагаемый перепад, состояние фильтра и арматуры, работу регулятора перепада, если он предусмотрен. На вторичной стороне отдельно оцените циркуляцию и изменения нагрузки. Переключение насосов или включение другого потребителя следует отметить на том же временном графике. Совпадение событий помогает выбрать проверку, но ещё не устанавливает причину.

Расчётный пример: что меняется при разных Kvs

Предположим, проектный расход через сетевой клапан составляет 8 м³/ч, а потери остальной регулируемой ветви первичного контура при этом расходе равны 40 кПа. Это условные исходные данные для сравнения, не параметры реального ИТП. Плотность воды в примере принята равной 1000 кг/м³.

Для простой ветви оценим авторитет клапана:

a = Δpк / (Δpк + Δpост),

где Δpк относится к полностью открытому клапану, а Δpост к остальной регулируемой ветви при том же расходе. Такую зависимость приводит Danfoss в разделе Valve Sizing.

Например, для Kvs 16: Δpк = 100 × (8 / 16)² = 25 кПа; a = 25 / (25 + 40) ≈ 0,385.

Таблица сравнивает варианты при одинаковом расчётном расходе. Она не показывает три реальные рабочие точки сети: при замене клапана фактический расход зависит ещё и от располагаемого давления и характеристики контура.

У варианта Kvs 25 меньше потери давления, но ниже авторитет. Это повод проверить управляемость и работу на малой нагрузке, а не считать большой клапан автоматически лучшим. У Kvs 10 авторитет выше, однако для заданного расхода ветви потребуется уже 104 кПа. Без проверки располагаемого перепада такой выбор тоже нельзя признать правильным.

По этой таблице нельзя назначить клапан. Дополнительно нужны рабочий диапазон расходов, расходная характеристика, допустимые перепады, проверка кавитации и данные привода. Число 0,5 не является универсальным условием годности любой схемы, а низкий авторитет сам по себе не доказывает источник наблюдаемых колебаний.

Для клапана, независимого от давления, нужна другая проверка. Например, Belimo для семейства C2..QPT задаёт рабочий диапазон перепада, в котором действует встроенное регулирование. Нельзя переносить на такой клапан приведённую таблицу как готовую методику подбора или считать независимость от давления безусловной.

Когда переходить к настройке регулятора

К настройке переходят, когда понятен режим, проверены измерение и механизм, а гидравлические параметры не противоречат расчёту. Это не означает, что изменения нагрузки исключены: важно понимать, какие возмущения должен отрабатывать исправный контур.

Сначала сохраните действующую конфигурацию и установите форму алгоритма. Надпись «ПИД» не гарантирует одинакового смысла настроек. Например, Siemens PID_Temp использует коэффициент усиления и время интегрирования. Для такой формы рост положительного Kp усиливает пропорциональное действие; время интегрирования не равно интегральному коэффициенту.

У ECL A230 в режиме GEAR есть Xp, Tn и M run. Согласно руководству, стр. 109–110, увеличение Xp и Tn замедляет реакцию, а M run должно соответствовать времени полного хода. Для режима ABV эти параметры не применяются. Поэтому команда «увеличить P» без названия параметра, его размерности и модели регулятора неоднозначна.

Время хода тоже проверяют по данным механизма. Если для условного привода указаны 12 с/мм, а рабочий ход клапана составляет 6 мм, расчёт даёт 72 с. Это пример перевода паспортных данных, а не рекомендуемая настройка для ИТП.

Нейтральную зону регулятора не следует путать с механическим люфтом. Первая задаёт область, в которой алгоритм не перемещает клапан; второй означает потерю движения в механизме. Расширение зоны может уменьшить число команд, но не устраняет механическую неисправность.

Если выход долго находится на пределе, проверьте достижимость задания и работу ограничений. Для программируемого регулятора отдельно проверяют ограничение накопления интегральной составляющей, anti-windup. Наличие этой функции зависит от реализации; применять её вместо проверки нехватки тепла или расхода нельзя.

Конкретные параметры меняют по программе наладки и руководству выбранного контроллера. Фиксируют каждое изменение, его результат и условия возврата. Намеренно доводить работающий тепловой пункт до устойчивой раскачки ради подбора коэффициентов без согласованной сервисной процедуры не следует.

Что даёт проверка с фиксированным положением клапана

Если проект допускает такую сервисную пробу, наладчик может на ограниченное время удержать подтверждённое положение клапана и наблюдать контур. До начала должны быть определены допустимый режим, пределы температуры и давления, условия прекращения пробы и порядок возврата. Проверяют, что необходимые защиты сохраняют действие и в выбранном ручном режиме.

Если при неподвижном клапане температура продолжает меняться, проверяйте внешние условия, циркуляцию, нагрузку и измерение. Если колебания исчезают, причина может быть связана с работой замкнутого контура, но это ещё не доказывает ошибку коэффициентов: проявление нелинейности клапана или потерянного хода также может зависеть от управляющих воздействий.

Постоянная команда без контроля положения не является полноценной заменой этой пробы. И стабильная работа в одной точке не подтверждает устойчивость на минимальной и максимальной нагрузке.

Матрица наблюдений

Матрица задаёт порядок проверок. Она не заменяет тепловую схему, паспортные данные и анализ фактических измерений.

Как зафиксировать результат наладки

После изменений сравните записи до и после при сопоставимых условиях. Проверьте не только установившийся режим, но и предусмотренные проектом переходы: изменение нагрузки, переключение насосов, выход из пониженного режима. Критерии качества и допустимые отклонения берут из требований к узлу, а не назначают по универсальному правилу.

Для инженерного разбора сохраните:

• схему с обозначением контуров и точек измерения;
• модели клапана, привода, датчиков и контроллера, версию приложения;
• расчётные расходы, давления и температурные режимы;
• исходную и изменённую конфигурации;
• синхронные тренды с единицами, интервалом записи и отметками событий;
• описание обнаруженной причины и проверку после её устранения.

Если требуется проверить комплектацию, начинать удобнее со схемы и этой записи, а не с запроса на «более мощный привод» или «клапан побольше». В SMARTHOFF оборудование для таких задач собрано в направлении теплоснабжения и тепловой автоматики: клапаны и приводы, датчики и контроллеры. Окончательное решение принимают после проверки конкретной схемы и совместимости компонентов.

Главный результат диагностики не просто ровный график. Нужно понять причину колебаний и подтвердить, что после её устранения контур выполняет свою задачу в предусмотренных режимах, сохраняя ограничения и защиты.
