Автоматизация тепловых пунктов (ИТП и ЦТП)

Автоматизация ИТП связывает в единый управляемый узел греющий контур теплосети, контуры отопления и вентиляции, контур горячего водоснабжения и относящиеся к ним исполнительные механизмы — регулирующие клапаны с электроприводами, циркуляционные и подпиточные насосы, запорную и защитную арматуру. Контроллер измеряет температуры, давления и перепады в характерных точках схемы и по заданным алгоритмам управляет приводами и насосами, поддерживая заданные параметры во вторичных контурах на выходе из теплового пункта.

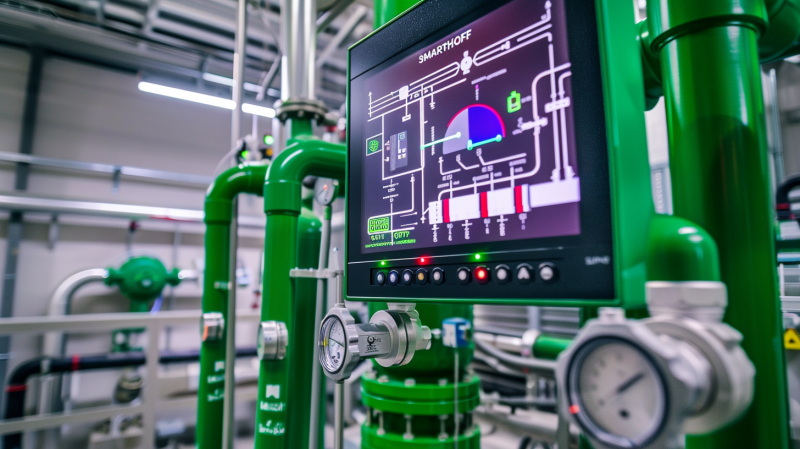

Оператору система дает единую картину состояния теплового пункта: температуры подачи и обратки по каждому контуру, положение клапанов, статус и наработку насосов, давления и активные аварии. Управление ведется с панели оператора на месте или с верхнего уровня диспетчеризации, при этом в корректно спроектированной системе аппаратные защиты сохраняют приоритет над программной логикой. Конкретный состав контуров и набор измеряемых параметров определяются тепловой схемой объекта, а не типовым шаблоном.

Какие задачи решает автоматизация ИТП

Объем автоматизации зависит от схемы и требований заказчика, но задачи сводятся к нескольким группам.

• Поддержание температурного графика. Контроллер рассчитывает уставку температуры подачи в отопление по температуре наружного воздуха и корректирует ее с учетом обратки, удерживая заданный режим при меняющейся погоде и нагрузке.
• Стабилизация ГВС. Для схем с горячим водоснабжением автоматика удерживает температуру горячей воды у потребителя в допустимых пределах при переменном водоразборе.
• Снижение перетопов и непроизводительных потерь. Плавное регулирование вместо ручного или позиционного управления убирает колебания температуры и связанный с ними перерасход тепла. Величина эффекта зависит от исходного состояния узла и не может быть заранее обещана в процентах.
• Защита оборудования и непрерывность работы. Автоматический ввод резерва, контроль предельных параметров и блокировки предотвращают развитие аварий и сокращают простои.
• Диспетчеризация и снижение нагрузки на персонал. Передача данных и аварий на верхний уровень позволяет обслуживать несколько тепловых пунктов без постоянного присутствия оператора на каждом.

Состав системы автоматизации

Типовой набор узлов приведен ниже. Конкретная комплектация, число входов-выходов и количество контуров определяются проектом, поэтому таблицу стоит читать как перечень функциональных блоков, а не как фиксированную спецификацию.

Основные алгоритмы работы

Набор алгоритмов зависит от тепловой схемы; ниже — те, что встречаются чаще всего.

• Погодозависимый график отопления. Уставка температуры подачи формируется по температуре наружного воздуха согласно заданному графику, а контроллер удерживает ее, воздействуя на регулирующий клапан. Если это предусмотрено проектом, контроллер дополнительно ограничивает температуру обратной воды по заданному графику или уставке.
• Регулирование клапана по температуре. ПИД-регулятор отрабатывает отклонение измеренной температуры подачи (а для ряда схем — обратной воды) от уставки, плавно изменяя положение привода. Параметры регулятора настраивают под инерционность конкретного контура.
• Ротация рабочего и резервного насосов. Насосы группы периодически меняются местами по наработке или расписанию, что выравнивает ресурс; при отказе рабочего насоса резервный вводится автоматически.
• Поддержание давления или перепада давления. В схемах с частотным управлением контроллер удерживает заданное давление или перепад, изменяя частоту вращения насоса и согласуя подачу с реальным разбором.
• Подпитка. Для схем, где подпитка предусмотрена, автоматика поддерживает давление в контуре в заданных границах, управляет подпиточным устройством и отслеживает нештатные ситуации — например, непрерывную подпитку как признак утечки. Там, где подпитка схемой не предусмотрена, этот алгоритм не применяется.
• Контур ГВС. Для тепловых схем с горячим водоснабжением автоматика регулирует температуру горячей воды и, при наличии, управляет циркуляцией. Состав функций ГВС определяется тем, как контур реализован в схеме.

Аварийные режимы и защиты

Наряду с регулированием контроллер отслеживает нештатные ситуации и переводит узел в безопасное состояние. Под безопасным состоянием понимают заранее определенную реакцию на каждый вид отказа: перевод регулирующего клапана в назначенное положение, остановку или переключение насосов по логике резерва, снятие второстепенных функций при сохранении защит. Приоритет всегда остается за аппаратными защитами оборудования — они срабатывают независимо от того, в каком состоянии находится программа контроллера.

• Обрыв или недостоверное значение датчика. Выход сигнала за физический диапазон трактуется как отказ: контроллер сигнализирует аварию и переходит на безопасную логику по этому параметру. Достоверность измерения во многом определяется характеристикой, исполнением и монтажом прибора — подробнее в материале про датчики температуры.
• Авария рабочего насоса и ввод резерва. Отказ определяется по сигналу защиты, датчику перепада или отсутствию подтверждения работы; резервный насос вводится автоматически, а событие фиксируется.
• Выход температуры или давления за допустимые пределы. При достижении предупредительных и аварийных уставок формируются сообщения и, при необходимости, блокировки, предотвращающие повреждение оборудования.
• Потеря связи с HMI или верхним уровнем. Локальные алгоритмы продолжают работать автономно; факт потери связи фиксируется и сигнализируется при восстановлении.
• Восстановление после пропадания питания. После возврата питания контроллер выполняет контролируемый перезапуск с проверкой состояния и безопасным выходом на рабочий режим, без произвольных бросков положения приводов.
• Ручной и сервисный режим. Предусматривается перевод механизмов в ручное управление для наладки и обслуживания; аппаратные защиты при этом сохраняют приоритет над программной логикой.

Диспетчеризация ИТП и протоколы

Диспетчеризация связывает контроллер теплового пункта с верхним уровнем — панелью, SCADA или сервисом мониторинга. Здесь важно различать физический интерфейс и протокол, потому что их часто путают.

• RS485 — это физический интерфейс; в автоматизации чаще используют двухпроводную магистраль. Сам по себе интерфейс не задает формат данных.
• Modbus RTU — протокол, который передается по последовательной линии, чаще всего именно поверх RS485. То есть RS485 отвечает за электрику линии, а Modbus RTU — за структуру кадров и адресацию устройств.
• Modbus TCP — тот же прикладной протокол Modbus, но поверх стека TCP/IP и физической среды Ethernet. Он удобен для интеграции в локальную сеть, однако сам по себе не является средством защищенного удаленного доступа: механизмов аутентификации и шифрования в нем нет.
• BACnet/IP и BACnet MS/TP — возможные варианты, если их поддерживают контроллер и оборудование верхнего уровня. BACnet/IP работает поверх Ethernet, BACnet MS/TP — поверх RS485. Совместимость по BACnet не универсальна: она зависит от конкретных устройств, шлюза и настройки объектов, поэтому ее проверяют на этапе проекта.

На верхний уровень обычно передают измеренные температуры, давления и перепады, положения клапанов, состояние и наработку насосов, текущие уставки и режим работы, а также журнал аварий и событий. Набор точек и адресов фиксируют картой сигналов.

При интеграции согласуют не только протокол, но и детали обмена: период опроса, единицы измерения и масштабирование регистров, типы данных, а также глубину архива и перечень событий, которые верхний уровень должен хранить и показывать. Несогласованность на этом уровне — частая причина ситуации, когда связь формально есть, а данные читаются неверно.

Если к тепловому пункту нужен доступ извне локальной сети, его организуют отдельными средствами — VPN, межсетевым экраном и/или специализированным защищенным шлюзом. Напрямую публиковать Modbus TCP или BACnet/IP в интернет не следует.

На функциональной схеме показывают контуры теплового пункта и расстановку приборов автоматики: точки измерения температуры и давления, регулирующие клапаны с приводами, насосные группы и связи контроллера с датчиками, исполнительными механизмами и верхним уровнем. Такая схема помогает увидеть, какие параметры измеряются, чем управляет контроллер и где проходят границы контуров, — это основа для составления карты сигналов и подбора компонентов. Условные обозначения и позиции приборов увязывают со спецификацией, чтобы каждый элемент имел однозначное соответствие в проекте и в конфигурации контроллера.

Какие исходные данные нужны для подбора

Чтобы подобрать компоненты и не закладывать лишнего, инженеру нужны данные о схеме и режимах работы узла.

• принципиальная и гидравлическая схема ИТП;
• тепловые нагрузки контуров и температурный график;
• рабочие давления, расходы и диаметры трубопроводов;
• количество насосов и логика резервирования;
• параметры регулирующих клапанов и приводов (Kvs, тип сигнала, усилие);
• перечень датчиков и типы сигналов (характеристики, диапазоны, исполнение);
• требуемые протоколы связи и объем диспетчеризации;
• требования к шкафу управления, питанию и резервированию.

Чек-лист пусконаладки

Перед вводом в работу проверяют монтаж, коммутацию и логику. Ориентировочный порядок действий:

1. Монтаж и расположение датчиков: правильные гильзы, представительные точки установки, плотность прилегания накладных датчиков.
2. Направление установки регулирующих клапанов и соответствие приводов клапанам.
3. Фазировка питания и направление вращения насосов; проверка блокировки сухого хода, если она предусмотрена проектом.
4. Масштабирование аналоговых входов: соответствие показаний реальным величинам по всему диапазону.
5. Проверка дискретных сигналов и блокировок: защиты, подтверждения работы, аварийные цепи.
6. Уставки и параметры регуляторов: график, пределы, настройка ПИД под инерционность контура.
7. Отработка аварий: имитация отказа датчика и насоса, контроль ввода резерва и сигнализации.
8. Связь: обмен с HMI и верхним уровнем, соответствие карты сигналов.
9. Ручной и сервисный режим: корректный перевод механизмов и приоритет аппаратных защит.
10. Журналирование: фиксация событий, аварий и действий оператора.

Оборудование для автоматизации ИТП

Комплектация зависит от схемы и объема автоматизации, но опирается на несколько групп компонентов.

Основой служит контроллер: для типовых тепловых пунктов применяют специализированные погодозависимые контроллеры, для нестандартной логики и большого числа сигналов — свободно программируемые ПЛК с модулями ввода-вывода. Подходящие модели собраны в разделе контроллеры и ПЛК.

Измерительную часть образуют датчики температуры, давления и перепада: их подбирают по характеристике, диапазону, исполнению и типу сигнала под входы контроллера.

Регулирование расхода обеспечивают регулирующие клапаны и электроприводы — их выбирают по пропускной способности, типу управляющего сигнала, усилию и времени хода.

Локальный контроль ведут с панели оператора (HMI): диагональ и степень защиты подбирают по условиям размещения, а интерфейс — по протоколу контроллера.

Передать данные на подбор

Передайте инженеру SMARTHOFF функциональную или гидравлическую схему и исходные данные по узлу — по ним специалист подберет компоненты либо предложит архитектуру решения под вашу тепловую схему. Точный подбор возможен только после проверки проекта; предварительно можно обсудить состав и структуру системы. Контакты и форма запроса — на странице контакты.

Частые вопросы

Чем автоматизация ИТП отличается от автоматизации ЦТП?

Принцип общий: измерение параметров и регулирование клапанов и насосов по заданным алгоритмам. Разница в масштабе и схеме. ЦТП, как правило, обслуживает несколько зданий и обычно имеет больше контуров, потребителей и более мощные насосные группы, поэтому объем сигналов и требования к диспетчеризации выше. Конкретные решения в обоих случаях определяются схемой объекта.

Нужен ли свободно программируемый ПЛК или хватит специализированного контроллера ИТП?

Для типовых схем с погодозависимым регулированием и ГВС часто достаточно специализированного контроллера теплового пункта. Свободно программируемый ПЛК оправдан при нестандартной логике, большом числе контуров и сигналов или особых требованиях к диспетчеризации. Выбор делают по проекту.

Какой протокол выбрать для диспетчеризации?

Отталкиваются от того, что поддерживают контроллер и верхний уровень. По последовательной линии RS485 чаще используют Modbus RTU, в сети Ethernet — Modbus TCP; BACnet/IP или MS/TP применяют, когда их поддерживает оборудование. Итоговый выбор закрепляют картой сигналов.

Можно ли подключить действующий ИТП к диспетчеризации?

Как правило, да, если контроллер поддерживает нужный протокол или можно установить шлюз преобразования интерфейсов. Объем работ зависит от существующей автоматики и состава сигналов; для доступа извне отдельно предусматривают защищенные средства связи.

Обязательно ли частотное управление насосами?

Нет. Частотное управление нужно там, где требуется поддерживать давление или перепад при переменном расходе и снижать нагрузку на привод. Для постоянного режима может быть достаточно прямого пуска или устройства плавного пуска с логикой «рабочий — резерв». Решение зависит от гидравлики схемы.

Что нужно, чтобы получить подбор компонентов?

Функциональная или гидравлическая схема, тепловые нагрузки и график, рабочие давления и расходы, данные по насосам, клапанам и датчикам, а также требования к протоколам и шкафу управления. По этим данным инженер подберет компоненты или предложит архитектуру решения.
