Сначала определите, когда именно падает давление: после остановки насосов, при росте водоразбора или во время повторяющихся пусков. Эти наблюдения требуют разных проверок. По одному показанию манометра нельзя обоснованно назначить замену насоса, обратного клапана или преобразователя частоты.
Ниже рассматриваем повысительные станции чистой воды для зданий и производственных объектов. Это порядок сбора данных для диагностики, а не инструкция по ремонту. Для пожарных установок, скважинных систем и специальных технологических жидкостей нужны отдельные процедуры.
Сначала проверьте, какое давление вы сравниваете
Зафиксируйте точку измерения и действующее задание. Давление на коллекторе станции и у удаленного потребителя может различаться из-за высоты и потерь в сети. Сравнивать их как два показания одного прибора нельзя. Связь рабочей точки с характеристикой системы объясняют KSB и Hydraulic Institute.
Показание контроллера сопоставьте с исправным контрольным прибором в той же гидравлической точке и в то же время. Проверьте единицы, диапазон датчика и масштабирование входа. Для подбора замены в каталоге датчиков нужны не только верхний предел давления, но и среда, выходной сигнал, присоединение и допустимые условия работы. Совпадения диапазона недостаточно.
Для первичного разбора соберите на одной временной шкале:

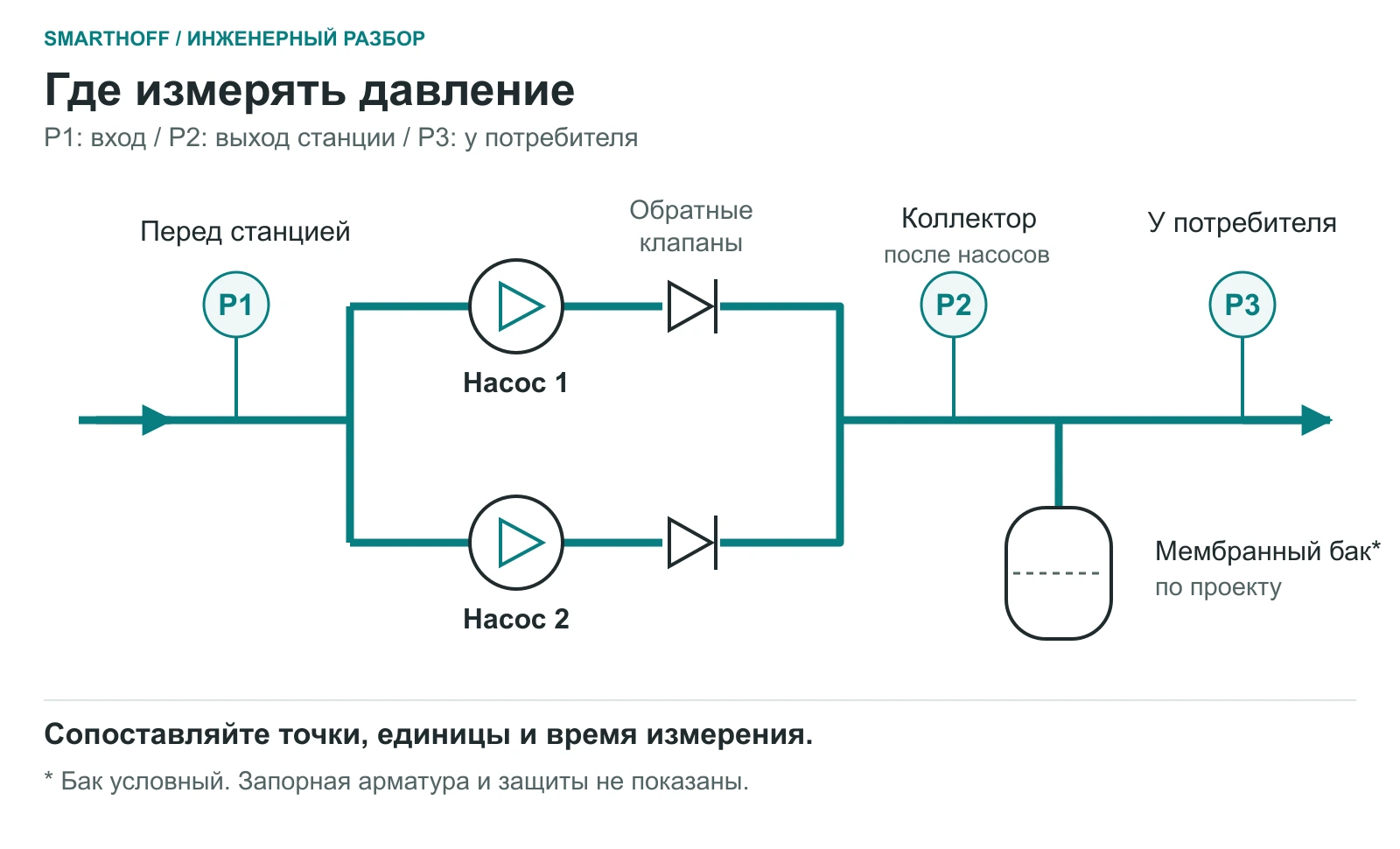

- P1 на входе, P2 на выходе и, если жалоба относится к удаленной точке, P3 у потребителя;
- действующее задание давления и фактический расход, если он измеряется;
- команду пуска и подтвержденное состояние каждого насоса;
- заданную и фактическую частоту каждого преобразователя частоты, если он установлен;
- аварии, ограничения, включение следующей ступени и известные изменения водоразбора.
Это рекомендуемый состав журнала, а не обязательный набор функций любого шкафа. Шаг записи должен позволять увидеть последовательность событий. Если за один интервал успевают произойти останов и новый пуск, такой журнал не объяснит, что было первым. Сверьте часы устройств и усреднение в диспетчеризации.

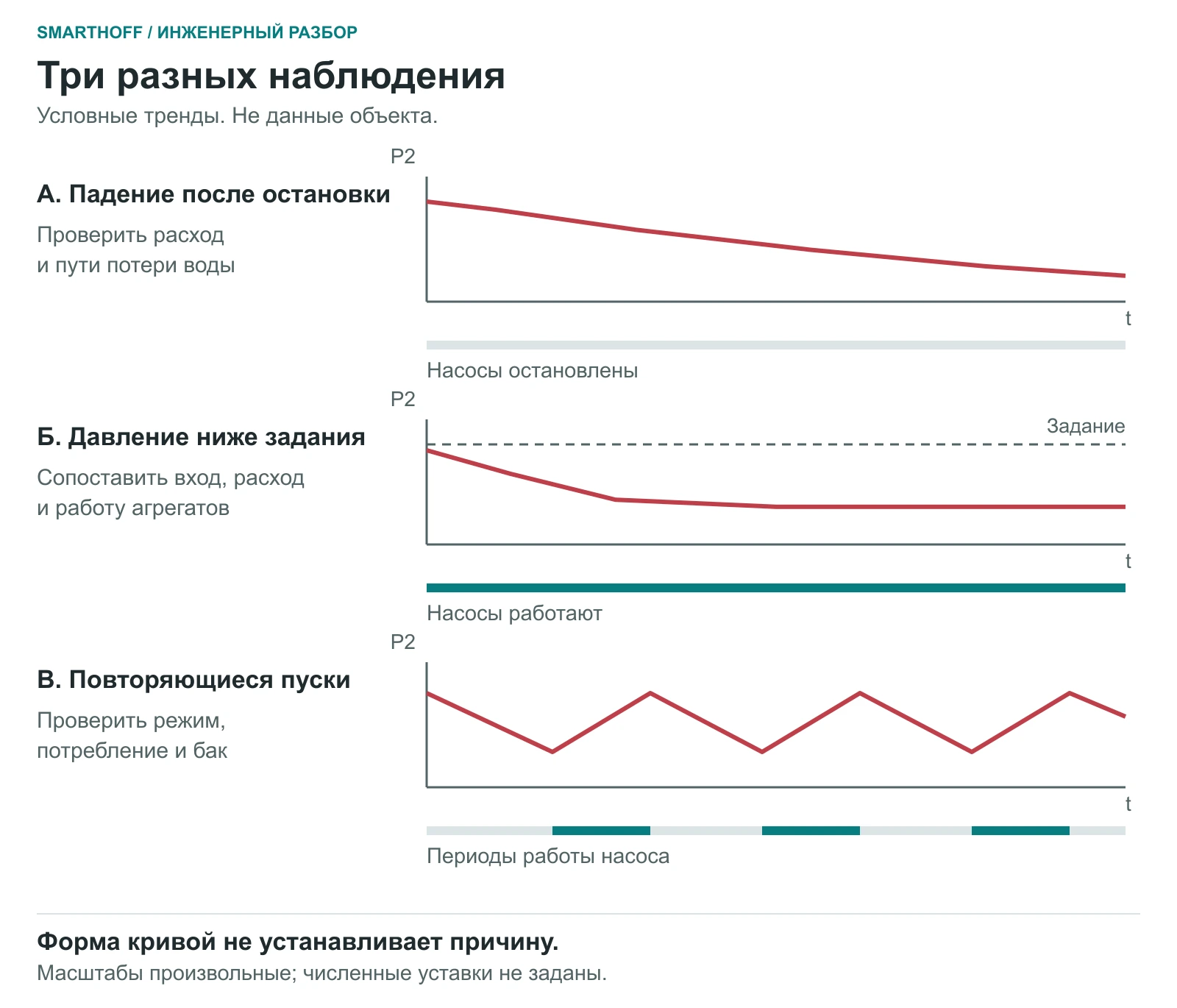

Давление падает после остановки
Начните с подтверждения двух условий: насосы действительно остановлены, а заявленный «нулевой разбор» проверен. Закрытый кран у наблюдателя еще не означает отсутствия расхода во всем здании. Автоматическое оборудование, подпитка и другие ветви могут продолжать потребление.
Следующий вопрос: куда может уходить вода из рассматриваемой зоны? Проверяются расход к потребителям, наружная утечка и возможный обратный поток. В многопомповой станции учитывают каждую насосную ветвь, а не только один общий клапан. Негерметичность обратного клапана входит в перечень возможных неисправностей Wilo SiBoost, раздел 10, с. 44-45.
Но одна падающая кривая не показывает место утечки. Для локализации инженер сопоставляет схему, состояния ветвей и дополнительные измерения. Изоляцию участков проводят только по согласованной сервисной процедуре, с учетом потребителей и исключением непреднамеренного пуска.
Скорость падения давления нельзя сразу перевести в литры в минуту. Для этого нужно знать, как изменяется запасенный объем воды при изменении давления, в том числе состояние и параметры бака. Один и тот же перепад давления не означает одинаковую потерю объема в разных установках.
Насосы работают, но задание не достигается
Посмотрите, что происходит с входным давлением в момент увеличения расхода. Если P1 падает вместе с P2, проверку начинают с условий подачи воды к станции. Если P1 сохраняется, это не доказывает исправность всей гидравлики: остаются состояние насосных ветвей, фактический расход и доступность агрегатов.
В руководстве Grundfos Hydro MPC, разделы 8.4-8.6, с. 17 среди возможных причин указаны недостаточное входное давление, загрязнения, воздух, чрезмерное потребление, утечка и выбранное число резервных насосов. Это направления проверки конкретного семейства, не готовый диагноз для любой станции.
Запись «частота 100%» тоже недостаточна. Уточните, что показывает экран: задание регулятора, фактическую выходную частоту или иной параметр. Затем проверьте доступные агрегаты и активные ограничения. Только после этого сопоставляйте измеренную рабочую точку с характеристикой насоса при соответствующей скорости.
Если выяснилось, что изменились требования объекта, нужен пересмотр подбора, а не повышение уставки наугад. Последовательность расчета разобрана отдельно в статье о подборе станции по расходу, напору и каскаду; подходящие исполнения ищут в каталоге насосного оборудования после уточнения исходных данных. Проектный резерв нельзя произвольно переводить в постоянную работу.
Частые пуски: сначала режим и бак, затем настройки
Повторяющийся цикл «давление снизилось, насос включился, давление восстановилось» еще не доказывает ошибку ПИД-регулятора. Сначала установите, почему начинается очередной цикл: есть ли потребление, совпадает ли событие с изменением P1, действительно ли система перешла в предусмотренный режим останова при малом расходе.
Если в проекте есть мембранный бак, проверяют его подключение и состояние по документации установки. Например, Wilo связывает частые переключения с состоянием бака, его предзарядом, закрытым подключением и слишком малой разностью давлений переключения. См. SiBoost, с. 44-45. В Hydro MPC, раздел 8.9 отдельно указан неверный предзаряд.
Проверка газовой стороны бака выполняется специалистом по сервисной процедуре со снятием давления с водяной стороны; соответствующее условие приведено в Wilo, раздел 9.2, с. 43. Универсальное давление предзаряда здесь не задаем.
Как выбрать следующую проверку
Таблица объединяет перечисленные наблюдения в рабочую последовательность. Совпадение событий во времени помогает выбрать проверку, но само по себе не доказывает причинную связь.
| Наблюдение | Что проверить дальше | Чего это еще не доказывает |
|---|---|---|
| Контроллер и контрольный прибор расходятся | Точку, время, единицы, диапазон и измерительный канал | Что насос не создает нужный напор |
| P2 падает после подтвержденной остановки | Фактическое потребление, утечки, возможный обратный поток | Какой именно клапан или участок неисправен |
| При росте расхода падают P1 и P2 | Условия подачи на входе и ограничения входной линии | Что нужно увеличить частоту насоса |
| P1 стабильно, P2 ниже задания, команда велика | Фактическую скорость, расход, доступные насосы и их характеристики | Что установлен слишком маленький насос |
| На коллекторе давление держится, у потребителя его мало | Разность высот и потери на соответствующем участке сети | Что неисправен регулятор станции |
| При малом разборе повторяются пуски | Режим останова, реальное потребление, бак и события переключения | Что достаточно изменить коэффициенты ПИД |
Настройки имеет смысл обсуждать после проверки измерений и гидравлических условий. Сохраните исходную конфигурацию и заранее определите, какие параметры сравнивать при сопоставимом расходе. Универсальных коэффициентов, интервалов пуска и допустимого числа переключений для всех станций нет.
Не отключайте защиты и не перекрывайте работающему насосу подачу или выход ради эксперимента по статье. При аварийных признаках действуйте по инструкции установки. Электрические работы, обслуживание бака и работы под давлением выполняет квалифицированный персонал с предусмотренной изоляцией энергии и защитой от повторного пуска.
Что передать для инженерного разбора
Подготовьте схему с точками P1/P2/P3, модели насосов, датчиков и автоматики, журнал до появления симптома и во время него. Укажите режим, число доступных агрегатов, фактический расход либо отсутствие его измерения, параметры бака по паспорту и последние изменения на объекте. Приложите исходные настройки и фото установки.
Так обращение начинается с проверяемого наблюдения, а не с просьбы «дать насос помощнее». Для обсуждения состава оборудования используйте раздел «Водоснабжение и насосные системы» SMARTHOFF. Выбор замены выполняют после диагностики и проверки совместимости с конкретной установкой.
