Почему Modbus RTU работает нестабильно: диагностика RS-485 по шагам

Если связь Modbus RTU то появляется, то пропадает, причина не обязательно находится в самом протоколе. Одинаковый симптом «нет ответа» могут дать неверный адрес, несовпадающие параметры последовательного порта, поврежденный RTU-кадр, неправильная топология RS-485, помеха от привода или разность потенциалов между узлами.

Поэтому диагностировать линию лучше по слоям. Сначала проверяют запрос, настройки и журнал обмена, затем физическую структуру RS-485, а после этого питание, прокладку кабеля, заземление, ЭМС и необходимость развязки. Замена терминатора или снижение скорости иногда меняет картину, но без определения слоя не доказывает, что причина найдена.

Modbus RTU и RS-485 - разные уровни

Modbus задает структуру запросов и ответов, адреса устройств, функции и представление данных. Режим RTU определяет упаковку байтов, границы кадра и CRC. RS-485 описывает электрическую передачу по дифференциальной линии. Modbus RTU часто работает поверх RS-485, но исправность одного уровня не гарантирует исправность другого.

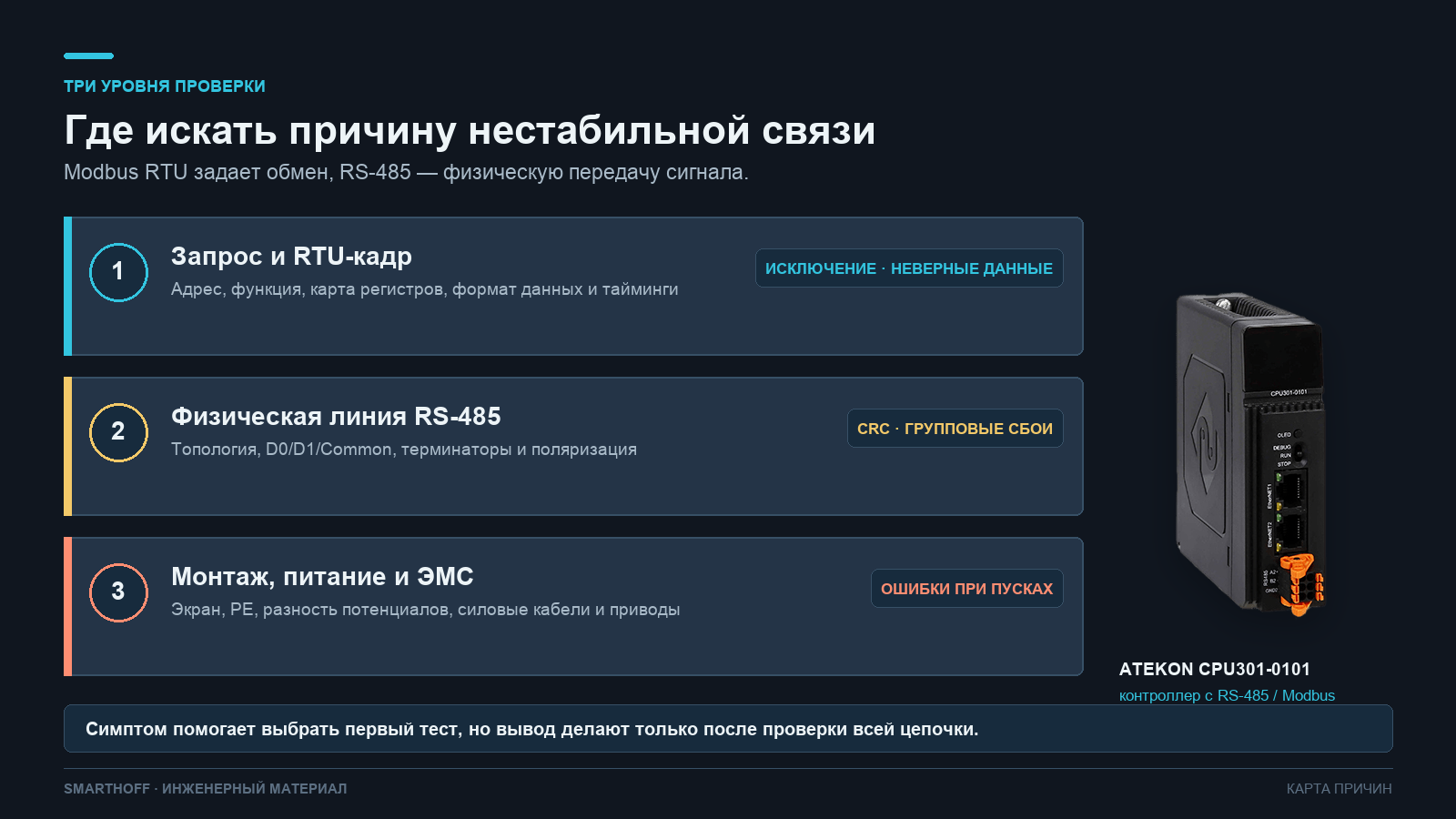

Удобно разделить систему на три слоя:

1. Транзакция и RTU-кадр. Адрес, функция, диапазон регистров, режим RTU, скорость, четность, стоп-биты, паузы, CRC и таймаут ответа.
2. Физический интерфейс RS-485. Топология, D0/D1 или A/B, терминаторы, поляризация, Common, нагрузка приемопередатчиков и ответвления.
3. Условия объекта. Кабель, клеммы, питание, экран, PE, уравнивание потенциалов, силовые цепи, импульсные помехи и гальваническая развязка.

В современной документации Modbus Organization используется терминология «клиент/сервер». В старых руководствах и меню оборудования по-прежнему встречаются master/slave или «ведущий/ведомый». При диагностике важна фактическая роль порта: кто формирует запрос и кто отвечает.

Сначала классифицируйте симптом

Фраза «Modbus не работает» слишком общая. До измерений полезно записать, что именно происходит.

• Один сервер не отвечает. Проверяют адрес, параметры порта, таймаут клиента, функцию запроса и питание узла.
• Одновременно пропадает группа устройств. Ищут общий участок линии, клемму, источник питания или сегмент за повторителем.
• Клиент регистрирует CRC-ошибки. Принятый кадр поврежден. Проверяют физическую линию и тайминги, а отдельно исключают коллизию ответов из-за дубля адреса.
• Сервер возвращает Modbus exception. Сервер получил и разобрал конкретный запрос и вернул валидный ответ с кодом исключения. Для этой транзакции транспорт сработал; причину ответа ищут в функции, адресе или значении запроса.
• Кадр проходит, но значение неверно. Проверяют смещение адресов, порядок байтов и слов, тип данных, масштаб и инженерные единицы.
• Сбой появился после добавления узла. Возможны дубль адреса, лишний терминатор, новая ветвь или превышение допустимой нагрузки конкретных приемопередатчиков.
• Ошибки совпадают с пуском привода, двигателя или контактора. Проверяют трассу, экран, питание, импульсные помехи и разность потенциалов.

Таймаут сообщает только об отсутствии подходящего ответа в заданное время. Он не указывает единственную причину. Ошибка CRC означает, что принятый кадр не прошел проверку целостности. Exception является ответом протокола, а не ошибкой CRC. Эти события нельзя объединять в одну категорию «плохая связь».

Слой 1. Настройки, запрос и границы RTU-кадра

Начинайте с проверок, которые не требуют изменения монтажа. На одной последовательной линии должны совпадать режим RTU или ASCII, скорость, число информационных битов, четность и стоп-биты. Настройки 9600 8E1 и 9600 8N1 не равнозначны.

Каждому серверу нужен уникальный адрес. В классической последовательной линии Modbus запросы формирует один клиент. Им может быть ПЛК, шлюз или HMI-панель. Два активных клиента на одной общей паре требуют иной архитектуры, а не простой параллельной установки.

Затем сверяют:

• поддерживается ли запрашиваемая функция;
• существует ли указанный диапазон регистров;
• начинается ли нумерация в руководстве с нуля или с единицы;
• передается ли целое, знаковое, float или составное значение;
• как расположен порядок байтов и слов;
• нужен ли коэффициент масштаба;
• разрешены ли чтение или запись данного регистра;
• не перепутаны ли holding registers и input registers.

Универсального порядка слов для всех производителей нет. Если ответ получен без транспортной ошибки, но число выглядит неправильно, карту регистров нужно проверить раньше кабеля.

Отдельно оценивают таймаут ответа и частоту опроса. Слишком короткий таймаут может завершить транзакцию до ответа медленного устройства. Слишком плотный опрос способен перегрузить порт, шлюз или сервер. Но увеличение таймаута не исправит перепутанные проводники или поврежденные кадры.

Почему важны t1.5 и t3.5

В RTU начало и конец сообщения определяются интервалами тишины. Согласно Modbus Serial Line Protocol and Implementation Guide V1.02, кадр передается непрерывным потоком. Интервал более 1,5 времени символа внутри сообщения делает кадр неполным, а между кадрами требуется пауза не менее 3,5 времени символа.

Для принятого в руководстве 11-битного RTU-символа при 9600 бит/с:

tсимв = 11 / 9600 = 1,146 мс
t1.5 = 1,5 × 1,146 = 1,719 мс
t3.5 = 3,5 × 1,146 = 4,010 мс

Это расчет границ кадра, а не универсальный таймаут ответа устройства. Для скоростей выше 19200 бит/с руководство рекомендует фиксированные значения 750 мкс для t1.5 и 1,750 мс для t3.5. Конкретную реализацию драйвера, шлюза и прошивки все равно сверяют с документацией оборудования.

CRC защищает содержимое RTU-кадра. Если проверка не прошла, принимающая сторона может отбросить сообщение без ответа, и клиент увидит таймаут. USB-конвертер, шлюз или программный тракт также может внести паузу внутрь кадра. Поэтому до переделки кабеля полезно проверить журнал, временные метки и обмен с ближайшим заведомо исправным узлом.

Слой 2. Топология и электрическая линия RS-485

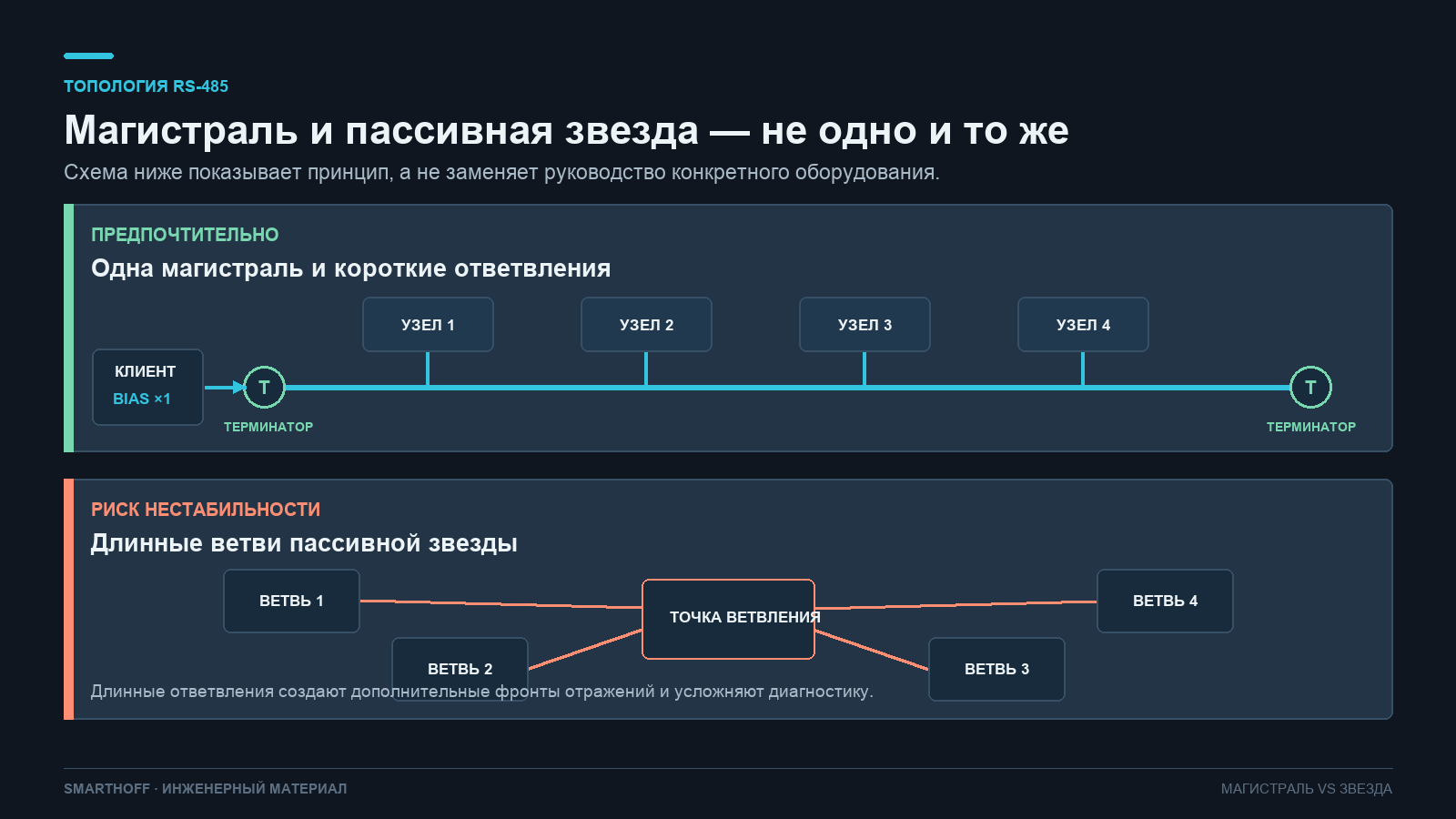

Магистраль и ответвления

Базовая структура пассивной многоточечной линии - одна магистраль, к которой узлы подключаются последовательно, напрямую или короткими ответвлениями. У магистрали есть два физических конца. Повторитель создает отдельный сегмент со своими концами, терминаторами и, при необходимости, поляризацией.

Пассивная звезда создает несколько длинных лучей. Фронт сигнала приходит к точке разветвления, распространяется по разным линиям, а отражения возвращаются с разными задержками. Как объясняет Texas Instruments, результат зависит не только от скорости передачи, но и от характеристического сопротивления, задержки кабеля и фронтов конкретного передатчика.

Универсальной допустимой длины ответвления или всей линии нет. Нельзя также считать число 32 современным универсальным пределом: приемопередатчики с дробной единичной нагрузкой могут допускать больше узлов. Реальное ограничение задают документация устройств, адресация, кабель, поляризация, топология и требуемый запас помехоустойчивости.

Терминаторы и предварительная проверка сопротивления

Терминатор уменьшает отражения, согласуя конец линии с характеристическим сопротивлением кабеля. В пассивной двухпроводной магистрали учитывают терминаторы возле двух физических концов. Резистор на каждом приборе перегружает передатчик, а терминатор на ответвлении создает нагрузку не в конце магистрали.

Значение 120 Ом распространено, но не является универсальным. Сопротивление выбирают по кабелю и руководствам устройств. Встроенные терминаторы, включаемые переключателем или настройкой, тоже участвуют в общей схеме.

На заранее известной и безопасно обесточенной пассивной линии два обычных терминатора по 120 Ом теоретически дают:

Rэкв = 120 Ом || 120 Ом = 60 Ом

Это лишь предварительная подсказка. Поляризация, AC-терминация, подключенная электроника и место измерения меняют результат. По одному сопротивлению нельзя подтвердить правильность топологии или поставить диагноз. Измерения выполняют только на безопасно обесточенном оборудовании по правилам объекта и изготовителей.

Поляризация и свободная линия

Когда передатчики не активны, части приемников может потребоваться заданное состояние покоя. Поляризация, или fail-safe bias, формирует это состояние. Но добавлять резисторы «на всякий случай» нельзя.

Некоторые конкретные приемопередатчики и порты имеют встроенное fail-safe поведение или переключаемую поляризацию. Перед добавлением или исключением внешней цепи проверяют документацию всех узлов и проект линии. Несколько одновременно работающих цепей поляризации меняют нагрузку и уровни сигнала. Если поляризация действительно нужна, ее организуют в одной контролируемой точке сегмента.

D0/D1, A/B, Common, экран и PE

Маркировка A/B и +/- у разных производителей бывает неоднозначной. Нельзя соединять порты только по одинаковым буквам без проверки таблиц клемм и полярности в руководствах обоих устройств. Официальное руководство Modbus использует D0, D1 и Common, но конкретный порт может быть подписан иначе.

Common дает опорную связь между узлами в предусмотренной изготовителем схеме. Экран кабеля предназначен для управления электромагнитными помехами, а PE выполняет защитную функцию. Это не взаимозаменяемые проводники. Точки и способы их соединения выбирают по руководствам оборудования и проекту объекта.

Разность потенциалов между локальными землями может вывести синфазное напряжение за допустимый диапазон приемопередатчика. Последствием бывают ошибки связи, токи по нежелательным путям и повреждение портов. Для протяженных линий, разных систем питания или связи между зданиями может потребоваться гальваническая развязка. Analog Devices AN-960 рассматривает общий провод, синфазный режим и изоляцию как связанные элементы проектирования RS-485.

Универсального правила «экран подключать только с одной стороны» для любого объекта нет. Решение зависит от частот помех, уравнивания потенциалов, конструкции кабеля, изоляции портов, шкафов и требований проекта.

Слой 3. Монтаж, питание и ЭМС

Для линии используют подходящую симметричную витую пару с известными параметрами. Длинные параллельные участки рядом с силовыми кабелями, особенно с выходами преобразователей частоты, способны создавать помехи, совпадающие по времени с работой привода. Проверяют непрерывность пары, разделку без длинных распущенных концов, клеммы, экранные соединения и переходы между шкафом и полем.

Импульсные помехи могут появляться при переключении контакторов, пускателей и катушек. Просадка общего источника питания способна одновременно вывести из обмена группу узлов. Поэтому полезно сопоставлять журнал связи с событиями оборудования и отдельно измерять питание в момент сбоя.

Снижение скорости является диагностическим экспериментом. Если ошибок стало меньше, это указывает на проблему запаса по целостности сигнала, но не доказывает конкретную причину и не заменяет исправление топологии, монтажа или питания.

Симптом, вероятный слой и следующий тест

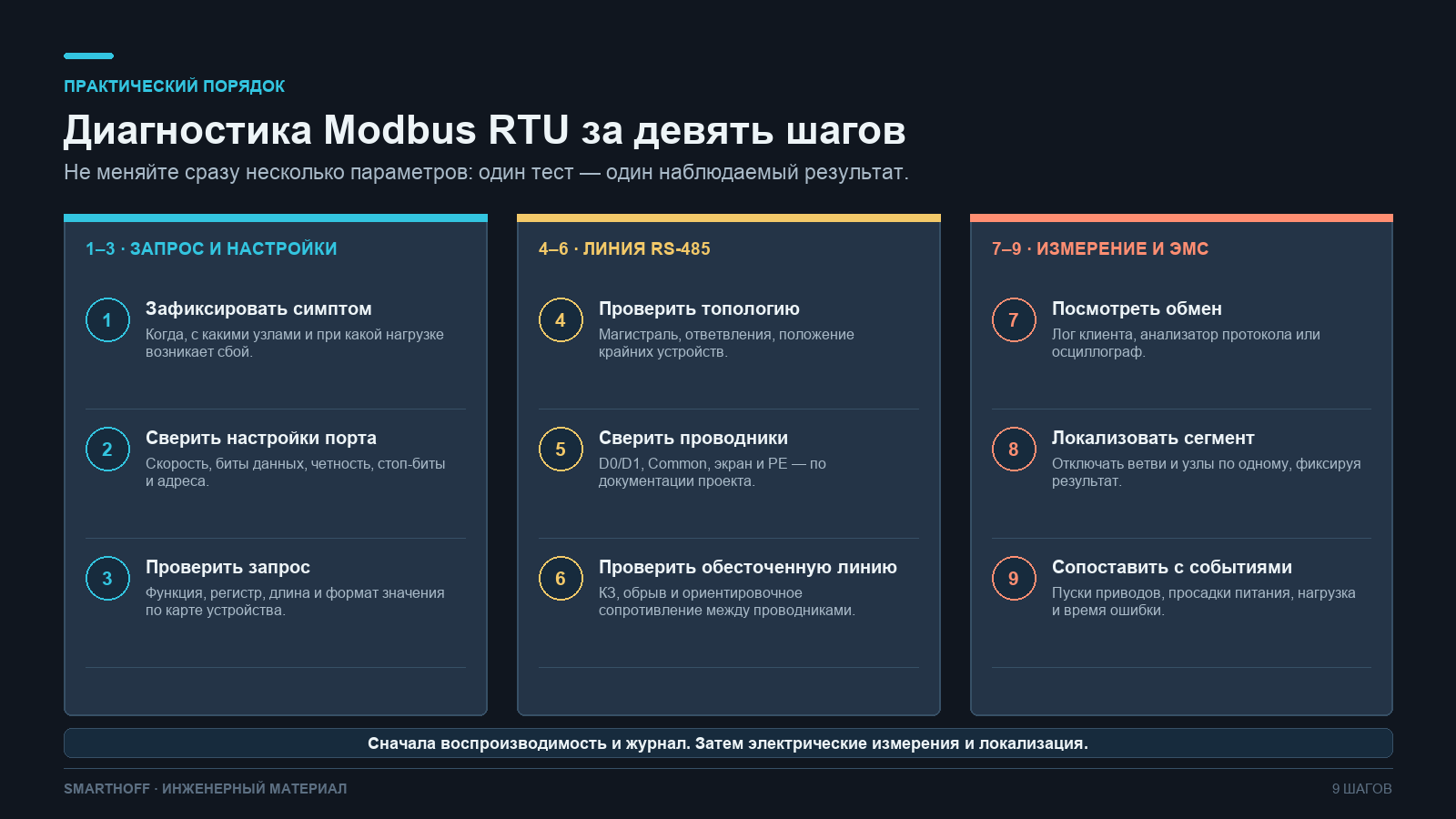

Диагностика Modbus RTU за девять шагов

1. Зафиксировать картину. Собрать журнал клиента: какие узлы сбоят, что именно зарегистрировано, когда началось и с какими событиями совпадает.
2. Сверить настройки. Режим, скорость, четность, стоп-биты, роли и уникальные адреса. Менять по одному параметру и фиксировать результат.
3. Проверить запрос. На ближайшем исправном узле сверить функцию, адреса, формат данных, таймаут и паузы по руководству сервера.
4. Нарисовать фактическую топологию. Отметить магистраль, ответвления, повторители, терминаторы, поляризацию и сегменты.
5. Сверить подключения. Проверить D0/D1/Common по двум руководствам, затяжку клемм, целостность пары и монтаж экрана.
6. Провести обесточенные проверки. После безопасного отключения проверить целостность, отсутствие замыканий и, только для заранее известной схемы, оценить сопротивление терминации без жесткого диагноза по одному числу.
7. Посмотреть обмен и сигнал. Анализатор протокола покажет кадры и тайминги; осциллограф поможет оценить уровни, фронты, отражения и состояние линии в паузах.
8. Локализовать отключением. Отключать сегменты и узлы по одному, наблюдая за журналом. Так находят дефектный порт, коллизию и проблемный участок.
9. Проверить связь с силовой частью. Сопоставить ошибки с пусками приводов, контакторов и другими событиями, проверить питание и оценить необходимость развязки. После экспериментов вернуть проектные настройки и повторить тест.

Что подготовить перед подбором оборудования

Если для исправления архитектуры нужен повторитель, изолятор, дополнительный порт RS-485, ПЛК, HMI или коммуникационный модуль, подготовьте:

• перечень производителей, моделей, ролей и адресов узлов;
• карты регистров и требуемый цикл опроса;
• скорость и полный формат последовательного порта;
• фактическую схему линии с длинами и ответвлениями;
• сведения о встроенной терминации, поляризации и изоляции;
• питание, заземление, близость силовых трасс и источники помех;
• условия эксплуатации и требования к расширению.

После этого можно проверить подходящие исполнения в каталоге контроллеров и ПЛК и среди ПЛК и коммуникационных модулей ATEKON. Поддержку RS-485, режим Modbus, развязку и назначение клемм сверяют по руководству конкретного артикула.

Если в той же системе используются аналоговые датчики, выбор между 0-10 В и 4-20 мА нужно рассматривать отдельно: аналоговый сигнал и цифровая шина требуют разных методов диагностики.

Для инженерного разбора передайте схему сети, модели устройств, параметры портов, длины кабелей, журнал ошибок и сведения о силовом оборудовании. По этим данным можно определить, достаточно ли исправить монтаж и настройки или требуются повторитель, развязка, другой порт либо переработка сегмента.

Первичные источники

• Modbus Organization: Specifications and Implementation Guides.
• Modbus Serial Line Protocol and Implementation Guide V1.02.
• Texas Instruments: RS-485 Basics - When Termination Is Necessary.
• Texas Instruments: Best Practices for Implementing RS-485 Transmission.
• Analog Devices AN-960: RS-485/RS-422 Circuit Implementation Guide.
