0–10 В или 4–20 мА для датчика: ошибки линии, помехи и диагностика

Короткий ответ: ни один из двух сигналов не лучше «вообще». 0–10 В передает напряжение относительно общего проводника. На результат могут влиять сопротивление линии, параметры входа контроллера, падение напряжения на общей жиле, разность потенциалов и наводки. 4–20 мА передает значение током в последовательной петле. Кабель не образует с токовым входом такой же делитель, как в цепи напряжения, но его сопротивление расходует доступный бюджет напряжения.

Поэтому выбирать нужно не абстрактный «лучший сигнал», а совместимую цепь: датчик или преобразователь, питание, кабель, защита, аналоговый вход и масштабирование в ПЛК. Для короткой предсказуемой трассы 0–10 В часто достаточно. Для протяженной линии, промышленной электромагнитной обстановки или задачи с контролем обрыва чаще рассматривают 4–20 мА, но только после проверки всей петли.

Что передает датчик и что измеряет контроллер

Измерительный преобразователь превращает температуру, давление, влажность или другую физическую величину в нормированный электрический сигнал. Например, диапазон 0…50 °C может быть линейно представлен как 0…10 В или 4…20 мА. Разницу между чувствительным элементом и готовым преобразователем мы отдельно разбирали в статье о датчиках температуры.

Контроллер измеряет не градусы:

• вход 0–10 В определяет напряжение между сигнальной клеммой и опорным проводником;
• токовый вход обычно преобразует ток в напряжение на измерительном сопротивлении, после чего АЦП измеряет это напряжение.

Затем программа масштабирует электрический диапазон в инженерные единицы. Для линейной шкалы 0…50 °C середина соответствует 5 В или 12 мА. Но если датчик настроен на −20…80 °C, а в ПЛК осталась шкала 0…50 °C, проводка может быть исправна, а значение все равно окажется неверным. Поэтому тип сигнала, электрический диапазон и инженерская шкала канала должны совпадать с фактической конфигурацией преобразователя.

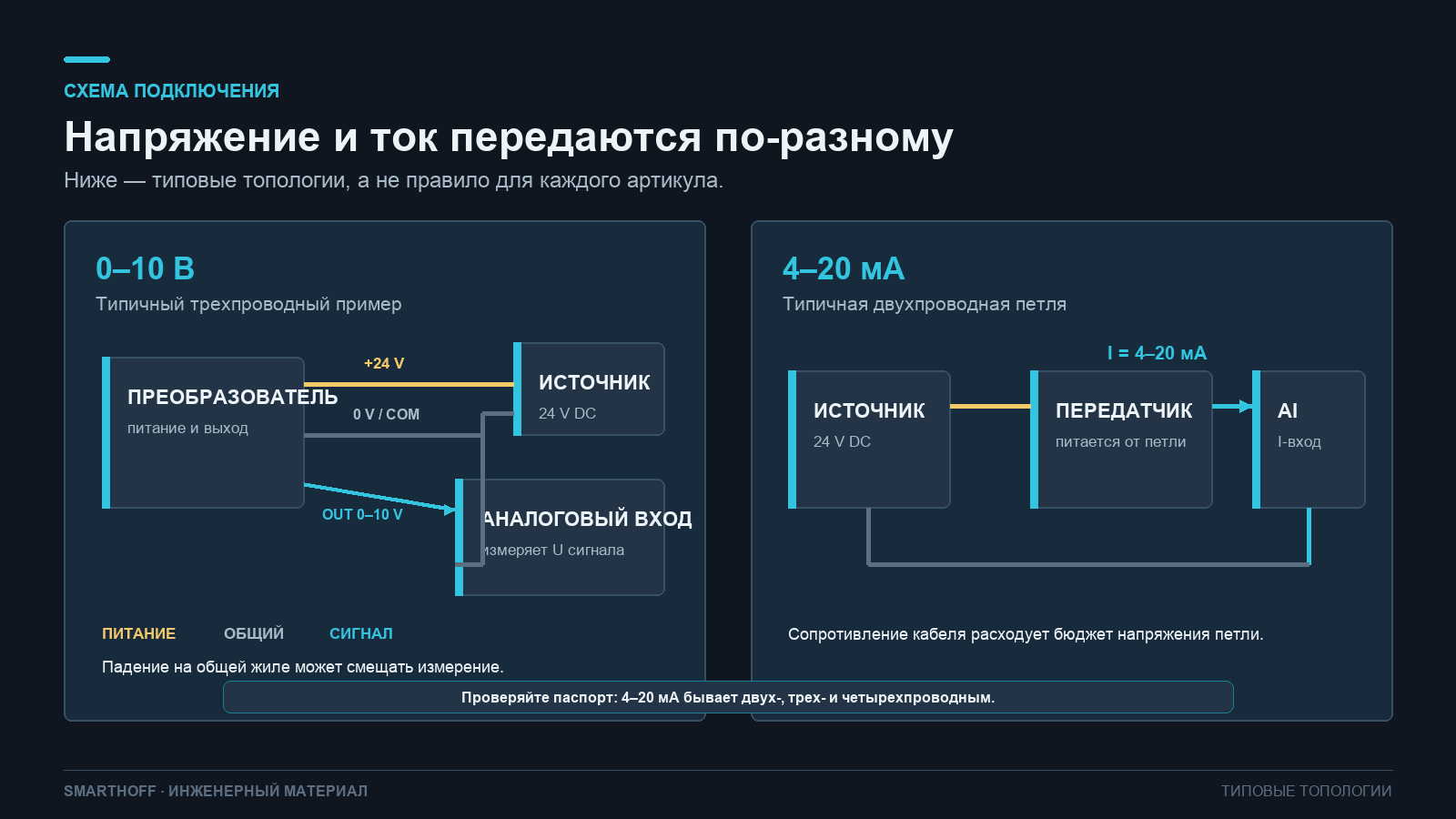

Два, три или четыре провода

Количество проводов определяется схемой конкретного устройства. Правило «0–10 В всегда три провода, а 4–20 мА всегда два» неверно.

• Двухпроводная схема часто применяется для 4–20 мА: одна и та же пара питает преобразователь и проводит измерительный ток.
• Трехпроводная схема часто применяется для 0–10 В: питание, общий провод и сигнальный выход. Поскольку напряжение измеряется относительно общего проводника, падение на нем создает смещение. Его знак и величина зависят от реальной топологии и возвращающихся по жиле токов.
• Четырехпроводная схема разделяет питание и сигнал на две пары. Такое исполнение встречается и у токовых преобразователей с внешним питанием.

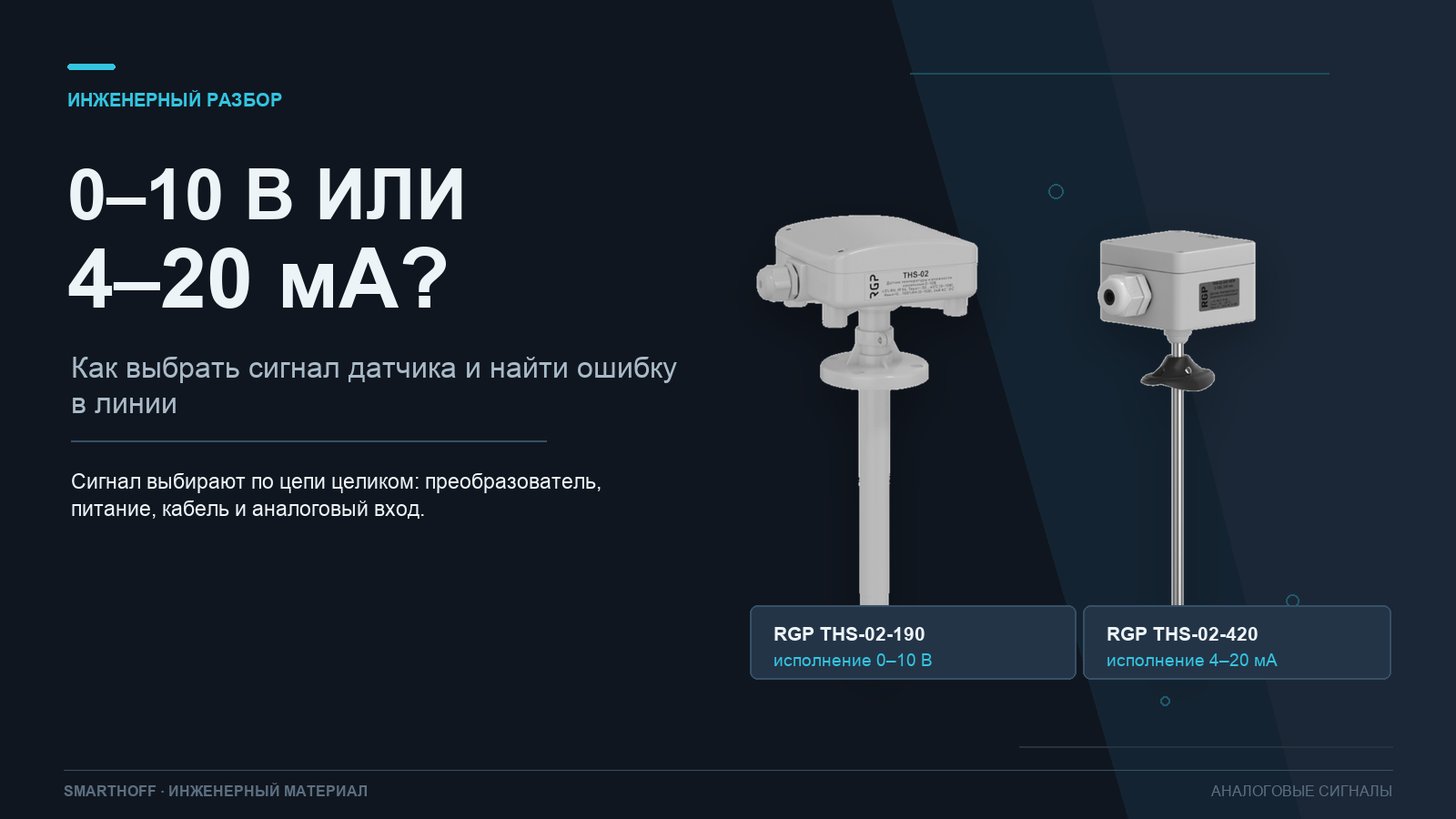

В семействе WIKA T91 версия 0–10 В является трехпроводной, а 4–20 мА — двухпроводной. Это пример конкретного семейства, а не правило для рынка. Исполнения с разными нормированными выходами встречаются и у HVAC-оборудования S+S Regeltechnik, но схему подключения выбранного артикула нужно проверять по его актуальному паспорту.

Для токовых цепей дополнительно выясняют, кто питает петлю. Активный выход или вход содержит источник тока либо питания, пассивный нуждается во внешнем источнике. Термины и схемы у производителей могут различаться, поэтому совместимость нельзя определять только по надписи 4–20 мА: две пассивные стороны оставят петлю без питания, а сочетание двух активных сторон может быть недопустимо.

Длинная линия: три разных механизма

Сопротивление медной жилы можно предварительно оценить так:

Rл = ρ × L / S

Здесь ρ — удельное сопротивление материала, L — суммарная длина проводников, а S — площадь сечения. Для примера примем медь, ρ = 0,0175 Ом·мм²/м при 20 °C. Если в расчете участвуют прямой и обратный проводники, в L включаются оба направления. При нагреве сопротивление меди увеличивается.

Ослабление сигнала 0–10 В

Упрощенную цепь можно представить делителем:

Uвх = Uвых × Rвх / (Rист + Rл + Rвх)

Rист — выходное сопротивление преобразователя, Rвх — входное сопротивление контроллера. Это только расчет последовательного ослабления. Он не учитывает падение на общей жиле из-за питания датчика, разность потенциалов, синфазные ограничения, плохие соединения и наведенные помехи.

Падение на общей жиле

В трехпроводной схеме ток питания может возвращаться по тому же общему проводнику, относительно которого контроллер измеряет сигнал. Тогда падение на этой жиле становится дополнительным смещением измерения. Оно не определяется одной лишь длиной кабеля: нужен фактический ток потребления преобразователя и реальная схема соединений.

Бюджет напряжения петли 4–20 мА

В последовательной петле ток одинаков во всех ее элементах, пока преобразователю хватает напряжения для его поддержания:

Uпит ≥ Uмин.перед + Iмакс × (Rвх + Rл + Rпроч)

В Rпроч входят барьеры, разделители, индикаторы, предохранители, контакты и другие последовательные элементы. Если бюджет не сходится, передатчик может перестать отрабатывать верхнюю часть диапазона. Следовательно, токовая петля не имеет универсальной максимальной длины: кабель влияет на нее через падение напряжения и доступную нагрузку.

Один пример для обеих цепей

Пусть расстояние от датчика до шкафа — 100 м, сечение медной жилы — 0,5 мм², температура для предварительного расчета — 20 °C. Для двух проводников суммарная длина равна 200 м:

Rл = 0,0175 × 200 / 0,5 = 7 Ом

Каждая жила в одну сторону имеет сопротивление примерно 3,5 Ом.

Для 0–10 В примем иллюстративные Rист = 100 Ом и Rвх = 100 кОм:

Uвх = 10 × 100 000 / (100 + 7 + 100 000) ≈ 9,989 В

Ослабление в упрощенном делителе составляет около 11 мВ, или 0,11% шкалы. Но если трехпроводный преобразователь потребляет 20 мА и этот ток возвращается по общей жиле сопротивлением 3,5 Ом, падение на ней будет:

0,02 × 3,5 = 0,07 В

Это 70 мВ, или 0,7% диапазона 0–10 В, примерно в шесть раз больше ослабления делителя. Число 20 мА взято только для иллюстрации: в реальном проекте используют ток потребления из паспорта и проверяют направление ошибки по схеме подключения.

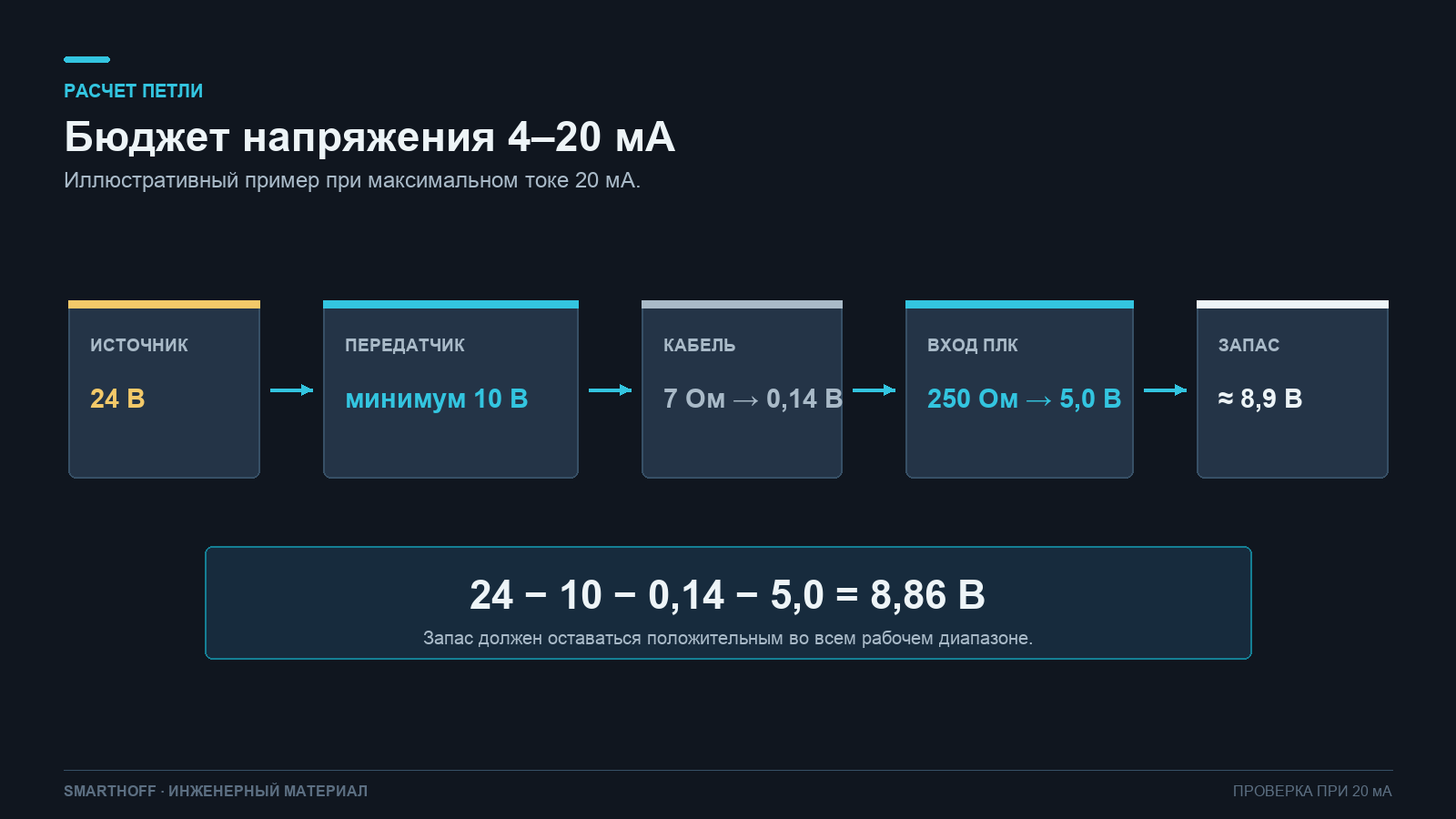

Для 4–20 мА примем питание 24 В, минимальное напряжение передатчика 10 В, измерительное сопротивление входа 250 Ом и максимальный ток проверки 20 мА:

Uпад = 0,02 × (250 + 7) = 5,14 В
Uтреб = 10 + 5,14 = 15,14 В

Расчетный запас от источника 24 В составляет около 8,9 В. Он должен покрыть остальные элементы цепи и возможную просадку питания. Это метод предварительной проверки, а не готовое проектное решение.

Помехи, экран и развязка

Напряжение 0–10 В сильнее зависит от опорного потенциала и наведенного напряжения. Токовая передача обычно устойчивее на длинной трассе и в промышленной среде, но не является неуязвимой. Ошибки прокладки, разность потенциалов, импульсные перенапряжения и неверное соединение экранов способны нарушить работу обеих цепей.

Проверяют тип кабеля, соседство с силовыми линиями и выходами частотных преобразователей, пересечения и параллельные участки, уравнивание потенциалов, необходимость защиты от перенапряжений и гальванической развязки. Универсального правила «экран всегда заземлять только с одной стороны» нет. Решение берут из документации датчика и входного модуля, проекта электроснабжения и требований конкретного объекта.

«Живой ноль» и контроль обрыва

В диапазоне 4–20 мА нулю измеряемой величины соответствует 4 мА, а не отсутствие тока. Поэтому вход может отличить рабочий минимум от значения ниже диапазона или полного обрыва. Но полезная диагностика появится только тогда, когда передатчик формирует предусмотренный сигнал неисправности, вход умеет его распознавать, а функция включена в настройках.

Например, WIKA указывает сигнализацию обрыва сенсора для семейства T91. В руководстве конкретного модуля Siemens ET 200SP AI 2×U/I диагностика обрыва доступна для 4–20 мА, но не для 0–10 В. Оба примера относятся только к названным устройствам.

При обрыве цепи 0–10 В вход в зависимости от своей схемотехники может показать ноль, плавающее значение или диагностический статус. Поэтому поведение конкретной пары датчик–модуль нельзя предсказывать без документации.

Почему исправная линия дает неверное значение

Типовые ошибки конфигурации:

1. Канал настроен на напряжение, а подключен токовый преобразователь.
2. Выбран диапазон 0–20 мА вместо 4–20 мА.
3. В ПЛК заданы неверные нижняя и верхняя инженерные границы.
4. DIP-переключатели датчика установлены на другой диапазон.
5. Использована неправильная общая клемма или перепутана полярность.
6. Не учтена совместимость активного и пассивного токового интерфейса.
7. Фильтрация или усреднение создают задержку либо скрывают изменение.

Стабильное, но неверно масштабированное значение часто указывает именно на настройку. Проверить тракт можно калибратором: подать известный сигнал на вход, а затем сравнить «сырое» значение, инженерную величину в ПЛК и отображение в HMI или SCADA.

Сравнение 0–10 В и 4–20 мА

Как принять решение без ложного правила по метрам

0–10 В рационально оставить, если нужный выход уже предусмотрен датчиком, трасса и общий провод рассчитаны, вход имеет подходящее сопротивление, а электромагнитная обстановка контролируема. В шкафной автоматике и HVAC это может быть вполне надежной цепью. Сам по себе большой метраж еще не доказывает, что напряжение работать не будет: сначала считают сопротивление, затем проверяют опорный проводник, питание, прокладку и требования к диагностике.

4–20 мА становится сильнее, когда линия протяженная, проходит по промышленному объекту, требуется различать рабочий минимум и неисправность либо между полевым устройством и шкафом ожидается сложная электромагнитная обстановка. Но выбор оправдан только при совместимых активных и пассивных сторонах, достаточном питании и рассчитанной нагрузке петли.

Иногда решающим оказывается не физическое преимущество сигнала, а состав уже установленной системы: свободный тип входа, доступное число жил, требования проекта и унификация запасных частей. Менять исправную архитектуру только ради формального перехода на 4–20 мА не обязательно. И наоборот, экономия на входном модуле может оказаться ложной, если система должна диагностировать обрыв или работать рядом с мощными приводами.

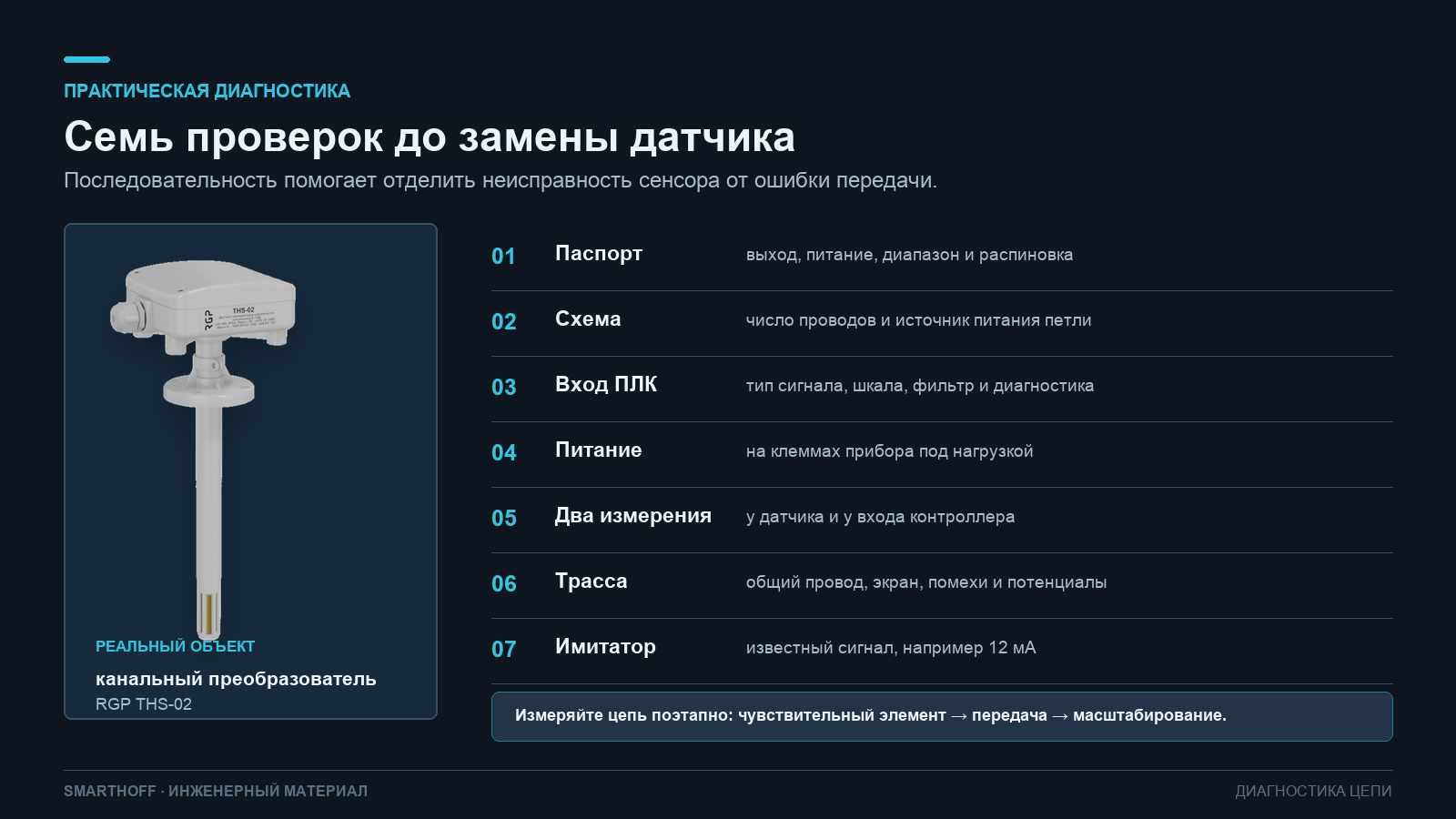

Семь шагов диагностики

1. Сверить артикул и паспорт: выход, питание, распиновку и диапазон.
2. Определить схему: число проводов и источник питания петли.
3. Проверить вход: тип сигнала, диапазон, шкалу, фильтр и диагностику.
4. Измерить питание под нагрузкой: непосредственно на клеммах прибора.
5. Сравнить сигнал в двух точках: у датчика и у шкафа; ток измерять разрешенным для этой цепи способом либо по известному шунту.
6. Проверить линию и среду: сопротивление, клеммы, экран, силовые трассы, преобразователи частоты и уравнивание потенциалов.
7. Имитировать известный сигнал: например, 12 мА как середину линейного диапазона 4–20 мА, затем проверить ПЛК, HMI и SCADA.

Так можно разделить неисправность чувствительного элемента, ошибку передачи и ошибку обработки в контроллере.

Что подготовить перед подбором

• тип и параметры свободного аналогового входа;
• питание и допустимую нагрузку;
• число доступных жил;
• длину, материал и сечение кабеля;
• измерительный и электрический диапазоны;
• требования к контролю обрыва;
• условия прокладки, соседство силовых цепей и необходимость развязки.

После этого можно проверить подходящие исполнения в каталоге датчиков и совместимые входы в разделе контроллеров и модулей I/O. Для инженерного подбора передайте эти исходные данные вместе со схемой существующего подключения.

Источники

• WIKA: обзор преобразователей температуры.
• WIKA: технические данные T91.10 и T91.20.
• Phoenix Contact: Analog signal transmission in MCR technology.
• Analog Devices: устройство и бюджет петли 4–20 мА.
• Siemens: ET 200SP AI 2×U/I, диагностика и диапазоны входа.
