Оборудование S+S Regeltechnik применяют в системах вентиляции, отопления, холодоснабжения, диспетчеризации и автоматизации зданий. Один и тот же измеряемый параметр может потребовать разных конструкций датчика. Для помещения важны репрезентативная точка установки и отсутствие локального нагрева, для воздуховода важны длина погружной части и герметичность монтажа, для трубопровода нужны подходящая гильза, материал и допустимая температура среды.

Поэтому подбор начинается не с названия серии, а с условий измерения. Нужно определить среду, диапазон, точность, способ монтажа, выходной сигнал, питание, протокол, степень защиты и требования контроллера. После этого можно выбирать конкретное исполнение и артикул.

Температура: THERMASGARD и THERMASREG

Линейка THERMASGARD включает пассивные и активные датчики температуры для помещений, наружного воздуха, каналов, трубопроводов и поверхностей. В каталоге встречаются исполнения с Pt100, Pt1000, Ni1000 и NTC разных номиналов, а также преобразователи с унифицированными аналоговыми сигналами. Серия THERMASREG используется для контроля, переключения и регулирования температуры, в том числе в канальных и погружных задачах.

Пассивный датчик передает контроллеру сопротивление чувствительного элемента. Контроллер должен поддерживать именно эту характеристику. Совпадения надписи NTC недостаточно: номинал и коэффициент кривой тоже должны соответствовать настройке входа. Для Pt100 и Pt1000 учитывают схему подключения и влияние сопротивления линии. Активный преобразователь формирует 0–10 В или 4–20 мА, поэтому дополнительно проверяют питание, диапазон масштабирования и тип аналогового входа.

Подробнее о различиях чувствительных элементов и ошибках измерительной цепочки рассказано в материале «Датчики температуры».

Влажность: HYGRASGARD и HYGRASREG

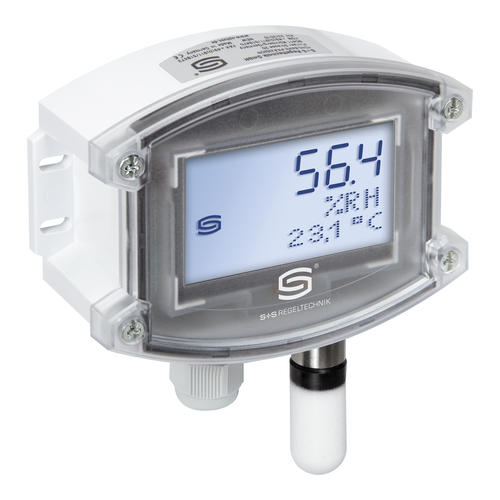

Датчики HYGRASGARD измеряют относительную влажность, а комбинированные исполнения также температуру. Некоторые приборы рассчитывают дополнительные психрометрические величины, например точку росы, абсолютную влажность, энтальпию или отношение влагосодержания. Набор доступных величин и выходов зависит от конкретной модели.

Для вентиляции важно различать комнатное, канальное, наружное и конденсационное применение. Датчик в канале не стоит заменять комнатным только из-за совпадающего диапазона. Конструкция зонда, защита чувствительного элемента, скорость отклика и условия образования конденсата влияют на достоверность измерения. HYGRASREG применяется там, где нужен не только измерительный сигнал, но и функция контроля или переключения.

Давление: PREMASGARD и PREMASREG

В линейках PREMASGARD и PREMASREG представлены приборы для давления и перепада давления. В HVAC их используют для контроля загрязнения фильтров, разрежения и избыточного давления, работы вентиляторов, а также для оценки расхода по перепаду на измерительном элементе. Для корректного выбора нужно знать рабочий диапазон, допустимую перегрузку, среду, единицы измерения, выход и необходимость дисплея или релейного контакта.

Слишком широкий диапазон снижает полезное разрешение в рабочей точке, а слишком узкий может привести к выходу за пределы измерения. При расчете расхода дополнительно проверяют характеристику измерительного участка и коэффициент преобразования. Сам датчик перепада не заменяет корректно спроектированный узел отбора давления.

CO2, VOC и качество воздуха

Семейство AERASGARD включает датчики CO2, VOC и комбинированные приборы контроля качества воздуха. CO2 применяют как количественный показатель для вентиляции по потребности, особенно в помещениях с переменной заполняемостью. VOC отражает присутствие смеси летучих органических соединений, но не является прямой заменой измерению CO2. Для проекта заранее определяют, какая величина нужна алгоритму и какое значение должен получать контроллер.

При выборе также важны место установки, время прогрева, диапазон, способ калибровки, аналоговый выход или Modbus. Для контроля движения, освещенности и потока в ассортименте S+S есть отдельные семейства приборов, поэтому комбинировать разные задачи в одном корпусе следует только при подтвержденной функциональности конкретной модели.

Сигналы и интерфейсы

• Пассивный элемент: сверяют тип характеристики, номинал, число проводов и совместимость входа контроллера.
• 0–10 В: проверяют питание, общий провод, диапазон масштабирования и допустимое сопротивление линии.
• 4–20 мА: уточняют двух- или трехпроводную схему, питание петли и входное сопротивление.
• Modbus RTU: фиксируют RS-485, адрес, скорость, четность, карту регистров и правила завершения линии.
• Беспроводная связь: оценивают условия радиоканала, питание и поведение системы при потере соединения.

Что передать для подбора

Для предварительного подбора достаточно указать измеряемую величину, рабочий диапазон, среду, место и способ монтажа, требуемый выход, питание, протокол, степень защиты и модель контроллера. Для канального или погружного датчика добавляют длину зонда, диаметр, гильзу и допустимые параметры среды. Для замены существующего прибора полезны полный артикул, фотография шильдика, схема подключения и настройки входа.

Частые вопросы

Можно ли заменить пассивный датчик активным?

Только после проверки контроллера и схемы. Пассивный вход измеряет сопротивление, а активный принимает ток или напряжение. Обычно такая замена требует другого входа, питания и перенастройки диапазона.

Взаимозаменяемы ли Pt1000 и NTC 10k?

Нет. У них разные номиналы и температурные характеристики. Контроллер должен поддерживать установленный чувствительный элемент, иначе показания будут неверными.

Как выбрать длину канального или погружного зонда?

Чувствительная часть должна находиться в репрезентативной зоне потока или среды, но не мешать конструкции и обслуживанию. Учитывают геометрию канала или трубопровода, гильзу, теплоотвод и монтажный узел.

Что выбрать для вентиляции, CO2 или VOC?

CO2 подходит для регулирования по заполняемости помещения, VOC помогает оценивать загрязнение летучими соединениями. В некоторых задачах нужен комбинированный прибор, но решение зависит от алгоритма и назначения помещения.
