Представим ситуацию: вентилятор разгоняется, выходит на рабочую скорость и работает без ошибок. Но после команды «Стоп» преобразователь частоты уходит в аварию. Возникает вопрос: проблема в самом частотнике, в двигателе или в настройках?

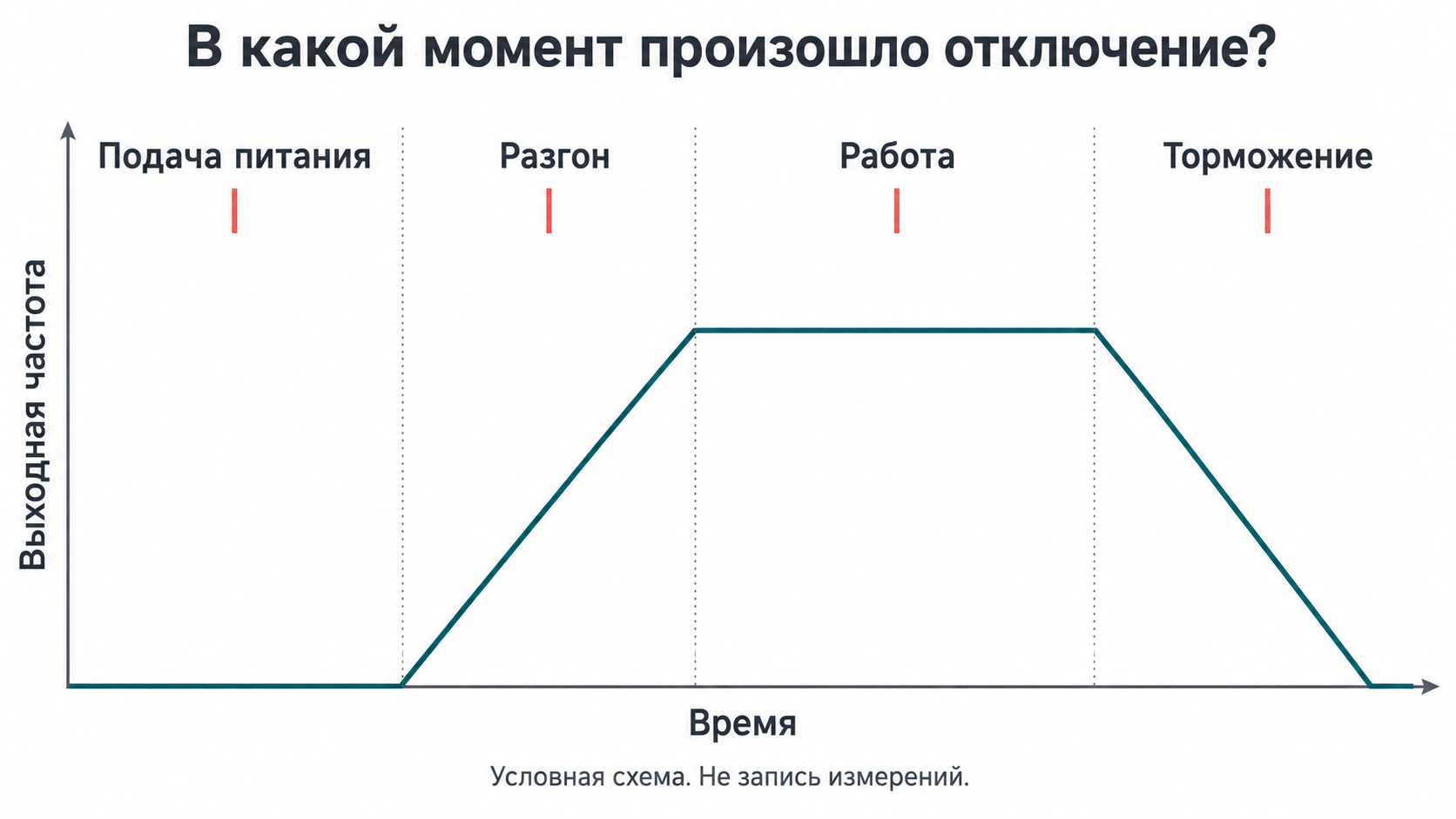

Начать разбор стоит с точной модели ПЧ, кода ошибки и момента отключения. Код читают по руководству конкретной модели, а обстоятельства помогают выбрать следующую проверку: авария появилась при подаче питания, разгоне, установившейся работе или торможении? По одному сообщению «двигатель остановился» нельзя решить, что преобразователь нужно заменить на более мощный. Сначала восстановим, что произошло.
Не спешите нажимать Reset
Если на доступном дисплее осталось сообщение, сфотографируйте его целиком. Сохраните журнал штатными средствами, не меняя настройки и не открывая работающий шкаф. Не нужно устраивать серию сбросов и пусков, чтобы выяснить, сколько привод проработает в следующий раз. Для первичного разбора используйте уже записанные данные и передайте их специалисту, ответственному за установку.
Здесь есть существенная оговорка по безопасности. Нажатие Stop и погасший дисплей не подтверждают отсутствие напряжения. В звене постоянного тока, или DC-звене, может сохраняться заряд. После снятия аварии возможен и непреднамеренный пуск. Эти риски описаны, в частности, в руководстве Danfoss FC 280, раздел 2.
Осмотр электрических соединений, измерения и ремонт выполняет квалифицированный персонал. Для этого нужны отключение всех источников питания, исключение повторного включения и проверка отсутствия напряжения по процедуре конкретного оборудования. Время разряда берут из его руководства. Универсального совета «подождите несколько минут» для такой работы недостаточно.
Теперь о самих данных. Важно знать не только текст ошибки, но и состояние установки перед остановом: какую команду она выполняла, менялась ли нагрузка, что происходило с питанием. Запишите время от пуска до аварии и последние изменения в оборудовании или параметрах.
Если ПЧ сохраняет показания на момент неисправности, используйте именно их. У ОВЕН ПЧВ3 [М01], например, в группе C01 доступны выходной ток, частота, напряжение DC-шины и состояние привода при событии. Показания после перезапуска описывают уже другое состояние и не заменяют эту запись. У другой модели состав журнала может отличаться. Руководство ОВЕН ПЧВ3 [М01], группа C01
Сверхток и тепловая перегрузка: в чем разница для диагностики

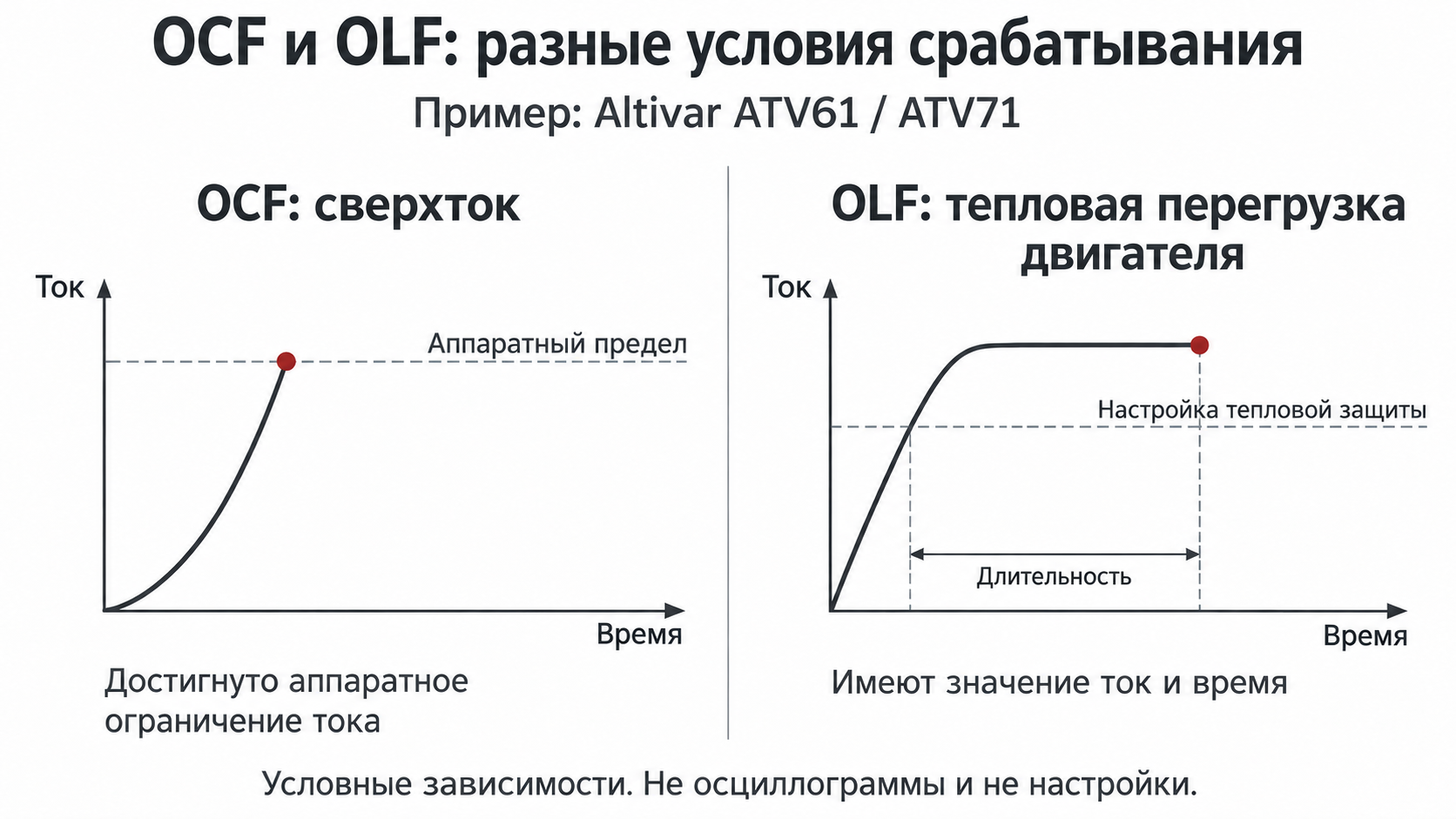

Словом «перегрузка» легко назвать любое отключение, связанное с током. Но для разбора важно различать достижение предельного тока и длительную работу с нагрузкой, которую учитывает тепловая защита двигателя. Это разные условия срабатывания.
Например, OCF на Altivar ATV61/ATV71 появляется при достижении аппаратного ограничения тока. Производитель предлагает проверить введенные данные двигателя, инерцию и величину нагрузки, а также механическую блокировку. Здесь нет единственного ответа «двигатель заклинил»: код определяет круг проверок, а причину еще предстоит установить. Schneider Electric: OCF на ATV61/ATV71
У OLF другая логика. Для Altivar ATV12/ATV312/ATV32/ATV320/ATV61/ATV71 производитель связывает эту ошибку с током выше заданного тока тепловой защиты двигателя. Важна и длительность: чем больше превышение, тем быстрее срабатывает защита. Поэтому инженеру нужны не только киловатты на шильдике, но и ток с продолжительностью рабочего цикла. Настройку защиты сверяют с данными двигателя; завышать ее ради исчезновения ошибки нельзя. Schneider Electric: OLF
К вопросу о мощности нового частотника имеет смысл возвращаться, когда проверка действительно выявила несоответствие существующего привода нагрузке. Для этого есть отдельный разбор выбора ПЧ по току и режиму работы.
Ошибка появляется при разгоне
Сначала уточните историю установки. Это первый пуск после монтажа или изменения параметров? Или оборудование раньше работало, а теперь стало отключаться?
При первом пуске нужно подготовить для сверки шильдик двигателя, введенные параметры и конфигурацию привода. Если установка уже работала, полезно восстановить последние события: меняли ли двигатель или кабель, пересматривали ли настройки, изменился ли технологический режим. Фразу «ничего не трогали» лучше сопоставить с сохраненной конфигурацией и записями об обслуживании.
Дальше решение зависит от кода. При сверхтоке рассматривают двигатель, нагрузку и настройки, перечисленные в руководстве. А сообщение о коротком замыкании, замыкании на землю или внутреннем отказе требует своего порядка диагностики. Просто увеличить время разгона в такой ситуации недостаточно: даже если поведение изменится, это не подтвердит исправность оборудования. Разные классы неисправностей отдельно описаны в руководстве ОВЕН ПЧВ3 [М01].
Если появилась версия о механическом заклинивании, ее не проверяют повторными пусками или вмешательством во вращающийся механизм. Этой задаче посвящен отдельный материал о защите от заклинивания. Само отключение на разгоне еще не доказывает такую причину.
Частотник отключается спустя некоторое время
«Поработал и отключился» тоже требует уточнения. Сработала тепловая защита двигателя или перегрелся сам преобразователь? По времени до остановки этого не определить.
При подтвержденной тепловой перегрузке двигателя специалист сопоставляет рабочий цикл, ток и настройки защиты. Если код сообщает о перегреве ПЧ, внимание смещается к нагрузке привода и условиям его охлаждения. Например, при OHF на ATV320 Schneider Electric указывает на необходимость проверки нагрузки двигателя, вентиляции преобразователя и температуры окружающей среды. Поэтому сразу объявлять неисправным вентилятор охлаждения рано. Schneider Electric: OHF на ATV320
Полезно также отметить, совпадает ли авария с определенным этапом процесса. Что происходило непосредственно перед ней: изменилось задание, нагрузка или режим установки? Если такая последовательность уже зафиксирована, передайте ее вместе с журналом. Она даст инженеру больше материала для проверки, чем описание «иногда выбивает». Специально воспроизводить аварию для этого не нужно.
Разгоняется нормально, но отключается при торможении
Вернемся к условному примеру с вентилятором. Его работа до команды «Стоп» помогает описать ситуацию, но не отменяет чтения кода. Если руководство связывает сообщение с перенапряжением DC-шины, нужно выяснить, как событие соотносится с замедлением.
Например, OBF на Altivar ATV930 означает повышенное напряжение в звене постоянного тока. Производитель рассматривает среди возможных причин замедление двигателя с нагрузкой и скачки входного напряжения. Это не полный перечень причин, и один код не позволяет автоматически выбрать между ними. Schneider Electric: OBF
Для следующей проверки подготовьте заданное время торможения, сведения о его недавнем изменении и сохраненные показания. Отдельный вопрос: допустима ли для установки более долгая остановка? Только после проверки требований процесса и безопасности можно рассматривать изменение времени замедления. Совет «увеличьте время торможения» без этой оговорки неполон.
С тормозным резистором тоже нельзя решать заочно. Сначала нужно установить, поддерживает ли конкретное исполнение ПЧ его подключение, затем подобрать решение по документации. В том же FAQ Schneider Electric прямо исключает подключение динамического тормозного резистора к ATV600. Поэтому одного совпадения симптомов с чужим случаем недостаточно, чтобы покупать такой компонент. Ограничение для ATV600
Краткая карта первой проверки
Таблица помогает собрать исходные данные и поставить задачу специалисту. Выбирайте строку после расшифровки кода по руководству своей модели. Это не готовый диагноз; вызывать новую аварию ради заполнения таблицы не требуется.
| Что зафиксировано | Какие данные подготовить | С каким выводом пока рано соглашаться |
|---|---|---|
| Сверхток во время разгона | Данные двигателя, конфигурацию ПЧ, состояние нагрузки до пуска | «Нужен частотник большей мощности» |
| Тепловая перегрузка двигателя | Ток, длительность рабочего цикла и настройку защиты | «Это то же самое, что короткий бросок тока» |
| Перегрев ПЧ после работы | Точный код, условия в шкафу, сведения о нагрузке и охлаждении | «Нужно заменить вентилятор» |
| Перенапряжение при останове | Запись напряжения DC-шины, время торможения, данные о питании и тормозных компонентах | «Достаточно поставить любой тормозной резистор» |
| Ошибка питания, фазы или внешняя блокировка | Код, время события и сообщения смежной автоматики | «Причина обязательно в механической перегрузке» |
Все неисправности в эти пять строк не помещаются. В документации отдельно рассматриваются пониженное напряжение, потеря входной или выходной фазы, ошибки связи, замыкания на землю, короткие замыкания и внутренние отказы. Например, такое разделение есть в руководстве Danfoss FC 280, раздел 6. Для внешней блокировки проверяют причину ее появления; обходить защитную цепь ради запуска нельзя.
Что подготовить для инженера
Чтобы разбор не начинался с повторного сбора сведений, отправьте одним пакетом:
- Модель и исполнение ПЧ, фотографию его шильдика, версию ПО, если она доступна штатно.
- Фотографию шильдика двигателя и сведения о его подключении по документации установки. Фотографии получают без открытия работающего шкафа и доступа к опасным частям.
- Точный текст ошибки со всеми дополнительными символами и журнал, сохраненный до сброса.
- Описание механизма: насос, вентилятор, конвейер или другое оборудование. Момент аварии в рабочем цикле, время от пуска, состояние нагрузки и показания, записанные приводом.
- Конфигурацию и список последних изменений: оборудование, кабель, настройки, технологический режим.
- Схему установки, условия размещения ПЧ и сведения о тормозных компонентах.
- Результаты уже выполненных специалистом проверок. Предположения стоит указать отдельно, чтобы их не приняли за установленные причины.
Если диагностика подтвердит необходимость замены, эти данные пригодятся и для подбора в каталоге преобразователей частоты. Одинаковая мощность на шильдиках сама по себе не подтверждает пригодность нового аппарата.
После первого разбора должно быть понятно, что именно зафиксировал привод и какую проверку выполнять дальше. Возвращать установку в работу можно после устранения причины и проверки по документации оборудования и принятой на объекте процедуре. Исчезнувшее сообщение на дисплее этого не заменяет.
