Почему ПЧ нельзя выбирать только по мощности двигателя: ток, перегрузка и тип нагрузки

На обложке: реальные преобразователи частоты Systeme Electric STV050D11N4 и Dastech D32 из каталога SMARTHOFF. Внутренние схемы: инженерная редакция SMARTHOFF.

Материал подготовлен и проверен инженерной редакцией SMARTHOFF. Дата публикации: 28 июля 2026.

Мощность двигателя — правильная отправная точка выбора преобразователя частоты: она задает диапазон, в котором вообще имеет смысл искать модель. Но завершить выбор по одним киловаттам нельзя. Преобразователь, совпадающий с двигателем «по кВт», может не подойти по току, не дать нужного момента на малой скорости или уйти в перегрузку на реальном цикле механизма.

Окончательно сверяют питающее напряжение и схему обмоток двигателя, его номинальный ток, требуемый момент и диапазон скорости, характер и цикл нагрузки, перегрузочную способность выбранного режима ПЧ, дерейтинг по условиям установки, торможение и моторный кабель. Выходной ток ПЧ в выбранном режиме должен покрывать потребность двигателя с учетом всех этих поправок, а универсальное правило «взять на ступень больше» такой расчет не заменяет.

Почему одинаковых киловатт недостаточно

Киловатты на шильдике — это мощность на валу, а преобразователь работает с током. Однозначного перехода между ними нет: при одной и той же мощности ток двигателя зависит от напряжения и схемы обмоток, КПД, коэффициента мощности и конструкции машины. Два двигателя «одинаковых кВт» могут требовать заметно разного тока — поэтому методики производителей сводят проверку к амперам. Руководство ABB по размерению привода (Technical Guide No. 7) после выбора двигателя требует проверить способность преобразователя обеспечить требуемые ток и мощность, а прикладной документ Siemens для насосного применения SINAMICS G120X делает базой выбора номинальный выходной ток ПЧ в соответствующем режиме — он должен быть выше номинального тока двигателя.

Вторая причина — применения одной мощности нагружают привод по-разному. Вентилятору с плавным разгоном и дробилке с ударной нагрузкой нужны разные момент и перегрузочный режим, даже если на валу одинаковые киловатты. Danfoss в материале о перегрузочной способности прямо связывает выбор с характером и циклом нагрузки, а не только с мощностью.

При этом киловатты не бесполезны: они быстро сужают диапазон поиска. Ошибка — не в использовании мощности, а в остановке на ней.

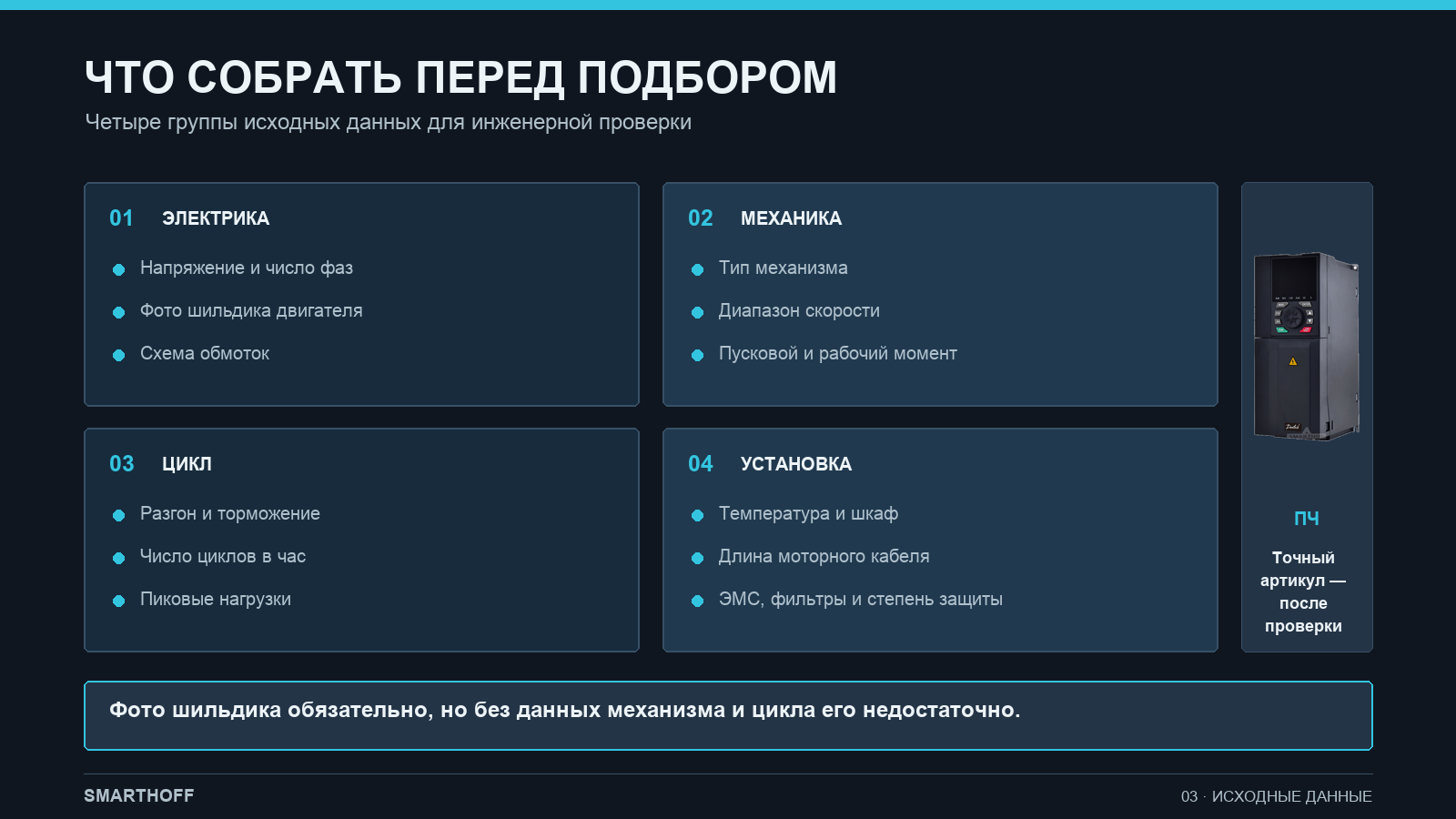

Исходные данные: что собрать до выбора

Последовательность, которая экономит время и защищает от переделок:

1. Сеть: напряжение, число фаз, стабильность питания.
2. Шильдик и паспорт двигателя: все электрические данные машины.
3. Механизм: что он делает и как сопротивляется вращению.
4. Диапазон скорости: от минимальной до максимальной рабочей.
5. Момент: на страгивании, при минимальной скорости и в работе.
6. Динамика: время разгона, торможения, число циклов в час.
7. Условия: температура, высота, пыль, шкаф, длина моторного кабеля, требования по ЭМС.

Что читать на шильдике двигателя

Шильдик — первый документ подбора. Из него берут:

• номинальную мощность — для стартового диапазона;
• напряжение и схему обмоток (звезда/треугольник) — их согласуют с сетью и выходом ПЧ; одна и та же машина в разных схемах требует разного тока;
• номинальный ток — главную цифру для сверки с выходным током ПЧ;
• частоту и номинальную скорость — они описывают рабочую точку машины;
• режим работы, если указан (продолжительный или повторно-кратковременный);
• класс изоляции; пригодность двигателя к питанию от ПЧ подтверждают по его документации, а не по шильдику.

Фотография шильдика — обязательная, но не достаточная часть исходных данных. Полный подбор по одному снимку невозможен: шильдик ничего не говорит о механизме, цикле и условиях установки.

Характер нагрузки: что механизм требует от привода

Тип механизма подсказывает характер нагрузки, но не заменяет проверку. Четыре типовые ситуации:

• Квадратичный момент. У типичных центробежных вентиляторов и насосов момент растет примерно пропорционально квадрату скорости: на малых оборотах нагрузка невелика, максимум — у номинала. Такой профиль обычно не требует большой кратковременной перегрузки; ABB и Danfoss рассматривают его как отдельный класс нагрузки.
• Постоянный момент. Часть конвейеров, смесителей и объемных механизмов требует практически полного момента уже на малой скорости. Здесь проверяют момент внизу диапазона и запас на пуск, а не только номинальный ток.
• Высокий пусковой или ударный момент. Страгивание под нагрузкой, налипание продукта, неравномерное сопротивление — режим проверяют по кратковременной перегрузке ПЧ и ее допустимому циклу.
• Регенеративные режимы. Спуск груза, быстрый останов инерционной массы, центрифуги: энергия идет из механизма в привод, и выбор упирается в торможение (раздел ниже).

Обратное тоже верно: не всякий насос является квадратичной нагрузкой (например, объемный насос или перекачка вязкой среды могут вести себя как постоянный момент), и не всякий конвейер — «тяжелый» режим. Характер нагрузки подтверждают по данным механизма, а не по его названию.

Ток и перегрузка: четыре разных параметра

При сверке привода различают четыре величины, которые часто путают:

1. Номинальный ток двигателя — что машине нужно длительно (шильдик).
2. Длительный номинальный выходной ток ПЧ — что преобразователь отдает непрерывно в конкретном режиме и при оговоренных условиях установки.
3. Кратковременная перегрузочная способность ПЧ — насколько и на какое время допустимо превышение, и с каким циклом повторения. Использовать ее можно только в пределах цикла, указанного производителем.
4. Мощность, заявленная для режима — ориентир «типового двигателя» для данного режима; именно эта цифра меняется при смене режима P/G.

Обозначения режимов — P/G у одних производителей, Normal Duty/Heavy Duty у других (например, в каталоге Schneider Electric Altivar Process ATV600), встречается и пара Low/High Overload. Это термины конкретных серий, а не универсальный стандарт: проценты, токи и циклы за ними стоят разные, и переносить их между производителями нельзя. Режим выбирают по требованиям системы, а не по названию механизма.

Один артикул — два режима: пример STV050D11N4

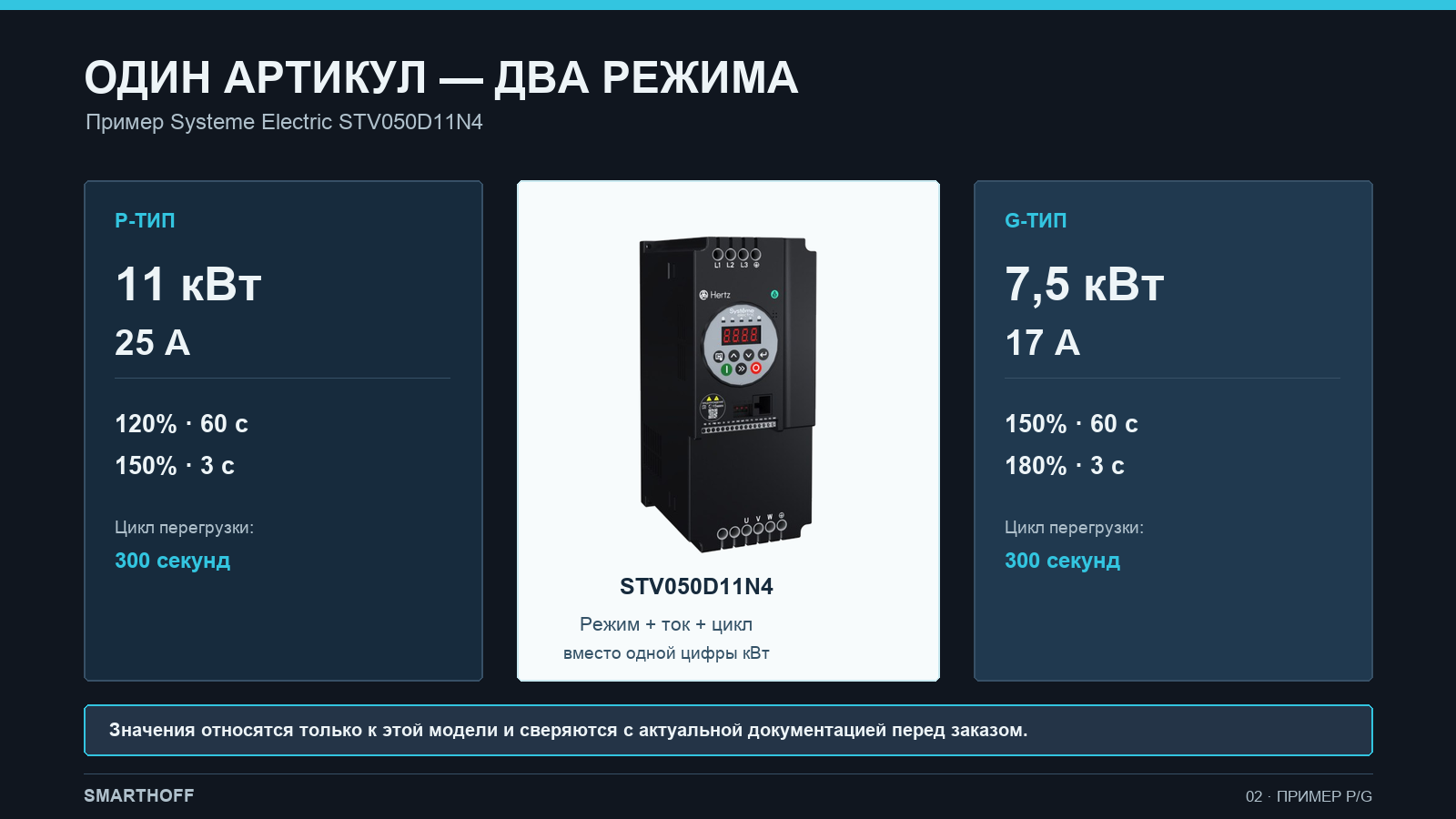

Наглядное доказательство — официальная карточка Systeme Electric STV050D11N4. Один и тот же аппарат заявлен в двух режимах:

• P-тип: 11 кВт, номинальный ток 25 А, перегрузка 120% в течение 60 с и 150% в течение 3 с;
• G-тип: 7,5 кВт, номинальный ток 17 А, перегрузка 150% в течение 60 с и 180% в течение 3 с;
• перегрузки в обоих режимах приведены для цикла 300 с.

Эти значения относятся только к STV050D11N4 по актуальной на дату проверки карточке производителя. Они не определяют, что такое P/G в других сериях и у других производителей, и перед заказом их сверяют с действующей документацией.

Вывод примера: описать этот аппарат «одной цифрой мощности» невозможно. Корректное описание — пара «режим + ток» с допустимым перегрузочным циклом. Сам аппарат доступен в каталоге: Systeme Electric STV050D11N4. Рассчитывать по этому примеру конкретный двигатель нельзя — для этого нужны его шильдик и данные механизма.

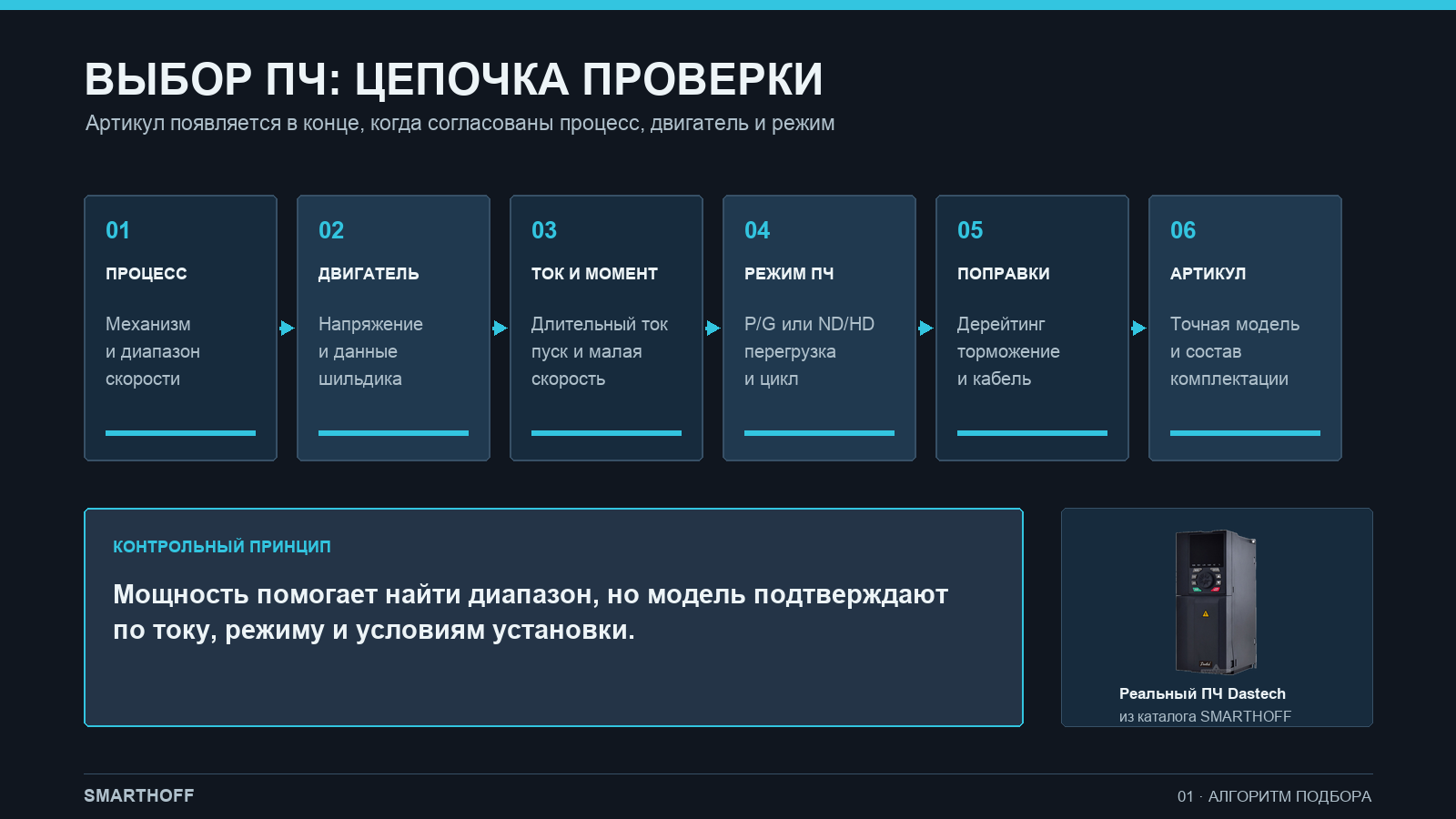

Пошаговый алгоритм выбора

1. Описать процесс, механизм и требуемый диапазон скорости.
2. Проверить питающую сеть и допустимую схему обмоток двигателя.
3. Снять с шильдика и паспорта номинальный ток и остальные данные двигателя.
4. Определить характер нагрузки и требуемый момент, включая пуск и минимальную скорость.
5. Выбрать режим применения конкретной серии ПЧ (P/G, ND/HD — по документации серии).
6. Сравнить требуемый ток с длительным номинальным выходным током ПЧ в этом режиме.
7. Проверить кратковременную перегрузку и ее допустимый цикл против реального цикла механизма.
8. Применить дерейтинг по руководству: температура, высота, частота коммутации, компоновка.
9. Проверить торможение: возврат энергии, рампы, необходимость прерывателя и резистора.
10. Проверить моторный кабель, двигатель, ЭМС и необходимость выходных фильтров.
11. Проверить степень защиты, охлаждение и компоновку шкафа.
12. Только после этого зафиксировать точный артикул.

Дерейтинг: когда каталожный ток недоступен

Длительный выходной ток в каталоге задан для опорных условий. В реальной установке доступный непрерывный ток может быть ниже: на него влияют температура вокруг преобразователя, высота площадки над уровнем моря, частота коммутации, типоразмер и конфигурация аппарата, плотность компоновки в шкафу. Danfoss публикует для VLT HVAC Drive FC 102 отдельный гид по температурному дерейтингу и Design Guide с кривыми по типоразмерам — эти кривые относятся именно к FC 102 и не переносятся на другие серии. Универсального коэффициента дерейтинга не существует: запас проверяют по руководству выбранной серии до сравнения токов, а не после покупки.

Моторный кабель и двигатель

Выход ПЧ — не синусоида, а последовательность импульсов с быстрыми фронтами. В моторном кабеле возможны отражения: напряжение на выводах двигателя возрастает и дополнительно нагружает его изоляцию — механизм и меры защиты разобраны в руководстве ABB по du/dt-фильтрам. Это не гарантированное повреждение, а фактор, который проверяют при длинной линии.

Кабель нагружает и сам преобразователь: длинный или экранированный моторный кабель увеличивает зарядные токи, что учитывается в документации ПЧ (для FC 102 — в Design Guide выше). Меры — корректный выбор кабеля, du/dt-, синусный или синфазный фильтр — применяют по руководствам конкретного ПЧ и двигателя и требованиям проекта. Универсальной длины кабеля, после которой фильтр «обязателен», не существует: порог зависит от преобразователя, напряжения, двигателя, кабеля и монтажа.

Торможение и возврат энергии

При замедлении двигатель может перейти в генераторный режим и вернуть энергию в звено постоянного тока преобразователя — этот механизм описан в руководстве Danfoss/VACON по тормозным резисторам. Дальше все решает энергия и требуемое время останова.

Для многих вентиляторов и насосов вопрос закрывается без дополнительного оборудования: сопротивление среды само тормозит механизм, и спокойной рампы достаточно. Отдельный расчет нужен там, где энергии много или время жестко ограничено: быстрый останов, высокая инерция, опускание груза, частые циклы пуск-торможение. Варианты решения — тормозной прерыватель с резистором или рекуперативный преобразователь — это опции по результатам расчета, а не обязательное оснащение любого привода. Сопротивление и мощность резистора без расчетных данных (энергия, цикл, руководство серии) не назначаются.

Таблица сценариев: что проверять кроме киловатт

Типовые ошибки

• Выбор по киловаттам без сверки номинального тока двигателя и ПЧ.
• Путаница режимов P/G или Normal/Heavy Duty между сериями и производителями.
• Универсальный запас «на ступень больше» вместо расчета — он может скрыть неверное напряжение, неподходящий режим, отсутствие торможения или дерейтинг.
• Игнорирование минимальной рабочей скорости и охлаждения самовентилируемого двигателя на малых оборотах.
• Игнорирование дерейтинга по температуре, высоте, частоте коммутации и компоновке.
• Короткая рампа торможения без расчета возврата энергии.
• Длинный моторный кабель без проверки изоляции двигателя, нагрузки ПЧ и необходимости фильтров.
• Выбор степени защиты без теплового расчета шкафа.

Какие данные передать инженеру SMARTHOFF

• Фото шильдика и, если есть, паспорт двигателя.
• Напряжение сети и допустимая схема обмоток.
• Тип механизма: вентилятор, насос, конвейер, смеситель, компрессор, подъем.
• Требуемый диапазон скорости и момент, если известен.
• Время разгона и торможения, число циклов в час.
• Режим работы и пиковые нагрузки.
• Температура, высота, пыль, влажность, способ охлаждения.
• Место установки и требуемая степень защиты.
• Длина, тип и трасса моторного кабеля.
• Требования по ЭМС и существующие дроссели или фильтры.
• Потребность в тормозном резисторе, байпасе, STO и обратной связи.
• Способ управления и протокол — одной строкой.

С этим набором можно проверить режим применения, ток, дерейтинг и комплектацию конкретной серии из раздела преобразователи частоты и устройства плавного пуска. По одним киловаттам или фотографии шильдика точный подбор не делается — нужны данные механизма, цикла и условий установки.

Частые вопросы

Можно ли выбирать ПЧ только по мощности двигателя? Нет. Мощность сужает диапазон поиска, но выбор завершают ток двигателя, режим применения серии, перегрузочный цикл, дерейтинг, торможение и кабель. Совпадение по киловаттам не гарантирует совместимость.

Что важнее — киловатты или амперы? Нужны оба параметра, но финальная сверка идет по току: номинальный ток двигателя сравнивают с длительным выходным током ПЧ в выбранном режиме, при согласованном напряжении и схеме обмоток и с учетом дерейтинга.

Нужно ли всегда брать ПЧ на ступень мощнее? Нет. Запас — результат расчета, а не правило. Лишняя ступень не исправит неверное напряжение, режим или отсутствие торможения, зато может скрыть настоящую причину несоответствия. Иногда расчет действительно приводит к большему типоразмеру — но именно расчет, а не привычка.

Чем P-тип отличается от G-типа? Это режимы применения конкретной серии: один аппарат допускает разные мощность, ток и перегрузочный цикл в зависимости от режима — как в примере STV050D11N4 выше. У других производителей используются свои пары обозначений (Normal/Heavy Duty, Low/High Overload), и их значения определяются только документацией серии.

Когда нужен тормозной резистор? Когда собственных потерь системы недостаточно для требуемого замедления: высокая инерция, быстрый останов, спуск груза, частые циклы. Для многих вентиляторов и насосов достаточно спокойной рампы. Необходимость и параметры резистора определяются расчетом по руководству привода.

Что проверить при длинном кабеле до двигателя? Допустимые длину и тип кабеля по руководству ПЧ, влияние кабеля на токовую нагрузку преобразователя, стойкость изоляции двигателя и необходимость du/dt-, синусного или синфазного фильтра, а также требования по ЭМС. Универсального порога длины нет — все определяют руководства конкретных ПЧ и двигателя.
