Corrigo E15D WEB Конфигурируемый контроллер для систем ОВК, без дисплея.15 входов/выходов. WEB-сервер, сетевой интерфейс TCP/IP

REGINСвободно конфигурируемые контроллеры Corrigo серии E предназначены для управления температурой, влажностью и давлением, концентрацией СО2 в системах вентиляции и кондиционирования воздуха или системами отопления и водоснабжения. Контроллеры просты в эксплуатации, и их можно рекомендовать для широкого применения, как автономно в индивидуальных системах, так и системах жизнеобеспечения здания (в составе систем диспетчеризации). Выбор объекта управления (вентиляционные установки, кондиционеры, группы радиаторов, бойлеры и т.д.) определяется с помощью встроенной сервисной программы конфигурирования контроллера.
Наличие нескольких аналоговых и цифровых входов и выходов позволяет контролировать основные параметры микроклимата и управлять работой большинства исполнительных устройств.
Аналоговые входы используются для подключения датчиков температуры, преобразователей температуры, влажности, давления или аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.
Цифровые входы применяются для контроля работы вентиляторов и циркуляционных насосов, состояния фильтров, проверки работоспособности противопожарных клапанов и подключения внешних устройств аварийной и пожарной сигнализации. Возможно конфигурирование цифровых входов для учета расхода тепла и электроэнергии.
Наличие универсальных входов позволяет расширить коммуникационные возможности контроллеров, настраивая эти входы в режимы аналоговых или цифровых входов, при возникновении потребности в увеличении подключаемых устройств контроля параметров.
Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём каждый выход может конфигурироваться для управления нагревателем, охладителем или рекуператором, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.
Цифровые выходы обеспечивают включение и отключение вентиляторов, циркуляционных насосов, внешней системы защиты от замерзания, проверку работоспособности противопожарных клапанов в системах вентиляции и кондиционирования, а так же бойлеров, накопительных баков и т.д. в системах отопления.
Существуют модели, поддерживающие протоколы LON или TCP/IP. В некоторых моделях контроллеров включена поддержка второго порта, расширяющего интерфейсные возможности и позволяющего использовать контроллер в качестве Master-устройства, подключая к нему один или два контроллера Corrigo в качестве модулей расширения, выполняющих функцию Slave-устройства в системе. Такое решение дает возможность увеличения количества входоввыходов для тех случаев, когда необходимо подключить большее количество датчиков, исполнительных механизмов, счетчиков энергии, ПЛК, GSM-модем и т.п.
Кроме того, выпускаются модели со встроенным Web-сервером, обеспечивающие простое и быстрое интегрирование вентиляционное оборудование в системы диспетчеризации и распределенного управления по протоколу TCP/IP через локальную сеть здания или Интернет.

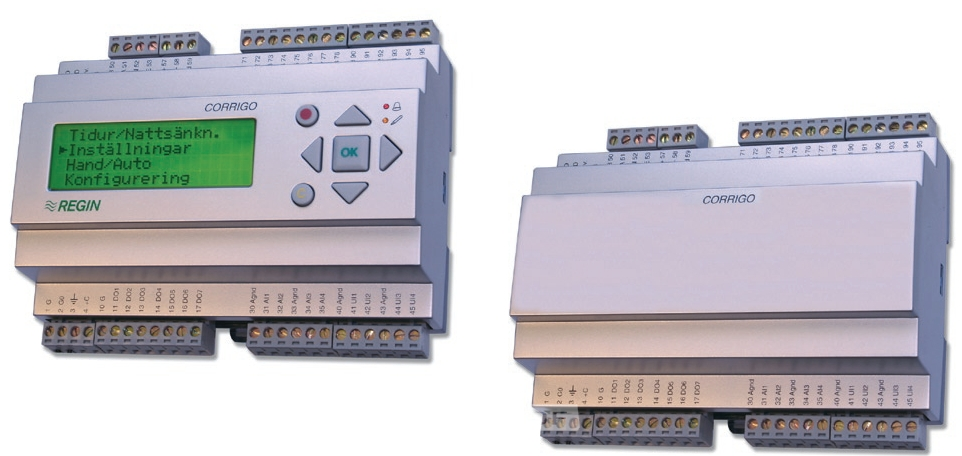

Выпускаются два вида контроллеров:
1. Контроллеры с ЖК-дисплеем на передней панели, на котором отображается основная информация о работе системы, светодиодные индикаторы и кнопки управления.
2. Контроллеры без дисплея, светодиодных индикаторов и кнопок управления.
Контроллер без дисплея можно дооснастить выносной панелью E-DSP с дисплеем и кнопками управления, которую можно разместить в любом удобном месте. .

Отличительные особенности
Аналоговый вход - 4
Цифровой вход - 4
Аналоговый выход - 3
Цифровой выход - 4
ЖК - дисплей

Технические характеристики
Напряжение, В/Гц - 24/50
Потребляемая мощность, Вт - 4
Степень защиты - IP 20
Аналоговый вход - 0–10В, Pt1000, 12-разрядный АЦП
Цифровой вход - сухой контакт, 24В пост. тока, возможность работы с импульсом
Аналоговый выход - 0–10В, 1мА, с защитой от короткого замыкания, 8-разрядный ЦАП
Цифровой выход - 4В, 2А переменного или постоянного тока в непрерывном режиме, возможность работы с импульсным сигналом, МОП-ключ
Размеры, мм - 158х58х123Все технические характеристики
