082X4928R затвор дисковый Ридан ЗДМ, DN250, PN25, рукоятка

Ридан

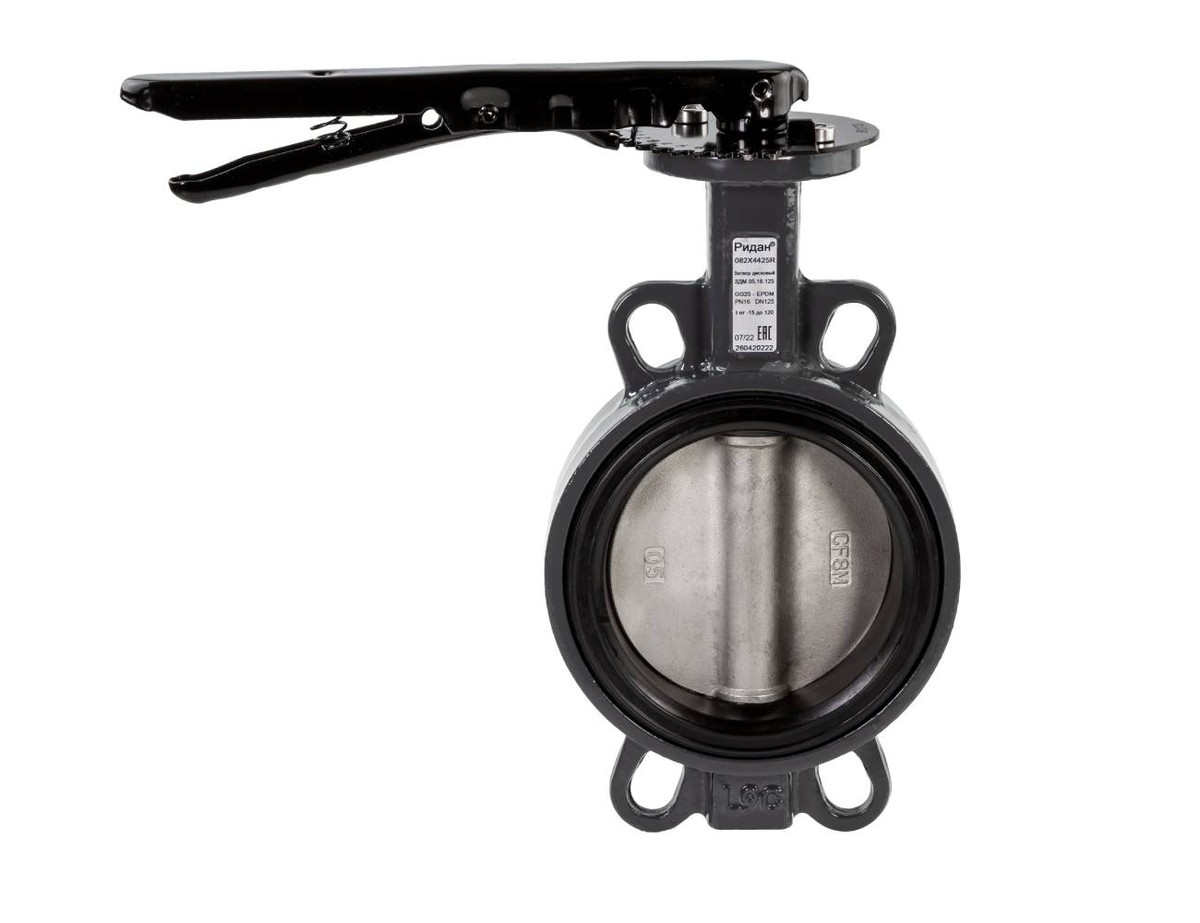

Дисковый поворотный затвор Ридан ЗДМ (арт. 082X4928R): DN250, PN25, тип присоединения: центрирующие проушины; исполнение: с рукояткой.

Рабочие среды: холодная вода, горячая вода, питьевая вода и водогликолевый раствор с содержанием гликоля 50%. Температура рабочей среды: от -15 до +120 °С. Максимальное рабочее давление при +20 °С: 25 бар.

Материал корпуса: высокопрочный чугун GGG40. Материал уплотнения: EPDM/NBR. Герметичность: ГОСТ 9544-2015 Класс А. Масса не более 23,5 кг.

Технические характеристики

DN 250

PN 25

Присоединение Центрирующие проушины

Исполнение с рукояткой

Основные параметры

Номинальный диаметр (DN), мм

250

Исполнение

с рукояткой

Номинальное давление (PN), бар

25

Тип присоединения к трубопроводу

Центрирующие проушины

nxM

12-M27

Материалы и уплотнения

Материал уплотнения

EPDM/NBR

Материал корпуса

Высокопрочный чугун GGG40

Рабочие условия

Температура окружающей среды, °С

от -15 до +70

Максимальное рабочее давление среды при температуре +20С (Рр), бар

25

Температура рабочей среды, °С

от -15 до +120

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода (жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Эксплуатация и ресурс

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Назначенный ресурс работы

2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Размеры и масса

A, мм

244

Масса, кг, не более

23,5

L, мм

68

B, мм

220

C, мм

44

ØE, мм

30

ØK, мм

370

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 082X4928R: Паспорт pdf · 0,43 МБ Ридан 082X4928R: Руководство по эксплуатации pdf · 0,96 МБ
