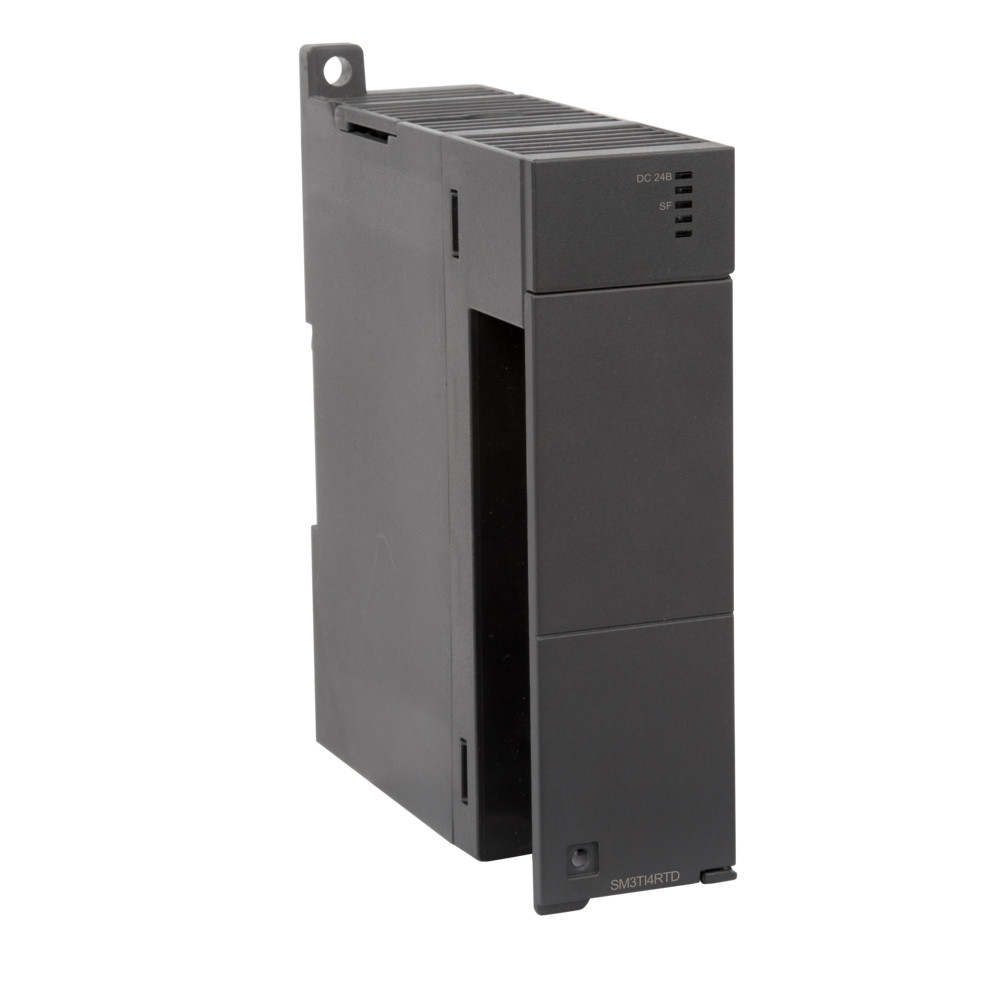

Name: Модуль расширения S250 аналоговый 4TI/RTD, 2/3/4-пров 16бит SM3TI4RTD
Brand: Systeme Electric
SKU: SM3TI4RTD
Price: 72907.20 RUB
Availability: InStock

Systeme Electric

Температурные модули Systeme Electric S172

Температурные модули серии S172 предназначены для подключения термопар и термометров сопротивления (RTD). Они обеспечивают точное измерение температуры, высокую стабильность, поддержку современных типов датчиков и встроенную гальваническую развязку между входами и логикой контроллера. Подходят для HVAC, промышленной автоматики, печей, технологических линий, пищевого производства и систем контроля качества.

Температурные модули S172 обеспечивают высокоточную обработку сигналов датчиков температуры, поддержку промышленных типов термопар и RTD, защиту от помех и гальваническую развязку. Используются для контроля процессов, технологических линий, печей, охлаждения и HVAC-систем.

Технические характеристики

Длина кабеля датчика 100 м (макс.)

Гальваническая развязка 500 В AC между входами и внутренней логикой

Разрешение температурного входа 0,1°C / 0,1°F 15 бит + знаковый бит

Функция PID Нет

Основные параметры

Тип ввода — SM3T14TC (4-канальный модуль термопар)

Термопара

Тип ввода — SM3T18TC (8-канальный модуль термопар)

Термопара

Тип ввода — SM3T14RTD (4-канальный модуль RTD)

Термометр сопротивления (RTD)

Тип ввода — SM3T18RTD (8-канальный модуль RTD)

Термометр сопротивления (RTD)

Тип соединения — SM3T14TC (4-канальный модуль термопар)

—

Тип соединения — SM3T18TC (8-канальный модуль термопар)

—

Тип соединения — SM3T14RTD (4-канальный модуль RTD)

2-проводная, 3-проводная, 4-проводная (по умолчанию 3-проводная)

Тип соединения — SM3T18RTD (8-канальный модуль RTD)

2-проводная, 3-проводная, 4-проводная (по умолчанию 3-проводная)

Гальваническая развязка

500 В AC между входами и внутренней логикой

Компенсация холодного спая — SM3T14TC (4-канальный модуль термопар)

Есть (настраиваемая)

Компенсация холодного спая — SM3T18TC (8-канальный модуль термопар)

Есть (настраиваемая)

Компенсация холодного спая — SM3T14RTD (4-канальный модуль RTD)

—

Компенсация холодного спая — SM3T18RTD (8-канальный модуль RTD)

—

Функция PID

Нет

Входы и выходы

Количество входных сигналов — SM3T14TC (4-канальный модуль термопар)

4

Количество входных сигналов — SM3T18TC (8-канальный модуль термопар)

8

Количество входных сигналов — SM3T14RTD (4-канальный модуль RTD)

4

Количество входных сигналов — SM3T18RTD (8-канальный модуль RTD)

8

Поддерживаемые типы датчиков — SM3T14TC (4-канальный модуль термопар)

Типы термопар: S, T, R, E, N, K, J Диапазон напряжений: ±80 mV По умолчанию: тип K

Поддерживаемые типы датчиков — SM3T18TC (8-канальный модуль термопар)

Типы термопар: S, T, R, E, N, K, J Диапазон напряжений: ±80 mV По умолчанию: тип K

Поддерживаемые типы датчиков — SM3T14RTD (4-канальный модуль RTD)

Типы RTD: Pt-1000, Pt-100, Cu-100, Ni-100, Ni-1000, Pt-500, Pt-1000 По умолчанию: Pt-100 (α=3850 ppm)

Поддерживаемые типы датчиков — SM3T18RTD (8-канальный модуль RTD)

Типы RTD: Pt-1000, Pt-100, Cu-100, Ni-100, Ni-1000, Pt-500, Pt-1000 По умолчанию: Pt-100 (α=3850 ppm)

Разрешение температурного входа

0,1°C / 0,1°F 15 бит + знаковый бит

Обновление каналов — SM3T14TC (4-канальный модуль термопар)

4 канала: 8 Гц / 4 Гц / 2 Гц / 1 Гц

Обновление каналов — SM3T18TC (8-канальный модуль термопар)

8 каналов: 4 Гц / 2 Гц / 1 Гц (по умолчанию 1 Гц)

Обновление каналов — SM3T14RTD (4-канальный модуль RTD)

4 Гц, 2 Гц, 1 Гц (по умолчанию)

Обновление каналов — SM3T18RTD (8-канальный модуль RTD)

4 Гц, 2 Гц, 1 Гц (по умолчанию)

Длина кабеля датчика

100 м (макс.)

Сопротивление петли — SM3T14TC (4-канальный модуль термопар)

1000 Ω

Сопротивление петли — SM3T18TC (8-канальный модуль термопар)

1000 Ω

Сопротивление петли — SM3T14RTD (4-канальный модуль RTD)

200 Ω, 2 kΩ

Сопротивление петли — SM3T18RTD (8-канальный модуль RTD)

200 Ω, 2 kΩ

Входная фильтрация — SM3T14TC (4-канальный модуль термопар)

85 dB 50/60/400 Hz

Входная фильтрация — SM3T18TC (8-канальный модуль термопар)

85 dB 50/60/400 Hz

Входная фильтрация — SM3T14RTD (4-канальный модуль RTD)

—

Входная фильтрация — SM3T18RTD (8-канальный модуль RTD)

—

Эксплуатация и защита

Подавление помех — SM3T14TC (4-канальный модуль термопар)

>100 dB; 120 VAC

Подавление помех — SM3T18TC (8-канальный модуль термопар)

>100 dB; 120 VAC

Подавление помех — SM3T14RTD (4-канальный модуль RTD)

—

Подавление помех — SM3T18RTD (8-канальный модуль RTD)

—

Основная ошибка — SM3T14TC (4-канальный модуль термопар)

0,1% FS (напряжение)

Основная ошибка — SM3T18TC (8-канальный модуль термопар)

0,1% FS (напряжение)

Основная ошибка — SM3T14RTD (4-канальный модуль RTD)

0,1% FS (температура)

Основная ошибка — SM3T18RTD (8-канальный модуль RTD)

0,1% FS (температура)

Обнаружение обрыва кабеля — SM3T14TC (4-канальный модуль термопар)

Поддерживается

Обнаружение обрыва кабеля — SM3T18TC (8-канальный модуль термопар)

Поддерживается

Обнаружение обрыва кабеля — SM3T14RTD (4-канальный модуль RTD)

Есть: обрыв определяется автоматически

Обнаружение обрыва кабеля — SM3T18RTD (8-канальный модуль RTD)

Есть: обрыв определяется автоматически

Источник данных Ранее заполненные таблицы характеристик карточки товара. Карточка товара SM3TI4RTD Разделы: Характеристики Модели в исходной таблице: SM3T14TC (4-канальный модуль термопар); SM3T18TC (8-канальный модуль термопар); SM3T14RTD (4-канальный модуль RTD); SM3T18RTD (8-канальный модуль RTD)

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Каталог решений для автоматизации промышленности и зданий pdf · 2,9 МБ Каталог ПЛК SystemePLC S250 pdf · 3,81 МБ SystemePLC S250 SM3TI4RTD SM3TI8RTD температурные модули - руководство pdf · 0,48 МБ Руководство по линейке ПЛК SystemePLC S250 SP18 pdf · 8,77 МБ Руководство по линейке ПЛК SystemePLC S250 SP11 pdf · 11,49 МБ Вопросы и ответы по Systeme PLC S250 pdf · 2,37 МБ Как диагностировать состояние модуля расширения SystemePLC S250 pdf · 0,39 МБ SystemePLC S250 курсы для специалистов pdf · 0,19 МБ ЕАЭС N RU Д-CN.РА04.В.47232_24 pdf · 0,82 МБ 91160-24 pdf · 0,86 МБ ЕАЭС N RU Д-CN.РА07.В.90894_22 pdf · 1,55 МБ
