Каплеуловитель в системе адиабатического увлажнения: когда нужен и как избежать уноса капель

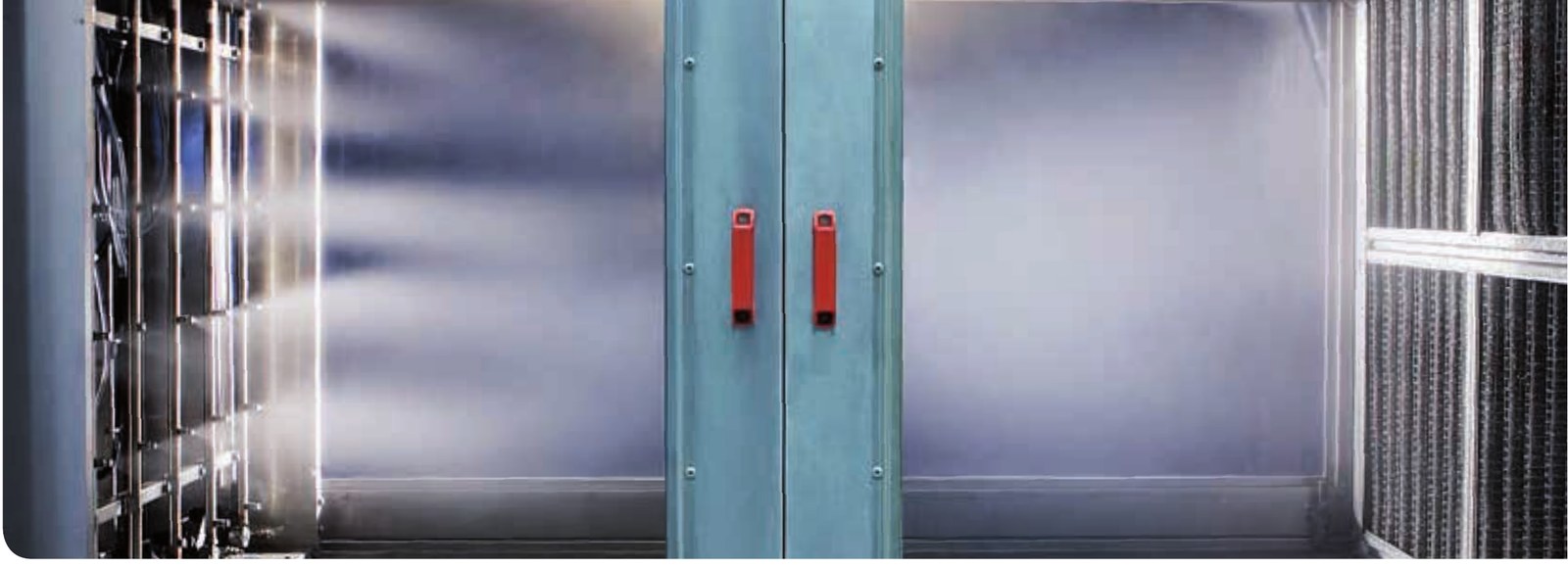

Секция адиабатического увлажнения: распылительная рампа расположена перед каплеуловителем. Фото: CAREL, брошюра humiFog.

Материал подготовлен инженерной редакцией SMARTHOFF. Дата публикации: 27 июля 2026.

В секции адиабатического увлажнения важно разделять два основных механизма технологического уноса. В форсуночной системе часть распыленных капель может не успеть испариться на доступной длине. В системе с мокрой испарительной поверхностью поток может захватывать с нее жидкую воду. Утечки, переполнение поддона и нарушения дренажа относятся уже к неисправностям самой секции и проверяются отдельно.

Каплеуловитель, или сепаратор капель, отделяет переносимые воздухом жидкие капли и помогает направить собранную воду в поддон и дренаж. Он снижает риск намокания оборудования ниже по потоку, но не исправляет короткую зону испарения, неверно выбранную производительность, неудачную схему распыла, неравномерный поток, воздушный обход вокруг модулей или неправильный отвод воды. Поэтому проверять нужно всю цепочку: источник капель → перенос воздушным потоком → захват сепаратором → отвод воды.

Два механизма появления капель

Механизм 1. Неиспарившиеся капли после форсуночного распыла. В форсуночных системах вода распыляется в поток и должна испариться на отведенной длине. Если водяная нагрузка, схема распыла, параметры воздуха и длина зоны испарения не согласованы с режимом работы, часть капель может дойти до конца секции в жидком виде. В руководстве CAREL humiFog multizone каплеуловитель описан как элемент, который задерживает не полностью испарившиеся капли и снижает риск намокания объектов ниже по потоку.

Механизм 2. Унос воды с мокрой испарительной поверхности. В системах с орошаемой насадкой воздух проходит через мокрую испарительную среду. При определенных скоростях и распределении потока жидкие капли могут отрываться от поверхности и переноситься дальше. Этот механизм описывает Condair в материале о каплеуловителях.

Смешивать эти механизмы не следует. В первом случае проверяют производительность, конфигурацию форсунок, параметры воздуха и доступную длину испарения. Во втором — скорость и равномерность потока через мокрую поверхность. Каплеуловитель может быть последним барьером в обоих случаях, но он не устраняет первопричину образования капель.

Диагностическая цепочка: источник → перенос → захват → отвод

Жалобу «за увлажнителем вода» удобно разбирать по четырем звеньям:

1. Источник капель. Откуда появляется жидкая вода: неиспарившийся распыл, унос с мокрой поверхности, утечка или переполнение поддона.
2. Перенос. Может ли поток донести капли до следующего элемента: каковы средняя скорость, локальные пики и траектории воздуха.
3. Захват. Есть ли на пути сепаратор, перекрывает ли он расчетное сечение и в каком состоянии находятся его модули.
4. Отвод. Уходит ли отделенная вода через предусмотренные поддон, сифон и дренаж.

Слабым может оказаться любое звено. Даже правильно выбранный сепаратор не даст ожидаемого результата при воздушном обходе или неработающем дренаже, поэтому секцию проверяют целиком.

Что делает каплеуловитель

В вентиляционных секциях часто применяют кассеты из профилированных элементов. В них воздушный поток меняет направление, а более инерционные капли осаждаются на поверхности профилей и затем должны быть отведены вниз. Существуют и другие конструкции, поэтому принцип работы, ориентацию и рабочие ограничения всегда сверяют с документацией конкретного изделия.

Основные функции узла:

• отделять переносимые потоком жидкие капли от воздуха;
• собирать отделенную воду и направлять ее к предусмотренному дренажу;
• снижать риск намокания расположенных ниже по потоку элементов установки.

Важная граница: сепаратор снижает унос, но не гарантирует абсолютно сухой тракт. Результат зависит от размера капель, поля скоростей, конструкции и состояния модулей, герметичности монтажа и работы дренажа. Поэтому корректно говорить о снижении риска, а не о полном удалении капель.

Чего каплеуловитель не исправляет

• Недостаточную зону испарения. Сепаратор перехватывает капли, но не ускоряет испарение. При нехватке длины на него может постоянно поступать значительное количество жидкой воды.
• Неверную производительность или схему распыла. Избыточную водяную нагрузку и неудачную конфигурацию форсунок исправляют регулированием и компоновкой, а не только улавливанием.
• Неравномерное распределение воздуха. В отдельных зонах скорость может быть выше средней, а риск уноса — больше.
• Воздушный обход. Негерметичные зазоры между модулями, рамой и корпусом создают путь для потока в обход рабочих поверхностей.
• Неправильный поддон, сифон или дренаж. Если вода не отводится, она может накапливаться, переполнять поддон и снова вовлекаться в поток.
• Ошибки размещения ограничительного датчика влажности. Датчик в зоне прямого намокания или установленный не по проекту может некорректно влиять на защитную автоматику.

Где размещают сепаратор

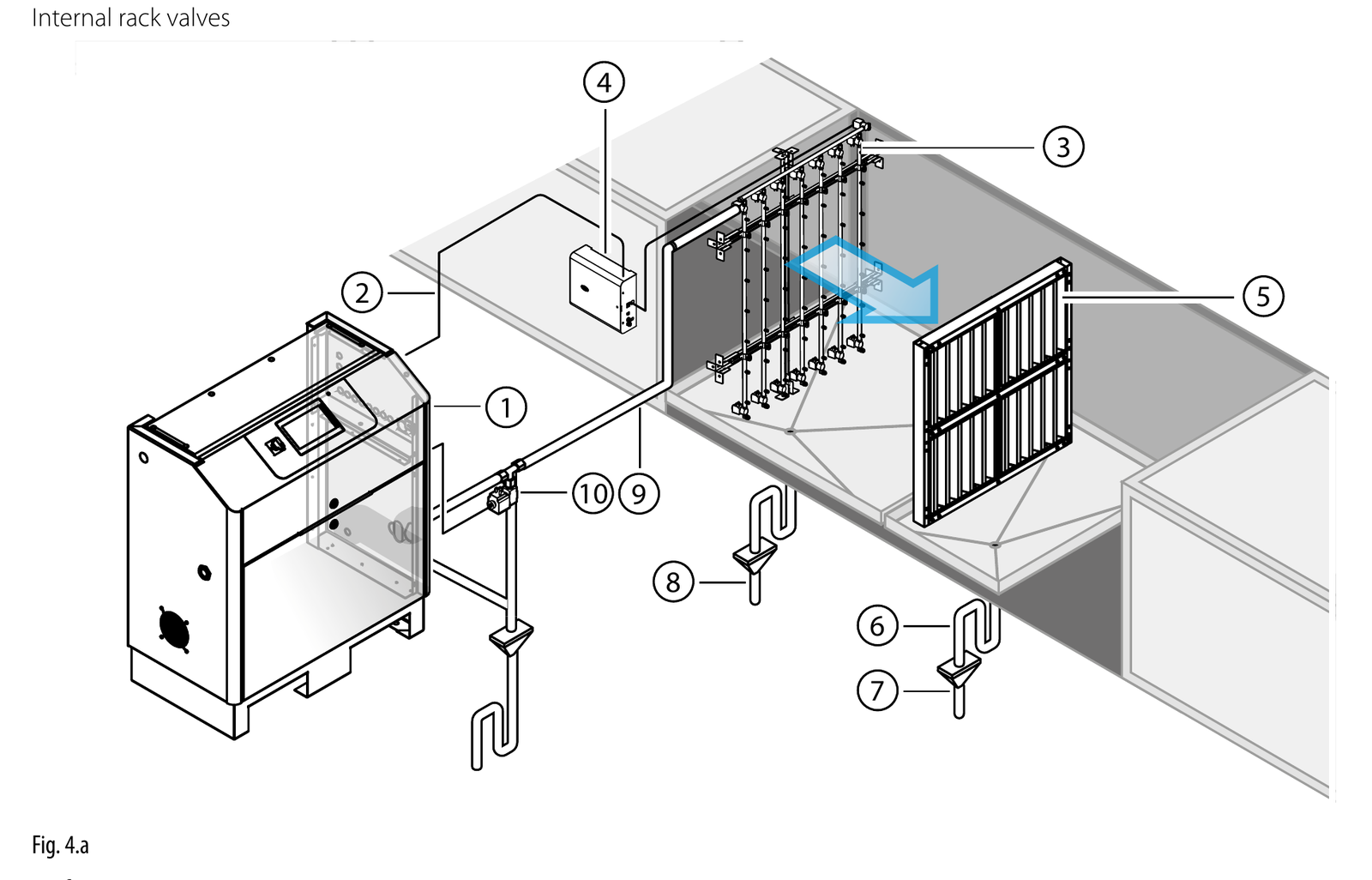

В документации CAREL humiFog multizone стойка распыления, зона испарения и каплеуловитель располагаются над сборным поддоном с дренажом. На схеме секции в руководстве CAREL humiFog Touch также показаны сифон и дренажные воронки до и после каплеуловителя.

Общий принцип такой: сепаратор размещают ниже по потоку после зоны, где могут оставаться или образовываться капли, и до элементов, которые требуется защитить от намокания. Точное положение, длину зоны испарения, посадочные размеры и устройство дренажа определяют проектом и руководством применяемой системы.

Ограничительный датчик влажности в документации CAREL обычно располагается ниже по потоку после сепаратора и используется для снижения риска переувлажнения и конденсации. Слово «обычно» здесь важно: конкретное место и уставки определяются проектом и руководством системы.

При монтаже особенно важны два условия:

• Модули перекрывают предусмотренное рабочее сечение. CAREL требует герметизировать зазоры, чтобы воздух не обходил сепаратор. Munters также связывает работу своего изделия с герметизацией и отводом воды.
• Собранная вода организованно отводится. Поддон, сифон и дренаж проектируют как часть секции, а не как дополнение после монтажа.

Нужно также предусмотреть сервисный доступ. Порядок осмотра, очистки и замены модулей определяется руководством конкретного изделия.

Когда каплеуловитель действительно нужен

Каплеуловитель не является автоматически обязательным после любого адиабатического увлажнителя. Основания для его применения определяются проектом:

• производитель системы предусматривает сепаратор для выбранной конфигурации;
• расчет или испытание показывает риск попадания жидких капель в следующую секцию;
• в рабочих режимах возможны неполное испарение или унос с мокрой поверхности;
• ниже по потоку расположены элементы, для которых намокание недопустимо или нежелательно.

Исполнение модулей также зависит от применения. Например, в руководстве CAREL humiFog Touch упомянуты модули из нержавеющей стали и стекловолокна. Это варианты конкретной системы, а не полный перечень возможных материалов.

Расчет средней скорости воздуха

Первый шаг оценки секции — расчет средней скорости по живому сечению:

v = Q / (3600 · A)

• v — средняя скорость воздуха, м/с;
• Q — расход воздуха, м³/ч;
• A — живое сечение, м².

Пример: расход приточной установки Q = 5000 м³/ч, размеры свободного сечения 1.0 × 0.8 м:

A = 1.0 × 0.8 = 0.8 м²
v = 5000 / (3600 × 0.8) ≈ 1.74 м/с

Расход воздуха и требуемая подача влаги подробнее разобраны в материале о расчете производительности увлажнителя для вентиляции.

Средняя скорость не показывает локальные пики. За отводами, заслонками и другими элементами поле скоростей может быть неравномерным, поэтому в отдельных зонах риск уноса бывает выше. Кроме того, одной средней скорости недостаточно для выбора: учитывают конструкцию сепаратора, спектр капель, ориентацию, допустимое аэродинамическое сопротивление и условия эксплуатации.

Единую допустимую скорость нельзя назначить без выбора конкретного сепаратора и условий применения. Например, на странице Munters DropSTOP указано значение до 4.0 м/с для этого изделия, предназначенного для улавливания капель после охлаждающих теплообменников. Это продуктовый параметр, а не общая норма для секций увлажнения. Критерии выбора определяют по расчету секции и актуальным данным производителя применяемого изделия.

Исходные данные для подбора

Почему капли проходят при установленном сепараторе

Если сепаратор смонтирован, а вода ниже по потоку остается, причину ищут по той же цепочке:

• Воздушный обход. Часть потока проходит через негерметичные зазоры и не пересекает рабочие поверхности.
• Неравномерное поле скоростей. В локальных струях скорость выше расчетной, поэтому эффективность захвата в этих зонах может снижаться.
• Загрязнение или повреждение. Для некоторых конструкций отложения изменяют геометрию каналов и увеличивают сопротивление. Состояние и допустимый способ очистки проверяют по руководству изделия.
• Работа вне расчетного режима. Фактический расход воздуха или водяная нагрузка превышают значения, принятые при проектировании.
• Монтаж не соответствует руководству. Ориентация модулей и дренажных элементов отличается от предусмотренной производителем.
• Проблемы отвода воды. Переполнение поддона или неработающий сифон могут привести к накоплению и повторному вовлечению воды.
• Первопричина не устранена. При недостаточной зоне испарения или избыточной подаче воды сепаратору приходится постоянно принимать большой объем жидкости.

Проверочный лист монтажа и пусконаладки

1. Модули перекрывают предусмотренное рабочее сечение, а зазоры закрыты.
2. Тип и ориентация модулей соответствуют проекту и руководству изделия.
3. Поддон чистый, уклон и слив работают; сифон выполнен по проекту.
4. Если это предусмотрено документацией, до пуска проверена пропускная способность дренажа.
5. Модули чистые, без видимых повреждений и деформации.
6. Фактический расход и режимы соответствуют расчетным.
7. Проверена равномерность потока, если это предусмотрено программой ПНР.
8. Ограничительный датчик установлен и настроен по проекту.
9. После выхода на устойчивый режим осмотрены поверхности и оборудование ниже по потоку.
10. Зафиксировано исходное сопротивление чистого узла, если производитель предусматривает такой контроль.
11. Обеспечен доступ для регулярного осмотра и обслуживания.

Этот список дополняется требованиями конкретного производителя. Например, проверка каплеуловителя входит в финальный монтажный контроль CAREL humiFog Touch.

Какие данные передать SMARTHOFF

Для предварительной проверки компоновки и подбора оборудования системы увлажнения подготовьте:

• расход воздуха и диапазон режимов;
• размеры и свободное сечение;
• тип увлажнения и производителя системы, если он уже выбран;
• требуемую производительность и параметры воздуха до и после секции;
• доступную длину зоны испарения;
• допустимое аэродинамическое сопротивление;
• требования к материалам и коррозионной стойкости;
• состав оборудования ниже по потоку;
• схему поддона, сифона и дренажа;
• схему автоматики и место ограничительного датчика.

Оборудование представлено в каталоге увлажнителей воздуха, а решения CAREL — в разделе увлажнителей CAREL. Передать исходные данные и уточнить применимость оборудования можно через контакты SMARTHOFF.

Частые вопросы

Всегда ли нужен каплеуловитель после адиабатического увлажнителя?

Нет. Решение принимается по проекту, руководству производителя, риску уноса в рабочих режимах и требованиям к оборудованию ниже по потоку.

Может ли каплеуловитель компенсировать короткую зону испарения?

Нет. Он перехватывает капли, но не ускоряет испарение. При нехватке длины пересматривают производительность, схему распыла или компоновку, а сепаратор остается защитным элементом.

Где устанавливают каплеуловитель в вентиляционной установке?

Его размещают после зоны, где могут оставаться или образовываться капли, и до защищаемых элементов, предусматривая поддон и дренаж. Точное положение определяют проектом и руководством конкретной системы.

Как рассчитать скорость воздуха через каплеуловитель?

Средняя скорость рассчитывается по формуле v = Q / (3600 · A). При расходе 5000 м³/ч и сечении 0.8 м² получится около 1.74 м/с. Это только средняя оценка: локальные скорости могут быть выше, а допустимый диапазон зависит от конкретного изделия.

Создает ли каплеуловитель аэродинамическое сопротивление?

Да. Значение зависит от конструкции и скорости. Для некоторых изделий загрязнение дополнительно увеличивает сопротивление, поэтому расчетные и эксплуатационные значения берут из документации производителя.

Какие исходные данные нужны для подбора?

Нужны расход и режимы, размеры сечения, тип увлажнения, параметры воздуха, производительность, длина зоны испарения, допустимое сопротивление, требования к материалам, схема дренажа и состав оборудования ниже по потоку.
