Расчет производительности увлажнителя для приточной вентиляции: формула, пример и выбор оборудования

Самый частый вопрос при подборе увлажнителя звучит так: «У нас помещение 200 м², какая модель нужна?» Ответить на него честно невозможно. Площадь помещения не описывает главного — сколько сухого воздуха проходит через приточную установку и насколько этот воздух нужно доувлажнить. Два объекта одинаковой площади могут требовать увлажнитель на 5 кг/ч и на 40 кг/ч, и оба расчета будут корректными.

Подбор по площади допустим только как самая грубая прикидка — например, когда воздухообмен еще не определен и его оценивают по кратности. Но как только известен расход приточного воздуха, считать нужно именно от него. В этой статье разберем, какие исходные данные нужны для расчета производительности увлажнителя, как работает базовая формула, откуда брать влагосодержание воздуха, как выбрать тип оборудования и что проверить перед покупкой конкретной модели.

Коротко: порядок расчета

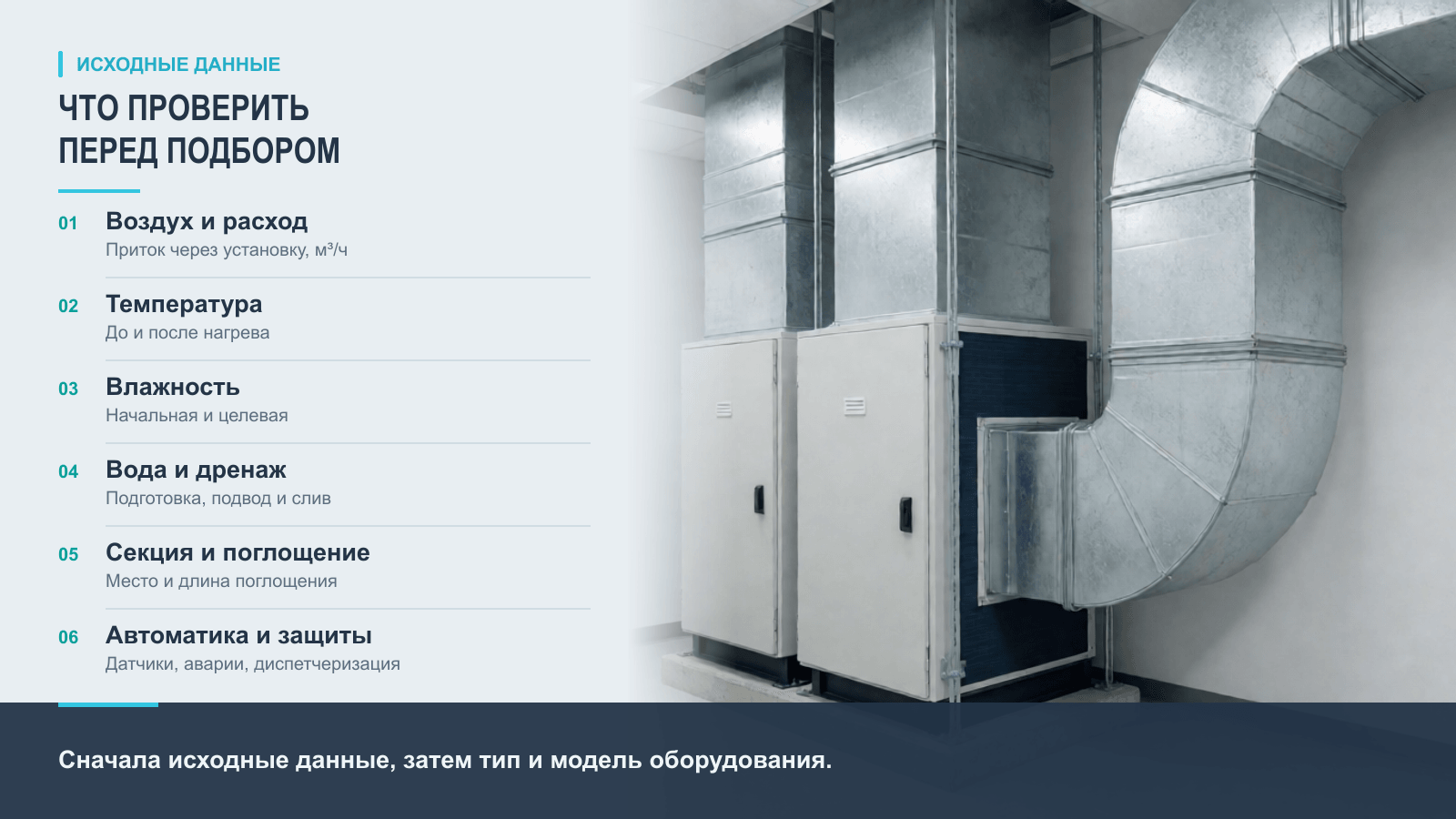

Какие данные нужны для расчета

Прежде чем подставлять числа в формулу, нужно собрать исходные данные. Каждый параметр влияет на результат, и отсутствие любого из них превращает расчет в угадывание.

• Расход приточного воздуха, м³/ч — главный параметр. Именно этот объем воздуха увлажнитель должен насытить влагой. Берется из проекта вентиляции или с шильдика/паспорта приточной установки.
• Плотность воздуха, кг/м³ — переводит объемный расход в массовый. Для типовых условий приточной вентиляции принимают около 1,2 кг/м³; при высоких температурах или нестандартном давлении значение уточняется.
• Температура наружного воздуха — определяет, сколько влаги воздух физически содержит на входе. Зимний наружный воздух почти сухой, даже если его относительная влажность высока.
• Относительная влажность наружного воздуха — вместе с температурой задает исходное влагосодержание.
• Температура воздуха после нагрева — после калорифера относительная влажность воздуха резко падает, хотя количество влаги в нем не меняется. Состояние «после нагрева» — это точка, от которой начинается увлажнение.
• Требуемая относительная влажность — целевой параметр в обслуживаемом помещении или в приточном канале (обычно 40–60 % для комфортных задач; для технологических процессов — по регламенту производства).
• Влагосодержание до увлажнения, г/кг — сколько граммов водяного пара приходится на килограмм сухого воздуха на входе в секцию увлажнения.
• Влагосодержание после увлажнения, г/кг — то же значение для целевого состояния воздуха.
• Продолжительность и режим работы — работает ли установка круглосуточно, снижается ли расход ночью, есть ли дежурный режим. От этого зависят требования к диапазону регулирования.
• Наличие рециркуляции — если часть воздуха возвращается из помещения, сначала определяют состояние смеси наружного и рециркуляционного потоков. Именно параметры смешанного воздуха становятся исходной точкой перед нагревом и увлажнением.
• Режимы минимальной и максимальной нагрузки — например, зимний расчетный режим и межсезонье. Увлажнитель должен устойчиво работать во всем диапазоне, а не только в расчетной точке.

Относительная влажность, абсолютная влажность и влагосодержание — в чем разница

Эти три величины постоянно путают, а для расчета годится только одна из них.

• Относительная влажность (%) показывает, насколько воздух насыщен влагой относительно максимума при данной температуре. Она меняется при нагреве и охлаждении, даже если количество влаги неизменно. Поэтому считать «разницу процентов» нельзя: 40 % при +5 °C и 40 % при +20 °C — это совершенно разное количество воды.
• Абсолютная влажность (г/м³) — масса водяного пара в кубометре воздуха. Величина наглядная, но неудобная для расчетов вентиляции: объем воздуха меняется с температурой.
• Влагосодержание (г/кг сухого воздуха) — масса пара на килограмм сухого воздуха. При нагреве без добавления влаги оно остается практически постоянным. При охлаждении — только до достижения точки росы; после начала конденсации влагосодержание уменьшается. Разница влагосодержаний Δd показывает, сколько воды нужно добавить в каждый килограмм сухого воздуха.

Как учитывать рециркуляцию

В системе со смесительной камерой нельзя просто умножить общий расход установки на параметры наружного воздуха или считать, что увлажняется только наружная часть потока. Увлажнитель работает со всем смешанным воздухом, но его начальное влагосодержание зависит от долей наружного и рециркуляционного потоков.

Почему площадь помещения — не главный параметр

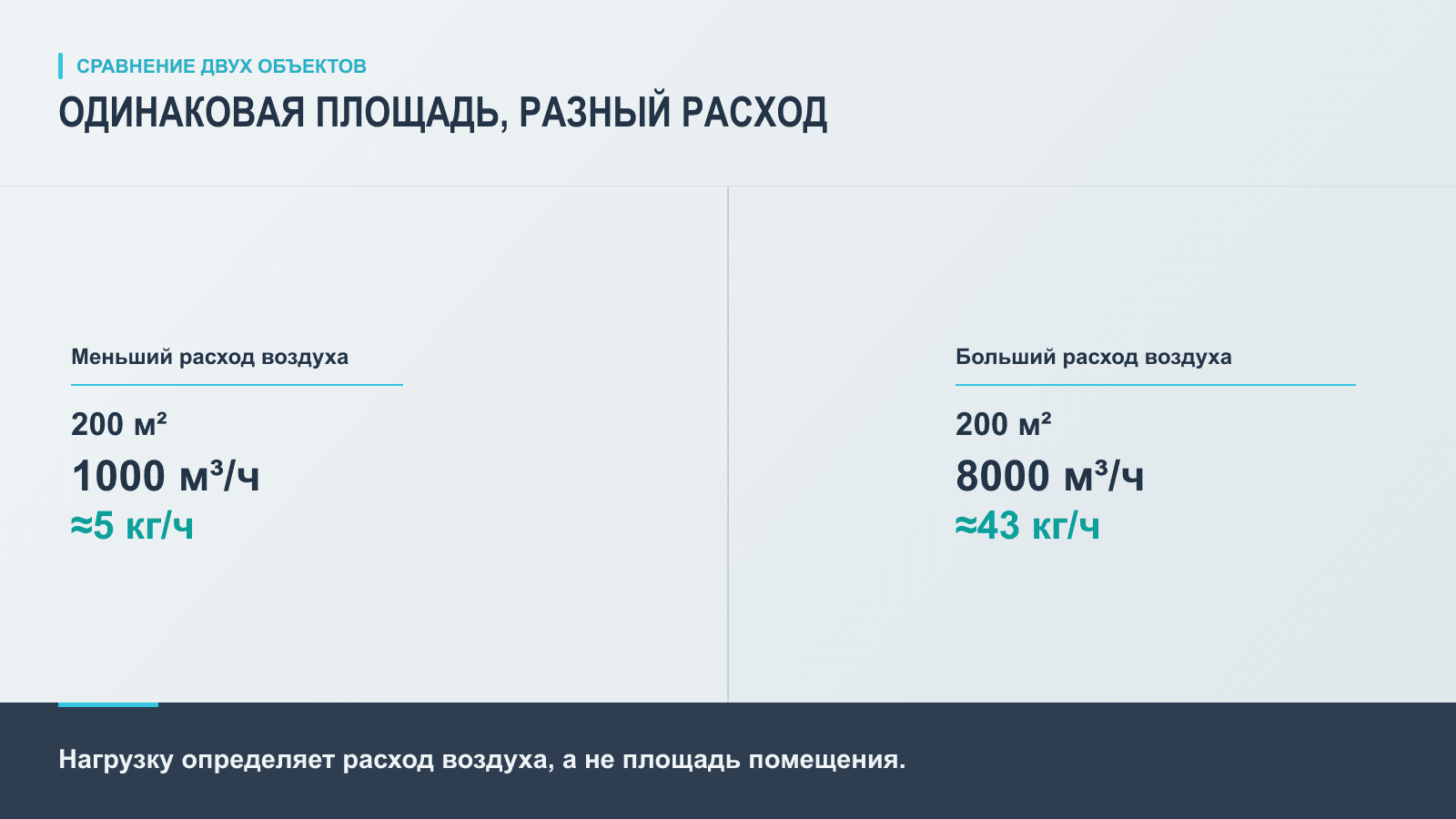

Представим два офисных помещения по 200 м² в одном городе. Требование одинаковое: 40 % относительной влажности зимой.

Площадь одинаковая — требуемая производительность отличается в шесть раз. Причина в том, что увлажнитель работает не с помещением, а с потоком воздуха. На результат влияют:

• расход приточного воздуха и кратность воздухообмена;
• температура приточного воздуха после нагрева;
• наружные климатические условия (расчетная зимняя температура и влажность);
• требуемая влажность в помещении или канале;
• доля наружного воздуха и наличие рециркуляции;
• режим работы установки — постоянный или переменный расход.

Площадь при этом не бесполезна: по ней можно предварительно оценить воздухообмен, если проектных данных еще нет (через высоту потолка и кратность). Но это промежуточный шаг для оценки расхода воздуха, а не основа для выбора увлажнителя.

Основная формула расчета

Физический смысл прост: L × ρ — это масса воздуха, проходящего через установку за час, в килограммах. Умножая ее на Δd, получаем массу воды, которую нужно добавить за час, в граммах. Деление на 1000 переводит результат в привычные кг/ч — именно в этих единицах указывается производительность увлажнителей в каталогах.

Важно понимать статус этой формулы. Это предварительная инженерная оценка, достаточная для выбора класса оборудования и бюджетирования. Финальный расчет выполняется по проектной методике: с учетом расчетных параметров наружного воздуха для конкретного города, режимов работы установки, потерь в парораспределении и характеристик конкретной модели по документации производителя.

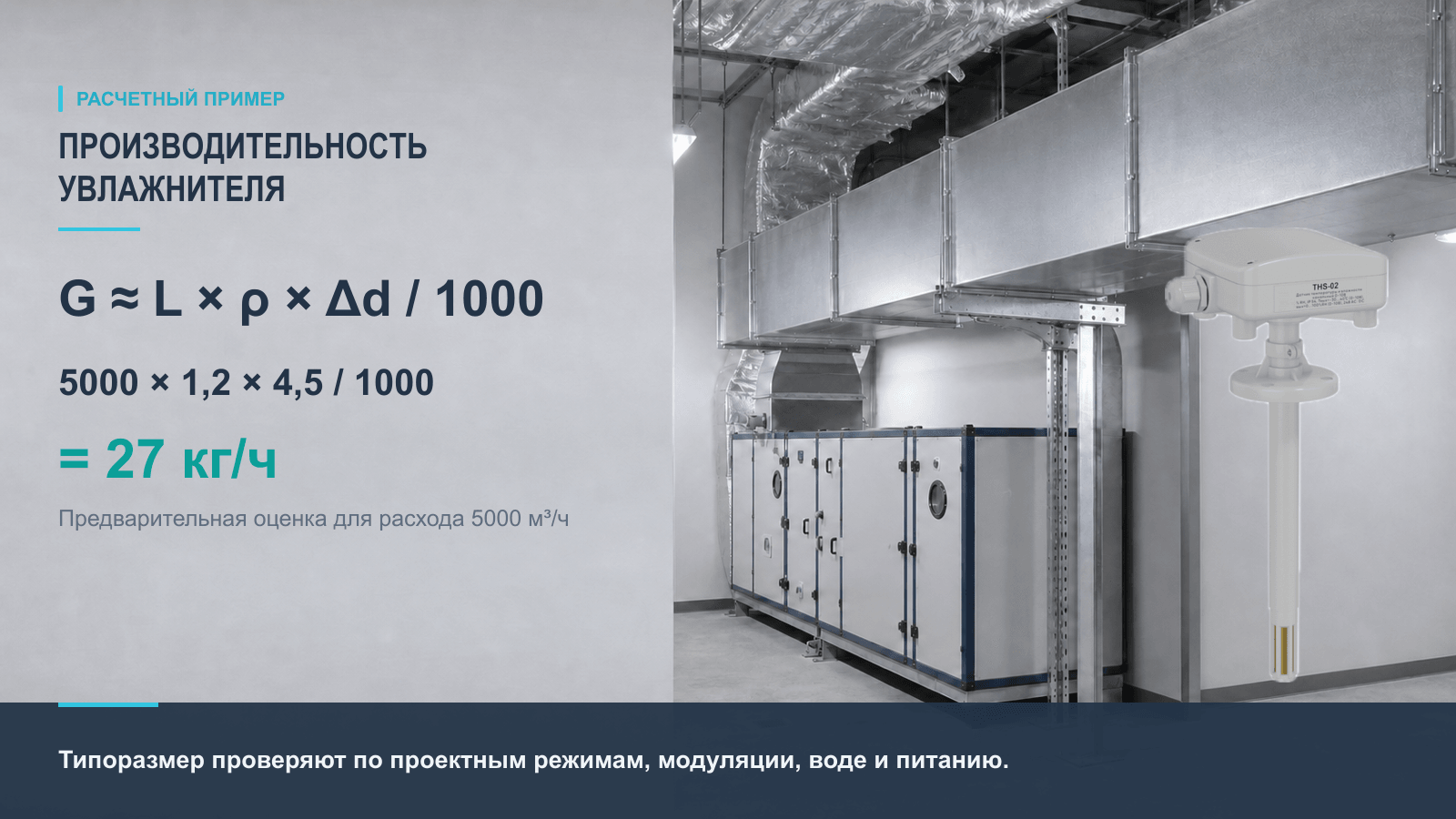

Расчетный пример: приточная установка на 5 000 м³/ч

Исходные данные:

• расход приточного воздуха: L = 5 000 м³/ч;
• плотность воздуха: ρ = 1,2 кг/м³;
• разница влагосодержания: Δd = 4,5 г/кг сухого воздуха.

Откуда взялись 4,5 г/кг: зимний наружный воздух после нагрева в калорифере до +20 °C имеет влагосодержание около 1,3 г/кг. Целевое состояние — +20 °C и 40 % относительной влажности — соответствует влагосодержанию около 5,8 г/кг. Разница: 5,8 − 1,3 = 4,5 г/кг.

Что делать с этой цифрой дальше — не менее важно, чем сам расчет.

Не округляйте слишком рано. 27 кг/ч — это расчетная потребность для конкретного режима. Если сразу записать «нужно 30», а потом «на всякий случай 35», запас накапливается на каждом шаге, и в итоге оборудование оказывается переразмеренным — а переразмеренный увлажнитель большую часть времени работает на малой доле мощности, где регулирование хуже.

Когда резерв действительно нужен. Запас обосновывают конкретным расчетным сценарием: подтвержденным будущим увеличением расхода воздуха, необходимым временем выхода объекта на режим, потерями в системе распределения или особенностями типоразмерного ряда. Если наружные условия могут быть тяжелее принятых, для них выполняют отдельный расчет. Универсального процента запаса для всех объектов нет.

Когда резерв вреден. Автоматически закладывать запас «для надежности» не стоит: увлажнитель с большим избытком производительности при малой фактической нагрузке работает в нижней части диапазона регулирования, чаще тактует и хуже держит уставку.

Проверьте рабочий диапазон. Для полученных 27 кг/ч логично рассмотреть для предварительного выбора оборудование порядка 30 кг/ч, после чего проверить по документации: способна ли модель устойчиво отдавать и минимальную нагрузку (например, в межсезонье, когда Δd падает до 1–2 г/кг), и максимальную. Диапазон и тип регулирования (ступенчатое, плавное) указаны в документации производителя.

Откуда взять влагосодержание

Влагосодержание не измеряется датчиком напрямую — его определяют по температуре и относительной влажности. На практике используются три подхода.

Психрометрическая диаграмма (i-d-диаграмма)

Классический инструмент инженера. На диаграмме находится точка по температуре и относительной влажности, и по ней считывается влагосодержание. Процессы вентиляции видны как последовательные изменения состояния: при нагреве без добавления влаги d практически не меняется, при паровом увлажнении влагосодержание растет при небольшом изменении температуры, а адиабатическое увлажнение протекает приблизительно при постоянной энтальпии и сопровождается охлаждением воздуха. Направление линий на листе зависит от принятого типа и ориентации диаграммы.

Таблицы и инженерные калькуляторы

Табличные значения влагосодержания для типовых сочетаний температуры и влажности есть в справочниках. Быстрее — онлайн-инструменты: калькулятор подбора увлажнителя на нашем сайте принимает фактические и требуемые температуру и влажность и выполняет предварительную оценку производительности.

Расчет по температуре и относительной влажности

Влагосодержание вычисляется через давление насыщенного пара при данной температуре, относительную влажность и барометрическое давление. Этот способ используется в расчетных программах; вручную им пользуются редко, но полезно понимать, что за табличными значениями стоит именно эта физика.

Какой бы способ вы ни выбрали, последовательность одна:

1. определить состояние воздуха до увлажнения (температура после нагрева и фактическая влажность);
2. определить требуемое состояние после увлажнения;
3. найти влагосодержание для обеих точек;
4. вычислить разницу Δd;
5. подставить Δd в формулу производительности.

Как выбрать тип увлажнителя

Когда требуемая производительность известна, следующий вопрос — способ увлажнения. Универсально «лучшего» типа не существует: у каждого свои требования к воде, электропитанию и монтажу.

Канальные увлажнители воздуха для вентиляции — модели для монтажа в составе приточной установки или воздуховода. При выборе проверяют расход воздуха, производительность, длину поглощения, требования к воде, дренажу и автоматике.

Паровые увлажнители

Паровые увлажнители в каталоге

Принцип работы: вода кипятится в цилиндре (электродные модели — током через воду, ТЭНовые — нагревательными элементами), и образовавшийся пар подается в воздуховод через парораспределитель. Увлажнение считается изотермическим: температура воздуха изменяется незначительно по сравнению с адиабатическим процессом.

• Вода: электродные модели работают на обычной водопроводной воде с определенной электропроводностью — на полностью обессоленной воде электродный принцип не работает. ТЭНовые допускают деминерализованную воду. Конкретные требования к проводимости и жесткости — по документации модели.
• Дренаж: обязателен — цилиндр периодически сливает воду для удаления концентрата солей.
• Секция: нужен прямой участок воздуховода после парораспределителя, на котором пар успевает поглотиться воздухом без конденсации.
• Автоматика: типично плавное регулирование по внешнему сигналу или встроенному контроллеру.
• Применение: офисы, медицинские и чистые помещения, музеи, производственные приточные установки — везде, где важна гигиеничность и не хочется охлаждать воздух.
• Преимущества: пар образуется при кипении воды, не переносит растворенные минеральные соли и обеспечивает предсказуемое регулирование при соблюдении требований производителя.
• Ограничения: высокое энергопотребление (порядка 0,75 кВт на 1 кг/ч пара), расход цилиндров у электродных моделей.
• Риски неправильного применения: недостаточная длина участка поглощения пара — конденсат в воздуховоде; неподходящая вода — ускоренный износ цилиндра.

В каталоге паровые увлажнители представлены сериями Carel (humiSteam X-Plus, compactSteam) и UNIRAY HSE с производительностью от 1,5 до 130 кг/ч.

Ультразвуковые увлажнители

Промышленные ультразвуковые увлажнители в каталоге

Принцип работы: пьезоэлементы распыляют воду в мелкодисперсный аэрозоль, который испаряется в потоке воздуха. Увлажнение адиабатическое — воздух при этом охлаждается.

• Вода: требуется деминерализованная (обратный осмос) — иначе растворенные соли осядут белым налетом на оборудовании и в помещении.
• Дренаж: необходим для слива из поддона и промывки.
• Секция: нужен достаточный участок испарения аэрозоля; необходимость поддона и каплеуловителя определяется конструкцией, режимом и документацией конкретной системы.
• Автоматика: плавное регулирование, низкое энергопотребление силовой части.
• Применение: объекты, где попутное охлаждение полезно или допустимо, и где есть водоподготовка.
• Преимущества: энергопотребление в разы ниже парового при той же производительности.
• Ограничения: обязательная водоподготовка, охлаждение приточного воздуха (может потребовать догрева), гигиенические требования к обслуживанию.
• Риски неправильного применения: работа на неподготовленной воде — солевой налет; игнорирование охлаждения воздуха — жалобы на «холодный приток» зимой.

Адиабатические системы: форсуночные и дисковые

Принцип работы: вода распыляется форсунками под давлением (системы типа humiFog) или разбрасывается вращающимся диском (humiDisk) и испаряется, отбирая тепло у воздуха.

• Вода: для форсуночных систем высокого давления — деминерализованная; требования конкретной системы — по документации.
• Дренаж: обязателен, включая поддон секции.
• Секция: полноценная секция увлажнения с каплеуловителем.
• Автоматика: управление насосной станцией и ступенями форсунок.
• Применение: большие расходы воздуха и высокие производительности, где паровое увлажнение экономически невыгодно; технологические процессы, которым полезно адиабатическое охлаждение.
• Преимущества: низкие эксплуатационные затраты на больших производительностях, эффект бесплатного охлаждения летом.
• Ограничения: сложнее монтаж и водоподготовка, требуется место под секцию.
• Риски неправильного применения: установка без учета охлаждения воздуха; недостаточное обслуживание форсунок и каплеуловителей.

Ультразвуковые (humiSonic), дисковые (humiDisk) и форсуночные (humiFog) серии также представлены в каталоге увлажнителей — используйте фильтры по способу увлажнения и типу устройства.

Что проверить перед выбором модели

Практический чеклист. Каждый пункт — реальная причина, по которой «правильно рассчитанный» увлажнитель не запускается или работает плохо.

• Требуемая производительность, кг/ч — по расчету, с осознанным (а не автоматическим) резервом.
• Минимальная и максимальная нагрузка — попадают ли оба режима в диапазон регулирования модели.
• Тип увлажнения — паровой или адиабатический, с учетом влияния на температуру приточного воздуха.
• Напряжение питания и число фаз — модели малой производительности обычно 1×230 В, средней и большой — 3×400 В. Проверьте доступную мощность: паровой увлажнитель на 25 кг/ч потребляет около 19 кВт.
• Качество и подготовка воды — проводимость и жесткость для электродных моделей, обратный осмос для ультразвуковых и форсуночных.
• Давление воды — соответствие требованиям подключения по документации.
• Дренаж — наличие канализации рядом с точкой установки, термостойкость дренажной линии для паровых моделей.
• Монтажная секция — есть ли место в приточной установке или на воздуховоде для распределителя и сервисного доступа.
• Длина участка испарения/поглощения — достаточен ли прямой участок после парораспределителя или секции распыления.
• Автоматика и регулирование — вкл/выкл или плавное, встроенный контроллер или внешний сигнал.
• Датчики влажности — канальные или комнатные, их количество и размещение.
• Защита от протечки — датчики протечки и запорная арматура в зоне установки.
• Требования к обслуживанию — замена или чистка цилиндров, промывка, доступность расходных материалов.
• Совместимость с ПЛК и диспетчеризацией — какие входы/выходы и интерфейсы поддерживает модель, есть ли Modbus.

Типичные ошибки

1. Выбор только по площади помещения. Игнорируется расход воздуха — главный фактор. Результат: увлажнитель в разы меньше или больше необходимого.
2. Игнорирование наружного воздуха. Расчет ведется «от помещения», хотя вся влага уходит на доувлажнение сухого наружного воздуха. Чем больше его доля, тем выше нагрузка.
3. Расчет по относительной влажности без влагосодержания. «Было 20 %, нужно 45 % — значит, добавить 25 %» — так считать нельзя: проценты при разных температурах означают разное количество воды.
4. Отсутствие проверки по режимам. Модель подобрана на расчетный зимний режим, а в межсезонье нагрузка падает ниже минимума регулирования — увлажнитель тактует.
5. Неправильный тип воды. Электродный паровой увлажнитель на обессоленной воде не набирает ток; ультразвуковой на водопроводной воде покрывает все вокруг солевым налетом.
6. Отсутствие дренажа. Место установки выбрано без канализации — слив концентрата и промывка невозможны.
7. Неправильное размещение датчика влажности. Датчик у двери, у приточной решетки или на солнце показывает не то, что происходит в рабочей зоне или канале.
8. Слишком короткая парораспределительная секция. Пар не успевает поглотиться — конденсат стекает по воздуховоду, срабатывают датчики протечки.
9. Нет защиты от переувлажнения. Без ограничительного гигростата в канале сбой регулирования приводит к конденсату в воздуховодах и на решетках.
10. Модель выбрана без проверки диапазона регулирования. Номинал совпал с расчетом, но минимальная устойчивая производительность оказалась выше фактической потребности в теплый период.

Связь с автоматикой

Увлажнитель — не автономный прибор, а исполнительное устройство в контуре регулирования влажности. Проектировать его подключение нужно одновременно с выбором модели.

Как увлажнитель получает сигнал управления. Возможны два подхода: встроенный контроллер увлажнителя сам замыкает контур (к нему напрямую подключается датчик влажности), либо увлажнитель работает ведомым — внешний ПЛК или контроллер вентустановки вычисляет требуемую производительность и передает задание.

Где размещается датчик влажности. Для регулирования по помещению — в представительной точке рабочей зоны, вдали от дверей, приточных струй и источников тепла. Для регулирования по каналу — канальный датчик после секции увлажнения на участке, где влага уже полностью поглощена воздухом. Канальные и комнатные датчики влажности и температуры представлены в разделе датчиков.

Зачем нужен датчик ограничения влажности. Ограничительный гигростат или канальный датчик высокого ограничения защищает воздуховод: при превышении заданного порога он снижает или отключает увлажнение независимо от основного контура. Уставку и место установки выбирают по проекту и рекомендациям производителя. Без такой защиты сбой регулирования может привести к конденсации влаги в воздуховоде.

Интеграция с ПЛК и диспетчеризацией. Типовой набор сигналов, встречающийся у канальных увлажнителей:

• аналоговое задание производительности 0–10 В или 4–20 мА;
• дискретный сигнал разрешения работы (блокировка от вентилятора или ПЛК);
• релейные выходы аварии и состояния;
• цифровой интерфейс RS485/Modbus для диспетчеризации — уставки, фактическая производительность, коды аварий.

Конкретный состав входов/выходов и карту Modbus-регистров нужно проверять по документации выбранной модели — он отличается между сериями и опциями контроллера. Контроллеры и модули ввода-вывода для обвязки вентустановки — в разделе ПЛК и периферии.

Почему нельзя просто включить увлажнитель параллельно вентилятору. Увлажнитель, запускаемый «вместе с вентиляцией» без датчиков и блокировок, не знает ни фактической влажности, ни того, идет ли воздух по каналу. Остановился вентилятор — пар продолжает поступать в неподвижный воздух и конденсируется. Минимально корректная схема — это как минимум блокировка по потоку воздуха, регулирующий датчик и ограничительный гигростат.

Предварительный расчет онлайн

Для быстрой оценки используйте калькулятор подбора увлажнителя: он принимает фактические и требуемые температуру и влажность, расход воздуха или габариты помещения и считает ориентировочную производительность. Калькулятор помогает выполнить предварительную оценку — для окончательного подбора сверьте результат с проектными параметрами, режимами вентиляционной установки и документацией производителя.

Оборудование в каталоге

Под рассчитанную производительность в каталоге увлажнителей можно подобрать оборудование по фильтрам: способ увлажнения, тип устройства, напряжение питания, производительность от 0,5 до 150 кг/ч. Примеры моделей разных классов:

• Carel humiSteam X-Plus, 1,5 кг/ч, 1×230 В — пример электродного парового увлажнителя малой производительности;
• Carel humiSteam X-Plus, 25 кг/ч, 3×400 В — пример модели, которая не покрывает расчетные 27 кг/ч и показывает, почему нельзя выбирать ближайший номинал вниз;
• UNIRAY HSE, 35 кг/ч, 3×400 В — пример следующего типоразмера выше расчетной потребности; диапазон регулирования и применимость нужно проверить по документации и условиям объекта.

Вопросы и ответы

Можно ли выбрать увлажнитель только по площади помещения?

Нет. Площадь не учитывает расход приточного воздуха — главный параметр нагрузки на увлажнитель. Два помещения одинаковой площади с разным воздухообменом требуют разной производительности. Площадь допустимо использовать только для грубой предварительной оценки воздухообмена, когда проектных данных еще нет.

Какой расход воздуха нужен для расчета?

Используют расход воздуха через секцию увлажнения в м³/ч — из проекта вентиляции или паспорта установки. При наличии рециркуляции сначала определяют влагосодержание смеси наружного и возвратного воздуха, а затем рассчитывают требуемое увеличение влагосодержания всего потока.

Что такое влагосодержание воздуха?

Влагосодержание — это масса водяного пара в граммах на килограмм сухого воздуха (г/кг). При нагреве без добавления влаги оно практически не меняется. При охлаждении оно сохраняется только до точки росы, после которой начинается конденсация. Для расчета увлажнения используют разницу влагосодержаний между начальным и требуемым состоянием воздуха.

Как посчитать производительность увлажнителя?

По формуле G ≈ L × ρ × Δd / 1000, где L — расход воздуха в м³/ч, ρ — плотность воздуха (около 1,2 кг/м³), Δd — разница влагосодержания до и после увлажнения в г/кг. Например, для 5 000 м³/ч и Δd = 4,5 г/кг: 5 000 × 1,2 × 4,5 / 1000 = 27 кг/ч. Это предварительная оценка — финальный подбор выполняется по проектной методике.

Почему расчетная производительность отличается от номинальной?

Номинальная производительность указывается для стандартных условий испытаний. Фактическая отдача зависит от параметров воды и электросети, состояния цилиндра или форсунок, противодавления в воздуховоде. Поэтому расчетную потребность сверяют с рабочим диапазоном модели по документации, а не только с номиналом.

Чем паровой увлажнитель отличается от ультразвукового?

Паровой кипятит воду и подает образовавшийся пар, практически не охлаждая воздух, но требует значительной мощности. Ультразвуковой распыляет воду в аэрозоль, расходует меньше электричества на само распыление, но охлаждает воздух и обычно требует деминерализованной воды. Выбор зависит от требований к гигиене, энергетики объекта, секции увлажнения и наличия водоподготовки.

Нужен ли запас по производительности?

Не автоматически. Запас обосновывают расчетными режимами, подтвержденным будущим ростом воздухообмена, временем выхода на режим, потерями распределения и типоразмерным рядом производителя. Одновременно проверяют минимальную устойчивую производительность: слишком большой номинал может ухудшить регулирование при малой нагрузке.

Где устанавливать датчик влажности?

Для регулирования по помещению — в представительной точке рабочей зоны, вдали от дверей, приточных струй и источников тепла. Для регулирования по каналу — после секции увлажнения, на участке, где влага полностью поглощена воздухом. Дополнительно в приточном канале ставится ограничительный датчик для защиты от переувлажнения.

Заключение: алгоритм подбора

1. Определите расход приточного воздуха и долю наружного воздуха.
2. Зафиксируйте параметры воздуха до увлажнения (после нагрева) и требуемые после.
3. Найдите влагосодержание обеих точек и их разницу Δd.
4. Рассчитайте производительность: G ≈ L × ρ × Δd / 1000.
5. Проверьте режимы минимальной и максимальной нагрузки и решите, нужен ли резерв.
6. Выберите тип увлажнения — паровой или адиабатический — под задачи объекта.
7. Проверьте воду, дренаж, монтажную секцию, электропитание и схему автоматики.
8. Согласуйте финальную модель с проектом и документацией производителя.
