Датчик концентрации CO2 WALL AIR QUALITY SENSOR CO2 (OUT 0-10VDC)

Артикул DPWQ402000

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

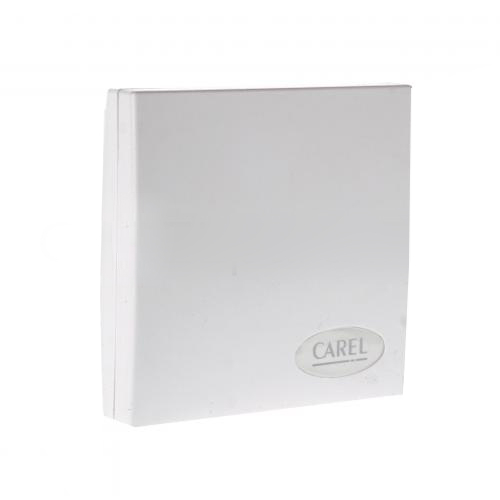

Настенный датчик CO? CAREL DPWQ402000 (NDIR, 0-2000/5000 ppm, 0-10 В / 4-20 мА)

Настенный датчик содержания углекислого газа CAREL DPWQ402000 предназначен для непрерывного мониторинга качества воздуха в жилых, коммерческих и офисных помещениях, школах, конференц-залах и торговых центрах. Применяется в системах вентиляции по требованию (Demand Controlled Ventilation, DCV) для управления притоком свежего воздуха в зависимости от фактической загрузки помещения, что обеспечивает значительную экономию электроэнергии.

Чувствительный элемент выполнен на основе оптического недисперсионного инфракрасного анализатора (NDIR) с технологией автоматической фоновой калибровки (логика ABC). DIP-переключателями на плате выбираются диапазон измерения (0-2000 ppm или 0-5000 ppm) и тип выходного сигнала (0-10 В или 4-20 мА). Погрешность измерения составляет ±30 ppm + ±3% от измеренного значения. Долговременная стабильность — менее 2% за 15 лет. Датчик оснащен беспотенциальным переключающим релейным выходом (24 В). Настраиваемый порог срабатывания реле устанавливается потенциометром SET в диапазоне 10-95% от выбранного диапазона измерения.

Время выхода на рабочий режим составляет приблизительно 1 час, время срабатывания — менее 2 минут. Питание 24 В переменного или постоянного тока (±10%), потребляемая мощность менее 1,5 Вт (постоянный ток) или 2,9 В·А (переменный ток). Корпус выполнен из пластика ABS, цвет — чистый белый (RAL 9010). Монтаж осуществляется на стену или на монтажную коробку диаметром 55 мм. Степень защиты IP30. Датчик совместим с контроллерами CAREL и сторонними BMS-системами, поддерживающими вход 0-10 В или 4-20 мА.

Технические характеристики

Параметр Значение
Артикул DPWQ402000
Тип датчика CO? (углекислый газ), настенный
Принцип измерения Оптический NDIR (недисперсионный инфракрасный анализ)
Диапазон измерения CO? 0-2000 ppm или 0-5000 ppm (выбор DIP-переключателем)
Выходной сигнал CO? 0-10 В постоянного напряжения или 4-20 мА (выбор DIP-переключателем)
Релейный выход Беспотенциальный переключающий, 24 В (настраиваемый порог)
Погрешность измерения CO? ±30 ppm + ±3% от измеренного значения
Долговременная стабильность <2% за 15 лет
Температурная зависимость CO? ±5 ppm/°C или ±0,5% от измеренного значения/°C (по наибольшему)
Время срабатывания <2 минут
Время выхода на рабочий режим прибл. 1 час
Питание 24 В перем. тока ±10% или 24 В пост. тока ±10%
Потребляемая мощность <1,5 Вт (24 В пост. тока), <2,9 В·А (24 В перем. тока)
Степень защиты IP30
Материал корпуса Пластик ABS, чистый белый (RAL 9010)
Габариты (Ш?В?Г) 85?85?27 мм
Монтаж Настенный или на монтажную коробку O 55 мм

DPWQ402000

Датчик концентрации CO2 WALL AIR QUALITY SENSOR CO2 (OUT 0-10VDC)
Перед выбором и заказом

Частые вопросы о датчике

Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
