Carel

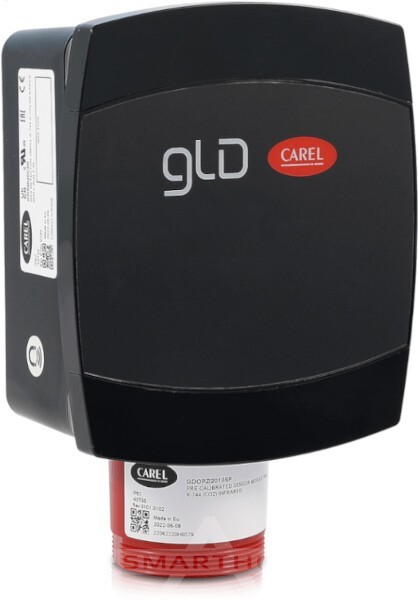

Газоанализатор GAS DETECTOR CO2 INFRA RED VERSION OUT: 0-5V, 1-5V, 0-10V, 2-10V, 4-20MA, RS485 MODBUS

Артикул GDSBI20C00

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

Детекторы утечки хладагента CAREL серии GLD SMALL (NDIR / полупроводниковые)

Детекторы газа CAREL серии GLD SMALL предназначены для непрерывного мониторинга концентрации хладагентов в системах холодильного оборудования, чиллеров, тепловых насосов и установок кондиционирования. Обеспечивают раннее обнаружение утечек в машинных отделениях, торговых залах супермаркетов и промышленных холодильных центрах. Соответствуют требованиям стандартов European F-GAS, EN 378 и ASHRAE 15.

В зависимости от модификации используются три технологии: инфракрасный NDIR-анализатор (для CO?), полупроводниковые сенсоры (для HFC, HFO, HC) и электрохимические элементы (для NH?). Питание 24 В переменного или постоянного тока (±20%). Выходной сигнал (4-20 мА / 0-10 В / 1-5 В / 2-10 В) и настройки порогов конфигурируются через бесплатное приложение RILEVA TE (Bluetooth) или регистры Modbus. Датчики оснащены двумя релейными выходами SPDT (1 А, 24 В) для сигнализации превышения порогов предупреждения и аварии с функцией Fail-Safe и настраиваемой задержкой.

Корпус со степенью защиты IP67 (для полупроводниковых версий) или IP66 устойчив к пыли и водяным струям. Последовательный интерфейс RS485 Modbus RTU (оптоизолированный) позволяет интегрировать детекторы в системы диспетчеризации BMS. Диапазон рабочих температур от -40 до +50 °C, влажность 5-90% без конденсата. Детекторы поставляются предварительно откалиброванными. Монтаж вертикальный, сенсором вниз.

Технические характеристики

Параметр Значение
Артикулы GDSBI20C00, GDWBS03A00, GDSBSHFC00, GDSBSMXC00
Тип детектора / Принцип GDSBI20C00: CO? (R-744), инфракрасный (NDIR)
GDWBS03A00: R290 (пропан), полупроводниковый
GDSBSHFC00: R404A, полупроводниковый
GDSBSMXC00: R507A, полупроводниковый
Диапазон измерения NDIR: 0…4000 ppm
Полупроводниковые: 0…1000 ppm или 0…10000 ppm
Питание 24 В перем. тока ±20% (50/60 Гц) или 24 В пост. тока ±20%
Выходной сигнал 4-20 мА / 0-10 В / 1-5 В / 2-10 В (выбор через приложение)
Релейные выходы 2 x SPDT (1 А, 24 В перем./пост. тока): предупреждение и авария
Интерфейс RS485 Modbus RTU (оптоизолированный), Bluetooth (приложение RILEVA TE)
Степень защиты GDSBI20C00: IP67
GDWBS03A00, GDSBSHFC00, GDSBSMXC00: IP66
Диапазон рабочих температур -40…+50 °C
Диапазон рабочей влажности 5-90% отн. влажности (без конденсации)
Гистерезис ±5% от значения порога
Настраиваемая задержка 0-20 мин (шаг 1 мин)
Fail-Safe реле Да, настраиваемое
Точность NDIR: ±5%
Полупроводниковые: <-10%/+15%
Время прогрева NDIR: 2 мин
Полупроводниковые: 5 мин Ресурс сенсора NDIR: 7 лет
Полупроводниковые: 5 лет Калибровка Предварительная калибровка на заводе (NDIR: не требуется, полупроводниковые: 12 мес) Монтаж Вертикальный, сенсором вниз

GDSBI20C00

Газоанализатор GAS DETECTOR CO2 INFRA RED VERSION OUT: 0-5V, 1-5V, 0-10V, 2-10V, 4-20MA, RS485 MODBUS
Перед выбором и заказом

Частые вопросы о датчике

Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
