Датчик NTC SENSOR NTC WS IP67 -40T105 STRAP-ON L=1,5M PCK 10PCS

Name: Датчик NTC SENSOR NTC WS IP67 -40T105 STRAP-ON L=1,5M PCK 10PCS
Brand: Carel
SKU: NTC015WS01
Price: 1750.00 RUB
Availability: InStock

Артикул NTC015WS01

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

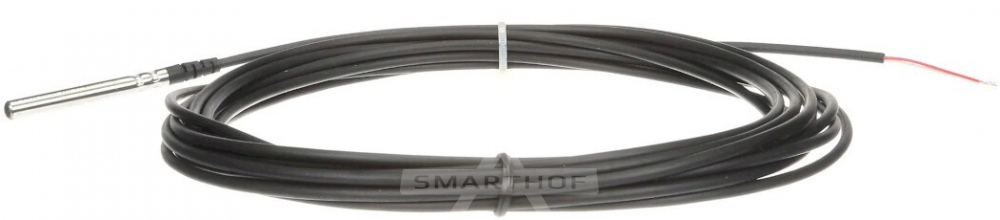

Накладные датчики CAREL серии NTC*WS (NTC 10 кОм, IP67, медный колпачок)

Накладные пассивные датчики температуры CAREL серии NTC*WS предназначены для измерения температуры на поверхности трубопроводов в системах HVAC, холодильном оборудовании и тепловых насосах. Чувствительный элемент выполнен на основе NTC-термистора 10 кОм ±1% при 25°C (Beta 3435). Датчики применяются для контроля температуры всасывающих и нагнетательных линий компрессоров, а также для защиты от перегрева и обмерзания.

Корпус чувствительного элемента выполнен из медного колпачка (4?16 мм) с уплотнением из полиуретановой резины. Степень защиты IP67 позволяет использовать датчики в условиях повышенной влажности и конденсации. Термическая постоянная времени составляет приблизительно 50 секунд в воздухе. Коэффициент рассеяния — 3 мВт. Диапазон рабочих температур от -40 до +105 °C. Точность: ±0.3°C при 25°C, ±1°C в диапазоне -40…80°C, ±1.5°C в диапазоне 80…105°C.

Кабель черного цвета с изоляцией из термопластичной резины, сечение жил 2?0,25 мм?, диаметр 3,3 мм. На конце кабеля установлены штырьковые контакты для удобства подключения. Для монтажа рекомендуется использовать специальный инструмент для стяжки кабеля Carel CM00000006 с усилием затяжки 250 Н (риска 6). Датчики совместимы со всеми контроллерами CAREL, поддерживающими подключение NTC 10 кОм. Поставляются в упаковке по 10 штук.

Технические характеристики

Параметр	Значение
Артикул	NTC015WS01
Длина кабеля	1,5 м
Тип чувствительного элемента	NTC 10 кОм ±1% при 25°C, Beta 3435
Диапазон рабочих температур	-40…+105 °C
Точность	±0,3°C (25°C), ±1°C (-40…80°C), ±1,5°C (80…105°C)
Степень защиты	IP67
Термическая постоянная времени (воздух)	прибл. 50 с
Коэффициент рассеяния (воздух)	3 мВт
Кабель	Черный, термопластичная резина, 2?0,25 мм?, O 3,3 мм
Материал корпуса чувствительного элемента	Медный колпачок 4?16 мм, уплотнение из полиуретановой резины
Соединение	Штырьковые контакты на кабеле
Усилие затяжки стяжки	тип. 250 Н, макс. 260 Н
Упаковка	10 шт.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
