Датчик NTC SENSOR NTC WH IP68 -50T105 CABLE 3M PCK 10 PCS
Код товара: 224178
Артикул: NTC030WH01
Наличие: Мало
Датчик NTC SENSOR NTC WH IP68 -50T105 CABLE 3M PCK 10 PCS
1 060 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

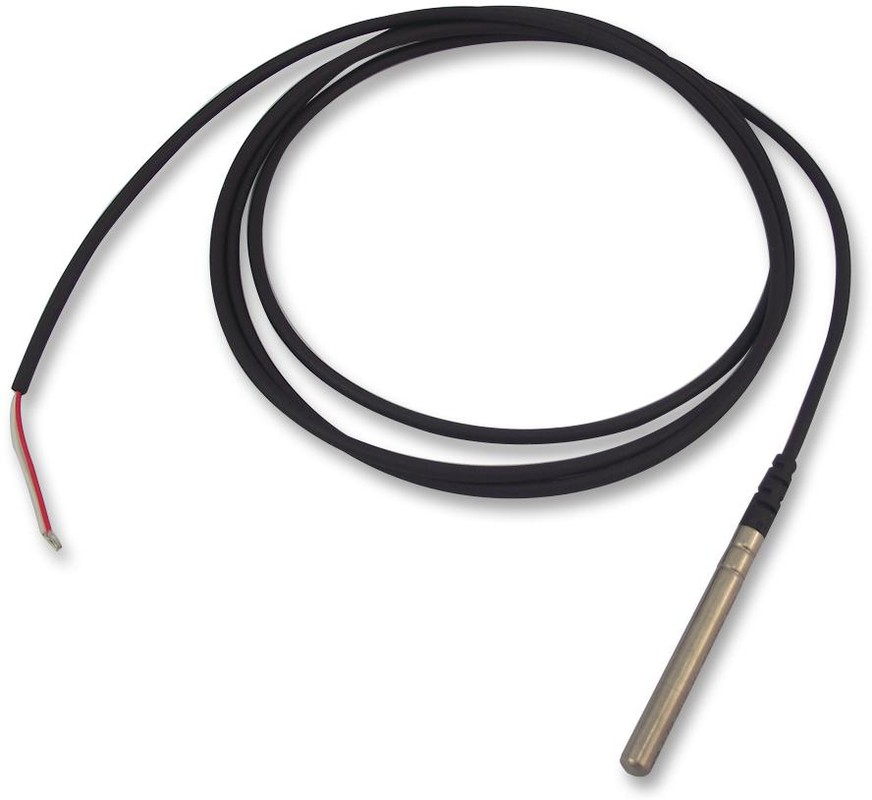

Погружные датчики CAREL серии NTC*WH (NTC 10 кОм, IP68, AISI 316)
Погружные пассивные датчики температуры CAREL серии NTC*WH предназначены для измерения температуры жидкостей в системах HVAC, холодильном оборудовании, чиллерах и тепловых насосах. Чувствительный элемент выполнен на основе NTC-термистора 10 кОм ±1% при 25°C (Beta 3435). Датчики применяются для контроля температуры воды, гликолевых растворов и других технологических жидкостей в трубопроводах и емкостях.
Корпус чувствительного элемента выполнен из полипропиленового сополимера с наружным колпачком из нержавеющей стали AISI 316. Степень защиты IP68 позволяет использовать датчики в условиях постоянного контакта с жидкостью и полного погружения. Термическая постоянная времени составляет приблизительно 30 секунд в воздухе. Коэффициент рассеяния — около 2,2 мВт/°C. Диапазон рабочих температур от -50 до +105 °C. Точность: ±0.3°C при 25°C, ±1.2°C при -20°C, ±1°C при 80°C.
Кабель двухжильный в двойной изоляционной оболочке из термопластичного эластомера, предназначенного для работы в воде. Жилы AWG22, луженая медь. Наружный диаметр кабеля 3.5 мм. Концы кабеля зачищены под винтовые клеммники контроллера. Датчики совместимы со всеми контроллерами CAREL, поддерживающими подключение NTC 10 кОм. Для монтажа доступны муфты из никелированной латуни (до 35 бар) и AISI 316 (до 40 бар). Модели длиной 1,5 м, 3 м и 6 м имеют сертификацию NSF. Поставляются в упаковке по 10 штук.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикулы | NTC015WH01, NTC030WH01, NTC060WH01 |
| Длина кабеля | NTC015WH01: 1,5 м NTC030WH01: 3,0 м NTC060WH01: 6,0 м |
| Тип чувствительного элемента | NTC 10 кОм ±1% при 25°C, Beta 3435 |
| Диапазон рабочих температур | -50…+105 °C |
| Точность | ±0,3°C (25°C), ±1°C (80°C), ±1,2°C (-20°C) |
| Степень защиты | IP68 |
| Термическая постоянная времени (воздух) | прибл. 30 с |
| Коэффициент рассеяния (воздух) | прибл. 2,2 мВт/°C |
| Кабель | Двухжильный, AWG22, двойная изоляция, термопластичный эластомер, макс. диам. 3,5 мм |
| Материал корпуса чувствительного элемента | Полипропиленовый сополимер с колпачком AISI 316 |
| Соединение | Зачищенные концы кабеля (5±1 мм) |
| Упаковка | 10 шт. |
| Сертификация |
| NSF (модели 1,5 м, 3 м, 6 м) |
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
