Carel

Датчик NTC SENSOR PASS THROUGH WITH HEATER - SILICON CABLE 3M.-50/110C. WITH HANDLE

Артикул NTCINF0340

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

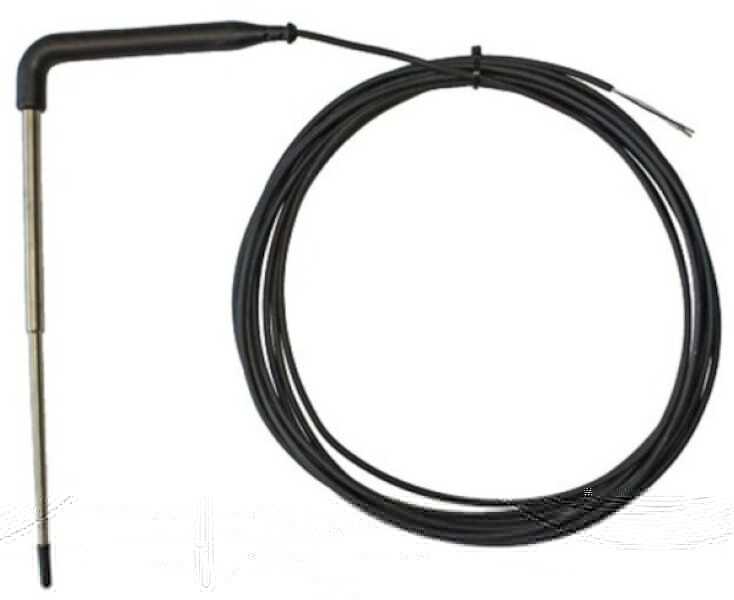

Зондовый датчик CAREL NTCINF0340 с подогревом (NTC 10 кОм, AISI 316, для пищевых продуктов)

Зондовый датчик температуры CAREL NTCINF0340 со встроенной системой подогрева предназначен для измерения температуры в толще замороженных пищевых продуктов и в средах с отрицательными температурами. Чувствительный элемент выполнен на основе NTC-термистора 10 кОм ±1% при 25°C (Beta 3435). Датчик применяется в системах мониторинга температурного режима хранения и транспортировки замороженных продуктов, где требуется предотвращение намерзания зонда.

Зонд выполнен из нержавеющей стали AISI 316, длина 100 мм, диаметр 4 мм, с заостренным наконечником для легкого проникновения в продукт. Наполнение колпачка — алюминий. Встроенный нагреватель (24 В пер. тока, 20 Вт, сопротивление 7 Ом ±0,6 Ом с последовательным диодом) предотвращает обмерзание зонда при работе в низкотемпературных средах. Степень защиты IP67 обеспечивает герметичность чувствительного элемента. Термическая постоянная времени составляет приблизительно 45 секунд в воздухе.

Конструкция включает кабель длиной 3 м с оболочкой из термопластика, совместимого с пищевыми продуктами. Кабель содержит 4 проводника сечением 0,15 мм?: белый/черный — для подключения NTC-термистора, красный — для питания нагревателя. Ручка зонда изогнута под углом 90° для удобства позиционирования. Диапазон рабочих температур от -50 до +90 °C. Датчик полностью совместим с пищевыми продуктами и допускает постоянный контакт. Сопротивление изоляции — 20 МОм при 500 В постоянного тока. Датчик совместим с контроллерами CAREL, поддерживающими подключение NTC 10 кОм и управление нагревом зонда.

Технические характеристики

Параметр Значение
Артикул NTCINF0340
Тип чувствительного элемента NTC 10 кОм ±1% при 25°C, Beta 3435
Диапазон рабочих температур -50…+90 °C
Степень защиты IP67
Термическая постоянная времени (воздух) прибл. 45 с
Нагреватель (встроенный) 24 В пер. тока, 20 Вт, 7 Ом ±0,6 Ом (с диодом)
Кабель Термопластик (пищевой), 4?0,15 мм?, длина 3 м
Цвета проводов Белый/черный — NTC, красный — нагреватель
Материал зонда Нержавеющая сталь AISI 316, длина 100 мм, O 4 мм, заостренный
Наполнение колпачка Алюминий
Угол ручки 90° (изогнутая)
Совместимость с пищевыми продуктами Да, постоянный контакт
Сопротивление изоляции 20 МОм при 500 В пост. тока

NTCINF0340

Датчик NTC SENSOR PASS THROUGH WITH HEATER - SILICON CABLE 3M.-50/110C. WITH HANDLE
Перед выбором и заказом

Частые вопросы о датчике

Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
