Датчик PT100 T.RES.PT100 6x100 3F -50/250 L=3MT

Артикул PT100000A1

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Carel

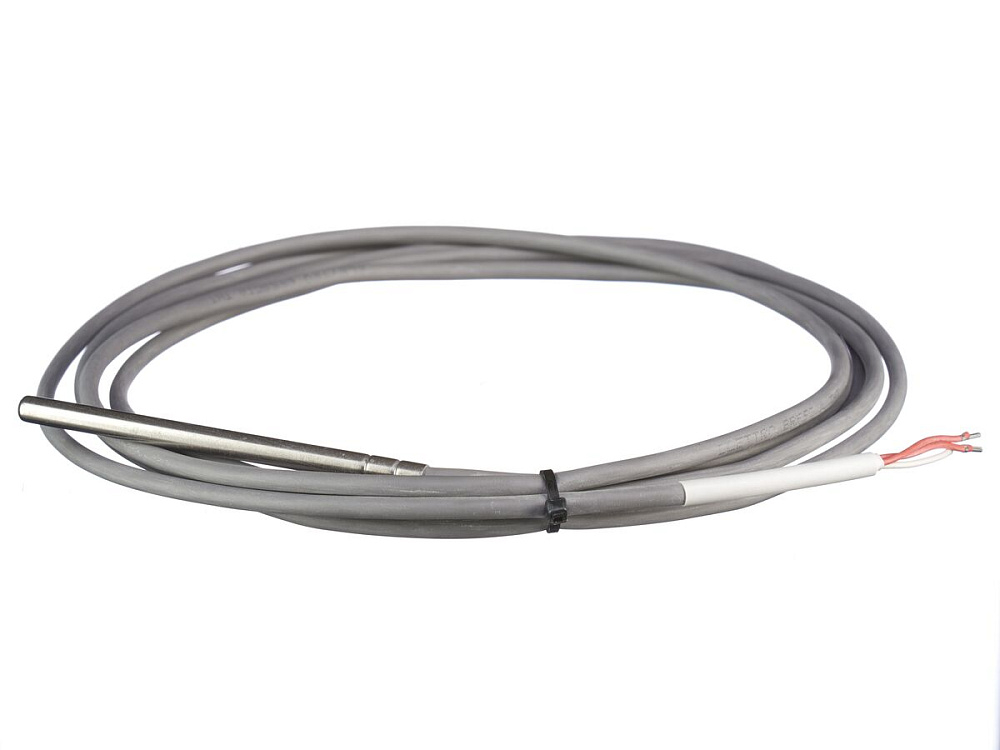

Датчик температуры CAREL PT100000A1 (Pt100, 3-проводной, -50…+250°C, AISI 316)

Преобразователь температуры CAREL PT100000A1 на основе платинового терморезистора Pt100 предназначен для высокоточного измерения температуры в системах HVAC, промышленном холодильном оборудовании, чиллерах, тепловых насосах и технологических процессах. Датчик применяется в установках с повышенными требованиями к стабильности и повторяемости измерений в диапазоне от -50 до +250 °C.

Чувствительный элемент выполнен по классу B в соответствии со стандартом DIN IEC751 (3-проводная схема включения). Конструкция обеспечивает компенсацию сопротивления соединительных проводов. Корпус датчика изготовлен из нержавеющей стали AISI 316, диаметр 6 мм, длина погружной части 100 мм. Степень защиты чувствительного элемента IP65. Термическая постоянная времени составляет приблизительно 20 секунд в воздухе. Коэффициент рассеяния — 0,3 К/мВт при 0 °C.

Соединительный кабель длиной 3 м выполнен из силиконовой резины с низким содержанием галогенов (?1,1?10?? мг/г). Концы кабеля зачищены на 6±1 мм для подключения к винтовым клеммникам контроллера. Датчик совместим со всеми контроллерами CAREL и сторонними устройствами, поддерживающими подключение Pt100 по 3-проводной схеме. Сопротивление изоляции — более 500 МОм при 250 В. Диэлектрическая прочность — 250 В переменного тока.

Технические характеристики

Параметр Значение
Артикул PT100000A1
Тип чувствительного элемента Pt100, класс B (DIN IEC751), 3-проводной
Диапазон рабочих температур -50…+250 °C
Точность ±0,3°C при 0°C, ±0,8°C при 100°C (класс B)
Степень защиты IP65
Термическая постоянная времени (воздух) прибл. 20 с
Коэффициент рассеяния (воздух) 0,3 К/мВт при 0°C
Кабель Силиконовая резина, галогенсодержащие соединения ?1,1?10?? мг/г, длина 3 м
Материал корпуса чувствительного элемента Нержавеющая сталь AISI 316, O 6 мм, L = 100 мм
Схема подключения 3 провода (компенсация сопротивления линии)
Соединение Зачищенные концы кабеля (6±1 мм)
Сопротивление изоляции >500 МОм при 250 В

PT100000A1

Датчик PT100 T.RES.PT100 6x100 3F -50/250 L=3MT
Перед выбором и заказом

Частые вопросы о датчике

Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
