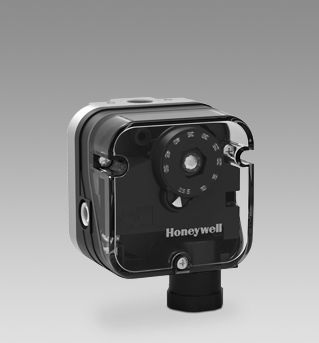

Иллюстрация серии Honeywell. Исполнение определяется артикулом; маркировка на фотографии может отличаться.

Honeywell

Реле давления Honeywell C6097B3101/U

Name: Реле давления Honeywell C6097B3101/U
Brand: Honeywell
SKU: C6097B3101/U

Артикул C6097B3101/U

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Honeywell

Реле давления Honeywell C6097B3101/U предназначено для контроля давления газа и воздуха в горелочных установках, вентиляции и системах контроля фильтров. Диапазон настройки 100…500 мбар. Шкала соответствует растущему давлению; при срабатывании размыкается цепь NC1–COM3. Реле возвращается автоматически при восстановлении давления с учётом дифференциала переключения.

При положительном давлении допускаются природный и городской газ, LPG в газовой фазе, воздух, дымовые газы и биогаз с содержанием H2S не более 0,1% об. Порт 1 имеет резьбу 1/4″ NPT; порт 4 — 1/8″ NPT и не допускает подключения газовой линии. Отрицательное и дифференциальное давление контролируют только для воздуха и дымовых газов. Максимум входного давления составляет 600 мбар с отводящей линией или 480 мбар без неё. Температура среды и окружающего воздуха −40…+60 °C; ниже −30 °C точка срабатывания может заметно изменяться.

Мембрана изготовлена из NBR, корпус — из армированного PBT и AlSi12. Один перекидной контакт коммутирует 24–240 В AC: до 5 А при cosφ=1 или 0,5 А при cosφ=0,6. Подключение к винтовым клеммам через ввод 1/2″ NPT. IP65 и NEMA 4 сохраняются при соблюдении условий монтажа: порт 4 не направляют вверх, снаружи прибор защищают крышей и от прямого солнца. Иллюстрация производителя показывает корпус семейства с вводом NPT; шкала и узел возврата могут отличаться в зависимости от артикула.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
