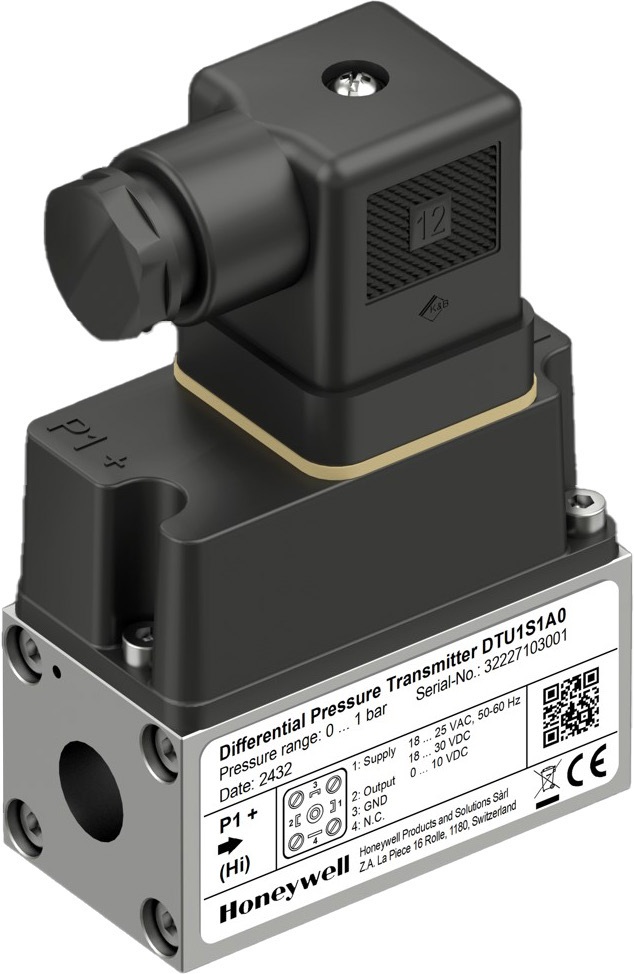

Иллюстрация серии Honeywell. Исполнение определяется артикулом; маркировка на фотографии может отличаться.

Honeywell

Датчик перепада давления Honeywell DTI2S3A0

Name: Датчик перепада давления Honeywell DTI2S3A0
Brand: Honeywell
SKU: DTI2S3A0

Артикул DTI2S3A0

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Honeywell

Датчик перепада давления Honeywell DTI2S3A0 измеряет перепад P1 − P2 в диапазоне 0…+2,5 бар. Двухпроводное исполнение имеет выход 4–20 мА, номинальное питание 24 В DC и рабочее напряжение 18–30 В DC. Максимальное системное давление 40 бар относится к одновременному давлению с обеих сторон и не является диапазоном измерения перепада.

Преобразователь предназначен для негорючих, неагрессивных жидкостей и газов. Керамическая ячейка Al₂O₃ имеет покрытие Parylene C, смачиваемые металлические части изготовлены из нержавеющей стали 1.4301/1.4305, уплотнение EPDM. Температура среды −20…+105 °C, кратковременно до +120 °C; окружающей среды −20…+85 °C. Среда не должна замерзать. Допустимая прямая перегрузка 20 бар отличается от давления разрушения; параметры ячейки в процентах FS не пересчитаны в проценты диапазона модели.

Присоединение 2×G1/4″ с внутренней резьбой, разъём EN 175301-803 формы A, степень защиты IP65. Высокое давление подают на P1+, низкое на P2−; измерение выполняется при P1 > P2. Обратный перепад ниже −1 бар разрушает ячейку. Монтажное положение любое. Назначение выводов приведено по монтажной инструкции 31-00759. Фотография показывает общий корпус серии; маркировка сигнала и диапазона определяется артикулом.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
