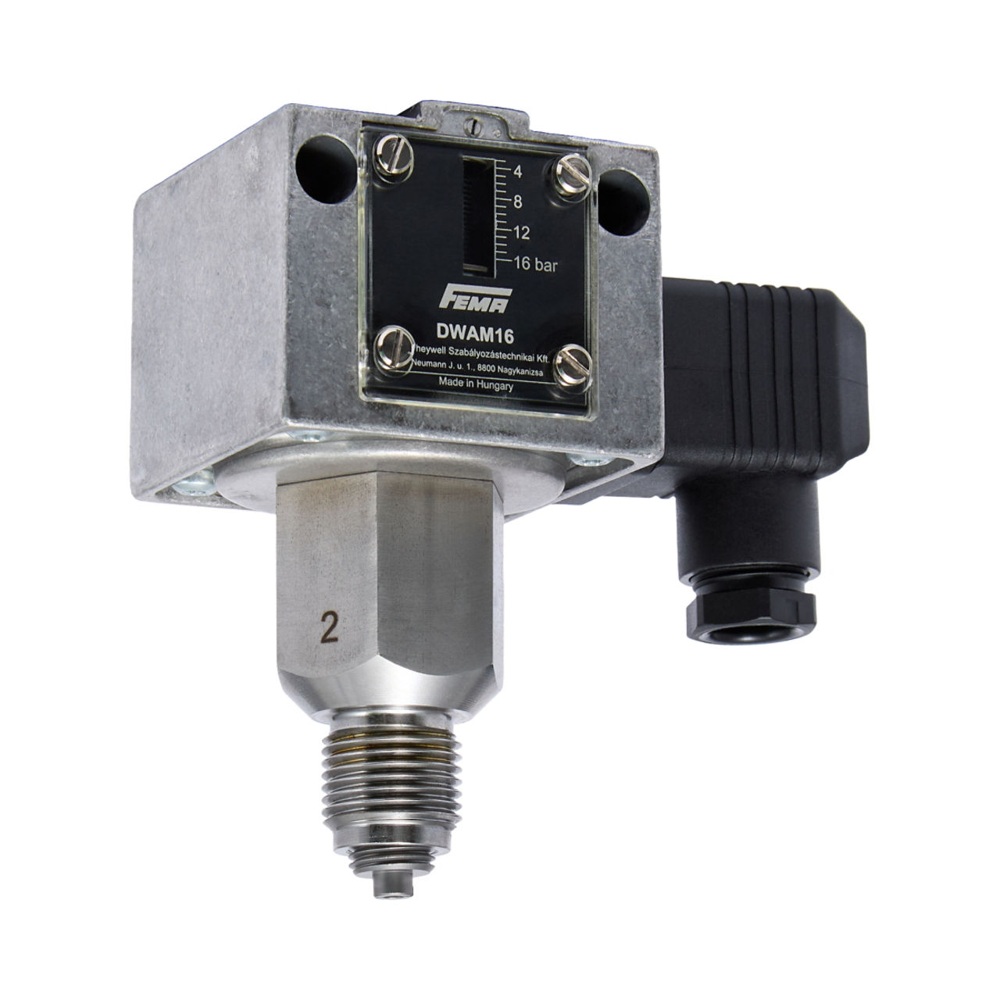

Иллюстрация серии Honeywell. Исполнение определяется артикулом; маркировка на фотографии может отличаться.

Honeywell

Реле давления Honeywell DWAM1

Name: Реле давления Honeywell DWAM1
Brand: Honeywell
SKU: DWAM1

Артикул DWAM1

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Honeywell

Реле давления Honeywell DWAM1 контролирует максимальное избыточное давление. Диапазон настройки 0,2…1,6 бар, максимально допустимое давление 5 бар. Дифференциал переключения 20–80 мбар является заводским допуском и не регулируется пользователем. При росте давления реле переключает один беспотенциальный перекидной контакт; при падении давления возвращается ниже точки срабатывания на величину дифференциала.

Самоконтролируемый чувствительный элемент с предохранительной мембраной предназначен для систем пара и горячей воды. Сильфон изготовлен из стали 1.4571, корпус датчика — из 1.4104, корпус переключателя — из алюминиевого литья. Температура среды у датчика −20…+70 °C, кратковременно до +85 °C; температура переключателя −20…+70 °C. При более горячей среде необходимы меры охлаждения, например сифон. Присоединение G1/2″ наружное и G1/4″ внутреннее.

Стандартное штекерное исполнение с вводом Pg11 имеет IP54 при вертикальном положении. Контакт рассчитан на 8 А при 250 В AC с активной нагрузкой или 5 А с индуктивной; эти значения относятся к коммутируемой цепи. Для функции ограничения нужна внешняя блокировка. Настройку проверяют манометром. Официальная иллюстрация серии показывает DWAM16 в стандартном корпусе 200; шкала и форма чувствительного элемента зависят от исполнения.

Совместим ли этот датчик со входом контроллера?

Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.

Что чаще всего вызывает ошибку измерения?

Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
