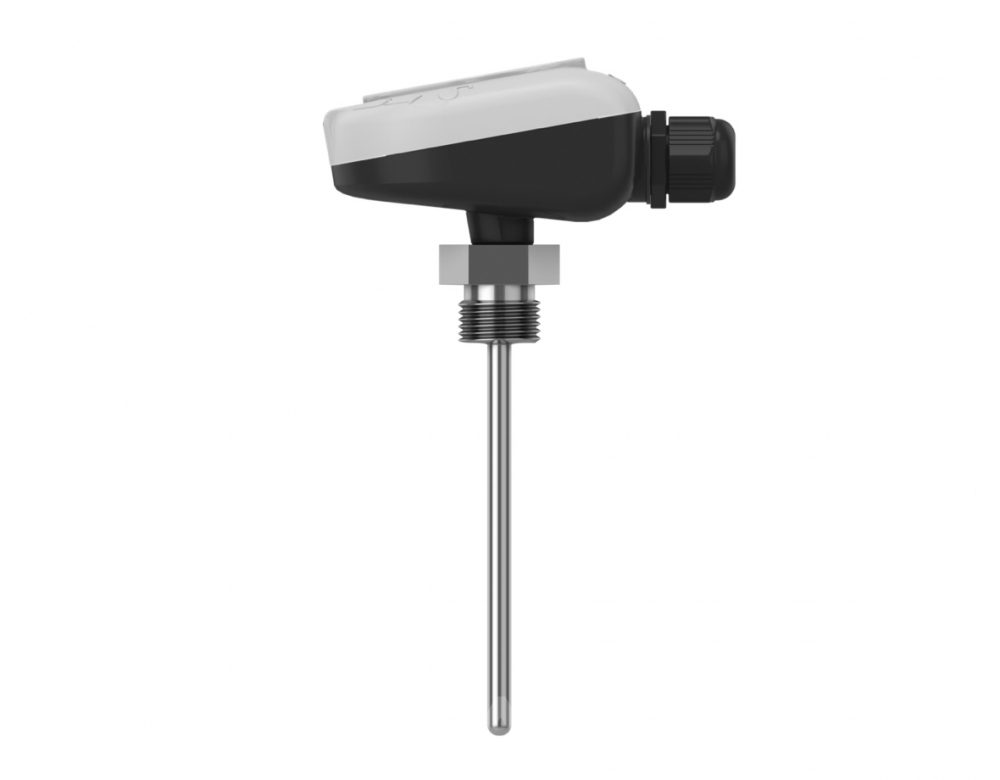

Погружной датчик температуры 100 мм (ESMU)

Name: Погружной датчик температуры 100 мм (ESMU)
Brand: RGP
Price: 3816.00 RUB
Availability: SoldOut

Артикул TS-D100-E PRO PT1000

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

RGP

Артикул: TS-D100-E PRO PT1000

Погружной датчик температуры с чувствительным элементом PT1000 для трубопроводов и резервуаров. Длина зонда — 100 мм, резьба G1/2.

Технические характеристики

Диапазон измерения температуры	NTC ‘−50…+150 °C, PTC ‘−70…+200 °C
Эксплуатация (рекомендуемая)	‘−50…+90 °C, < 95% RH
Погрешность (A) PT1000, PT100	±(0.15+0.0017*\| t \| °C), t – температура
Погрешность (B) PT1000, PT100	±(0.3+0.005*\| t \| °C), t – температура
Погрешность Ni1000 (TK5000)	±(0.4+0.028*\| t \| °C), t – температура
Погрешность NTC10k	±1% (при 25°C), B25/50 = 3950, 3435
Защита сенсора/соединения	IP67/IP65
Материал штуцера	AISI (нержавеющая сталь)
Размеры зонда	Ø 6 мм, 100 мм
Резьбовое соединение	G1/2
Доступные измерительные элементы	PT1000, NTC10k (3950, 3435)
Схема подключения	2‑х проводная
Тепловая инерция	не более 10–15 сек
Монтаж	в бобышку, в погружную гильзу
Срок службы	не менее 10 лет

Совместим ли этот датчик со входом контроллера?

Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.

Где и как устанавливать датчик?

Для погружного или резьбового исполнения проверяют глубину погружения, контакт с гильзой, уплотнение, время отклика, допустимые давление и температуру среды. Гильза должна подходить по длине и диаметру и обеспечивать нормальный тепловой контакт.

Что чаще всего вызывает ошибку измерения?

Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
