Канальный (погружной) датчик температуры 300 мм
Код товара: 222921
Артикул: TS-K300 PRO Ni1000
Наличие: Под заказ
Канальный (погружной) датчик температуры 300 мм
4 750 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Канальный (погружной) датчик температуры 300 мм

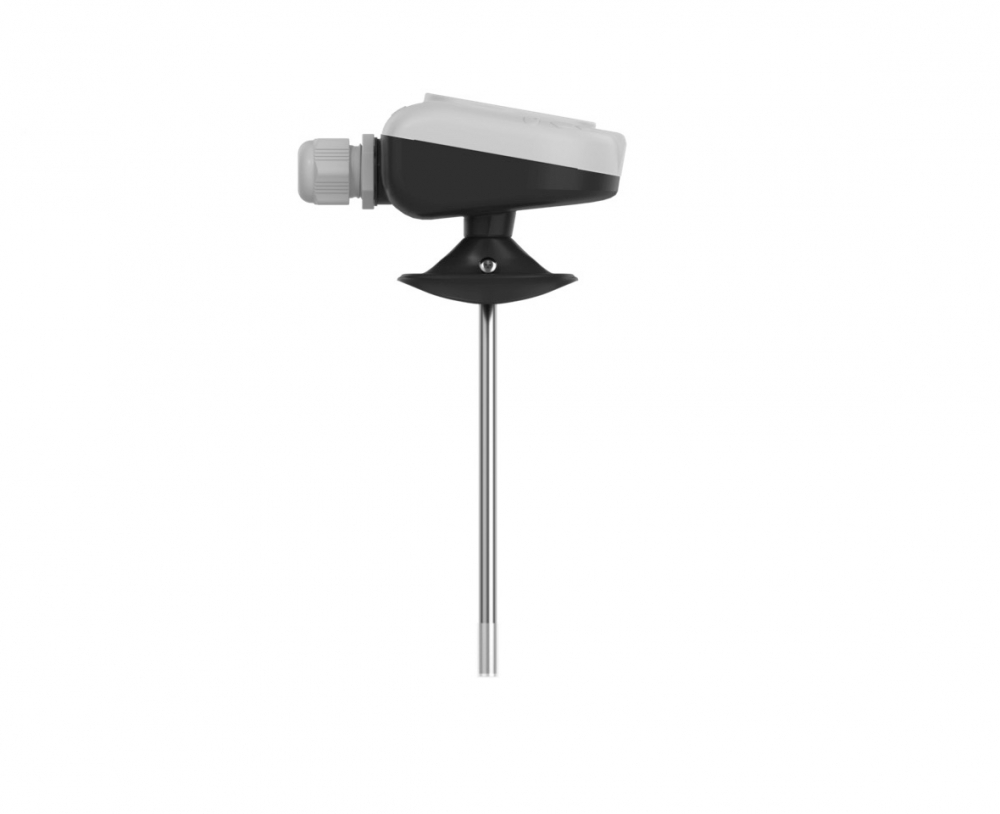

RGP TS-K300 PRO Ni1000 — канальный датчик температуры в корпусе серии PRO для измерения температуры воздуха в каналах вентиляции и кондиционирования. В модификации установлен измерительный элемент Ni1000, класс B (типовое исполнение); подтверждённый диапазон измерения — -60...+200 °C.
Конструктивное исполнение: корпус ABS, зонд AISI Ø 6 × 300 мм. Монтаж: в воздуховод; монтажный фланец MF-6 в комплекте. Подключение к системе автоматики выполняется через съёмный пружинный клеммный блок, кабельный ввод M16 × 1,5.
Диапазон измерения
-60...+200 °C
Измерительный элемент
Ni1000, класс B (типовое исполнение)
Степень защиты
IP67
Серия
PRO
Основные параметры
Тип датчика
канальный датчик температуры в корпусе
Серия
PRO, средство измерения температуры
Измерительный элемент
Ni1000, класс B (типовое исполнение)
Диапазон измерения
-60...+200 °C
Погрешность
±(0,40 + 0,028 × |t|) °C
Схема подключения
2-проводная (типовая); 3- и 4-проводная по запросу
Конструкция и монтаж
Конструктивное исполнение
корпус ABS, зонд AISI Ø 6 × 300 мм
Электрическое подключение
съёмный пружинный клеммный блок, кабельный ввод M16 × 1,5
Монтаж
в воздуховод; монтажный фланец MF-6 в комплекте
Применяемые материалы серии
ABS-пластик, сталь AISI
Эксплуатация и метрология
Температура эксплуатации
-40...+90 °C
Степень защиты
IP67
Тепловая инерция
не более 30 с
Измерительный ток
0,1...1 мА
Сопротивление изоляции
> 100 МОм при 20 °C
Средний срок службы
10 лет
Межповерочный интервал
2 года
pdf -
0,95MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Канальный датчик устанавливают в репрезентативном сечении воздуховода, вдали от локальных струй, застойных зон и источников тепла. Проверяют глубину погружения зонда, герметизацию отверстия, направление потока и требования руководства к ориентации корпуса.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
