Накладной датчик температуры в гильзе 30 мм
Код товара: 222872
Артикул: TU-01 PRO PT1000
Наличие: Мало
Накладной датчик температуры в гильзе 30 мм
2 000 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Накладной датчик температуры в гильзе 30 мм

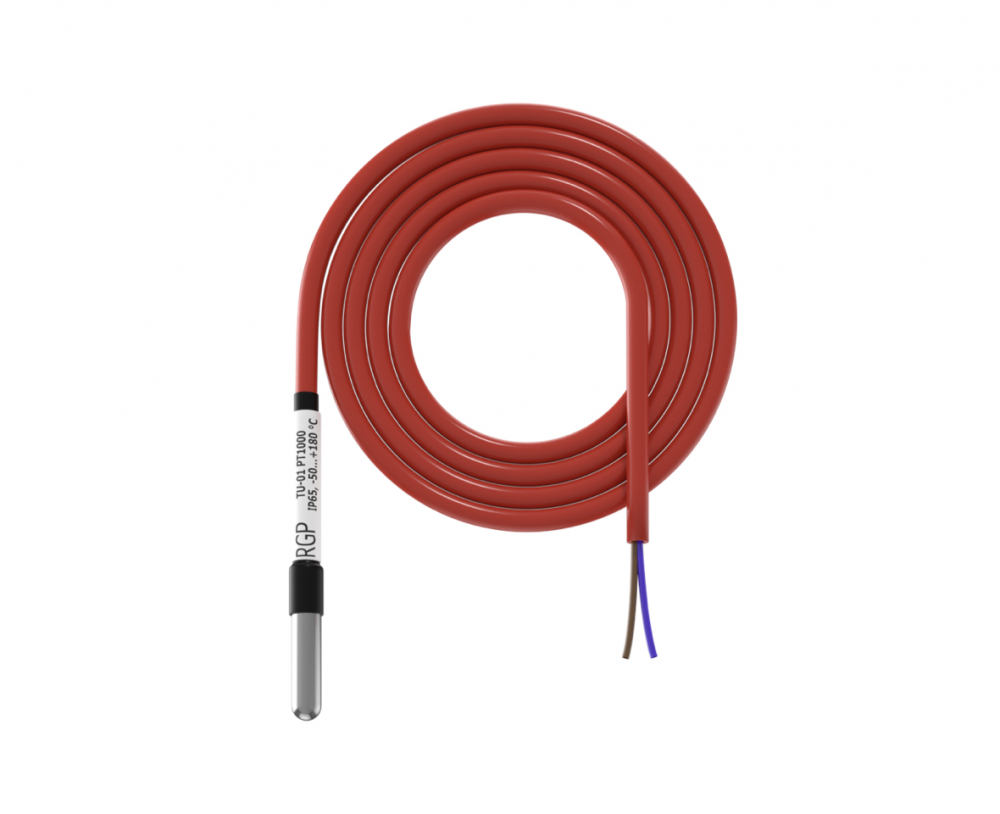

RGP TU-01 PRO PT1000 — контактный кабельный датчик температуры серии PRO для измерения температуры поверхностей и твёрдых тел. В модификации установлен измерительный элемент Pt1000, класс B (типовое исполнение); подтверждённый диапазон измерения — -70...+250 °C.
Конструктивное исполнение: изолированная гильза AISI Ø 6 × 30 мм. Монтаж: контактный монтаж; крепёжный хомут в комплекте. Подключение к системе автоматики выполняется через высокотемпературный кабель SiHF, наконечники НШВИ.
Диапазон измерения
-70...+250 °C
Измерительный элемент
Pt1000, класс B (типовое исполнение)
Степень защиты
IP67
Серия
PRO
Основные параметры
Тип датчика
контактный кабельный датчик температуры
Серия
PRO, средство измерения температуры
Измерительный элемент
Pt1000, класс B (типовое исполнение)
Диапазон измерения
-70...+250 °C
Погрешность
±(0,30 + 0,005 × |t|) °C
Схема подключения
2-проводная (типовая); 3- и 4-проводная по запросу
Конструкция и монтаж
Конструктивное исполнение
изолированная гильза AISI Ø 6 × 30 мм
Электрическое подключение
высокотемпературный кабель SiHF, наконечники НШВИ
Монтаж
контактный монтаж; крепёжный хомут в комплекте
Применяемые материалы серии
ABS-пластик, сталь AISI
Эксплуатация и метрология
Температура эксплуатации
-50...+180 °C
Степень защиты
IP67
Тепловая инерция
не более 30 с
Измерительный ток
0,1...1 мА
Сопротивление изоляции
> 100 МОм при 20 °C
Средний срок службы
10 лет
Межповерочный интервал
2 года
pdf -
0,95MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Накладной датчик устанавливают на очищенную поверхность с плотным прижимом. Термопасту применяют только если это допускает производитель; после монтажа точку обычно теплоизолируют от окружающего воздуха.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
