Канальный датчик температуры в гильзе 200 мм
Код товара: 222802
Артикул: TU-K200 NTC10k (3950)
Наличие: В наличии
Канальный датчик температуры в гильзе 200 мм
1 650 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Канальный датчик температуры в гильзе 200 мм

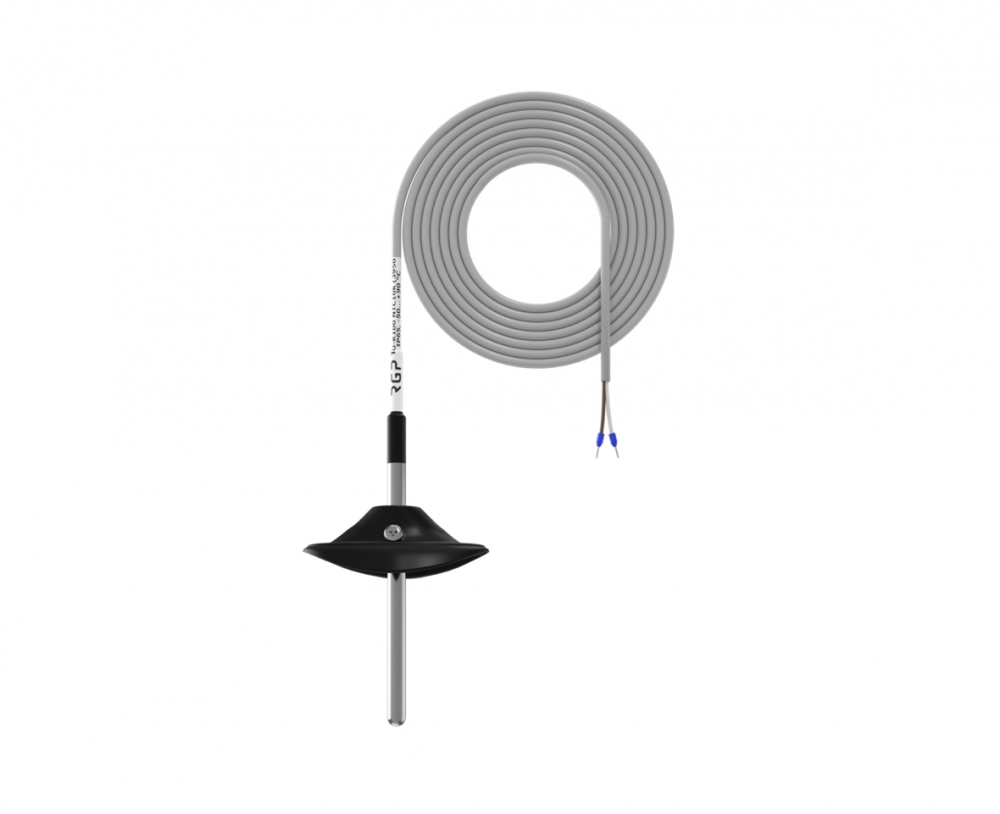

RGP TU-K200 NTC10k (3950) — канальный кабельный датчик температуры для измерения температуры воздуха в воздуховодах. Модификация оснащена измерительным элементом NTC10k, B25/50 = 3950 K.
Подключение выполняется по двухпроводной схеме. Конструкция: AISI, Ø 6 × 200 мм; монтаж — в воздуховод, монтажный фланец MF-6.
Диапазон измерения
-50...+150 °C
Измерительный элемент
NTC10k, B25/50 = 3950 K
Схема подключения
двухпроводная
Степень защиты
IP67 сенсор / IP65 соединение
Основные параметры
Тип датчика
канальный кабельный датчик температуры
Измерительный элемент
NTC10k, B25/50 = 3950 K
Диапазон измерения
-50...+150 °C
Погрешность
±1 % при 25 °C
Схема подключения
двухпроводная
Конструкция и монтаж
Конструктивное исполнение
AISI, Ø 6 × 200 мм
Корпус / кабель
кабельный вывод 2 × 0,35 мм², длина 1,5 м
Монтаж
в воздуховод, монтажный фланец MF-6
Подключение
экранированный кабель, сечение от 0,2 мм²
Эксплуатация и защита
Рекомендуемая эксплуатация
-50...+90 °C, < 95 % RH
Степень защиты
IP67 сенсор / IP65 соединение
Тепловая инерция
не более 10...15 с
Срок службы
не менее 10 лет
pdf -
1,08MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Канальный датчик устанавливают в репрезентативном сечении воздуховода, вдали от локальных струй, застойных зон и источников тепла. Проверяют глубину погружения зонда, герметизацию отверстия, направление потока и требования руководства к ориентации корпуса.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
