Кабельный погружной датчик температуры 200 мм
Код товара: 222953
Артикул: TU-K200 PRO NTC10k (3950)
Наличие: Под заказ
Кабельный погружной датчик температуры 200 мм
2 500 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

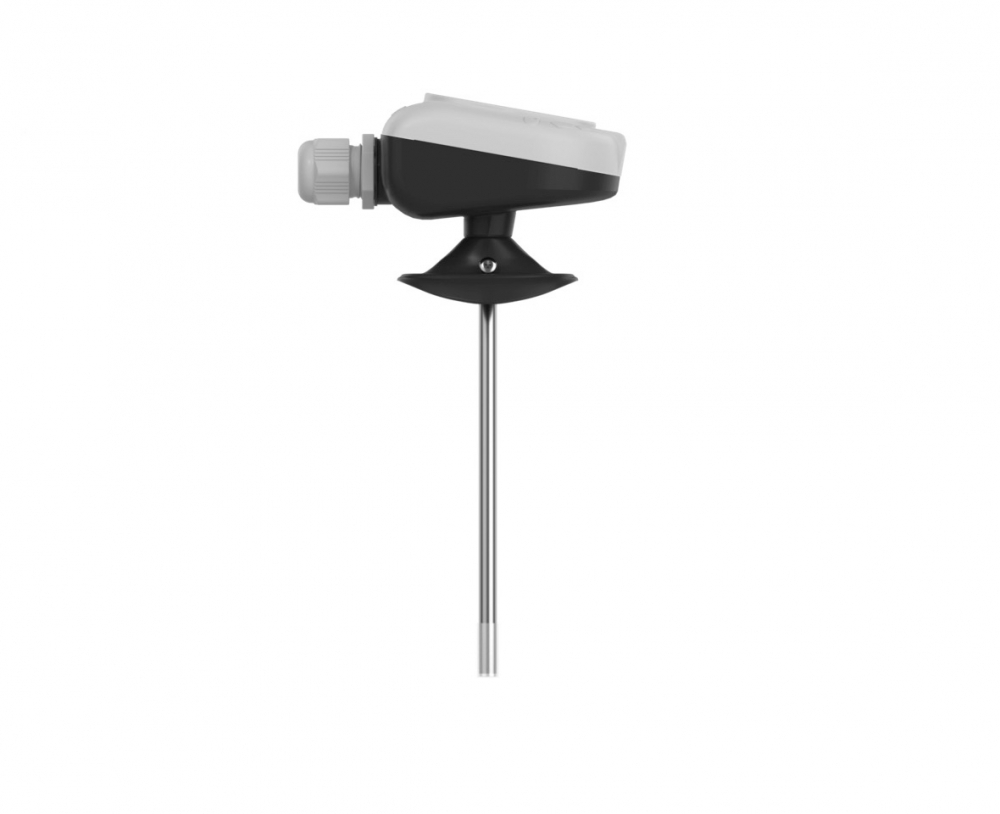

Кабельный погружной датчик температуры 200 мм
RGP TU-K200 PRO NTC10k (3950) — канальный кабельный датчик температуры серии PRO для измерения температуры воздуха в каналах вентиляции и кондиционирования. В модификации установлен измерительный элемент NTC10k, B25/50 = 3950 K, допуск 1 %; подтверждённый диапазон измерения — -40...+150 °C.
Конструктивное исполнение: зонд AISI Ø 6 × 200 мм. Монтаж: в воздуховод; монтажный фланец MF-6 в комплекте. Подключение к системе автоматики выполняется через кабель SiHF 2 × 0,35 мм², наконечники НШВИ.
Диапазон измерения
-40...+150 °C
Измерительный элемент
NTC10k, B25/50 = 3950 K, допуск 1 %
Степень защиты
IP67
Серия
PRO
Основные параметры
Тип датчика
канальный кабельный датчик температуры
Серия
PRO, средство измерения температуры
Измерительный элемент
NTC10k, B25/50 = 3950 K, допуск 1 %
Диапазон измерения
-40...+150 °C
Погрешность
±1 % по сопротивлению при 25 °C
Схема подключения
2-проводная (типовая); 3- и 4-проводная по запросу
Конструкция и монтаж
Конструктивное исполнение
зонд AISI Ø 6 × 200 мм
Электрическое подключение
кабель SiHF 2 × 0,35 мм², наконечники НШВИ
Монтаж
в воздуховод; монтажный фланец MF-6 в комплекте
Применяемые материалы серии
ABS-пластик, сталь AISI
Эксплуатация и метрология
Температура эксплуатации
-50...+180 °C
Степень защиты
IP67
Тепловая инерция
не более 30 с
Измерительный ток
0,1...1 мА
Сопротивление изоляции
> 100 МОм при 20 °C
Средний срок службы
10 лет
Межповерочный интервал
2 года
pdf -
0,95MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Для погружного или резьбового исполнения проверяют глубину погружения, контакт с гильзой, уплотнение, время отклика, допустимые давление и температуру среды. Гильза должна подходить по длине и диаметру и обеспечивать нормальный тепловой контакт.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
