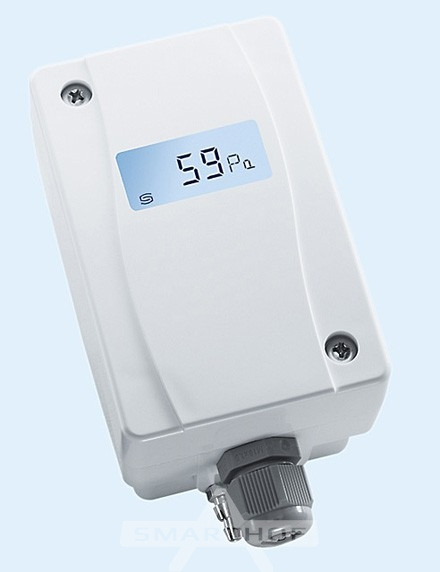

Преобразователь давления PREMASGARD 1142 с дисплеем, –5000...+5000 Па, выход 4- 20 мA

S+S REGELTECHNIKВысококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха,
точность ± 1,5 % или ±3 % относительной влажности
Компактные калибруемые датчики давления PREMASGARD 1140 (серия) имеют 8 переключаемых
измерительных диапазонов (8 приборов в одном), опционально оснащены дисплеем и служат для
измерения избыточного давления, разрежения и разности давлений в воздухе. Пьезорезистивный
измерительный элемент с температурной компенсацией гарантирует высокую достоверность и точность;
к его достоинствам относятся компенсация температуры и давления. Датчики оснащаются кнопкой ручной
установки нуля и имеют возможность настройки смещения. Датчики находят применение в стерильных
помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах
систем кондиционирования воздуха, камерах для окраски распылением, столовых, для контроля фильтру-
ющих устройств и измерения уровня наполнения, для управления частотными преобразователями.
Измеряемой средой является воздух (без конденсата) или газообразные, неагрессивные и негорючие
вещества. Датчик PREMASGARD 1140 имеет 8 настраиваемых диапазонов измерения, что позволяет
свести к минимуму количество типов изделий и площади, потребные для хранения на складе, расширяя
при этом область применения. С датчиком поставляется комплект соединительных деталей ASD-06
(соединительный шланг длиной 2 м, два пластиковых присоединительных штуцера, винты).

Напряжение питания: 24 B перем. тока (± 20 %) и 15 ... 36 В пост. тока (± 10 %) для варианта U;
15 ... 36 В пост. тока (± 10 %), стабилизированное, пульсирующая
составляющая макс 0,5 Вcc для варианта I (зависит от нагрузки)
Потребляемая мощность: < 1,1 ВА 24 В пост. тока; < 2,2 ВА 24 В перем. тока
Диапазон измерения: переключение между 8 диапазонами, см. таблицу
Выходной сигнал: 0 - 10 B или 4 ... 20 мА
Эл. подключение: по двух- или трехпроводной схеме
Температура среды: 0 …+ 50 °C
Подвод давления: 4 6 x 11 мм (шланги O = 4 6 мм), металлические штуцеры
Тип давления: дифференциальное
Среда: чистый воздух, неагрессивные негорючие газы
Погрешность: ± 1,5 % значения для верхнего предела (при 20 °C) с дисплеем
(не ± 100 50 Па)
± 3,0 % значения для верхнего предела (при 20 °C) без дисплея
Сумма нелинейности (опционально ± 1,5 % значения для верхнего предела)
и гистерезиса: < ± 1 % значения для верхнего предела с дисплеем
< ± 2 % значения для верхнего предела без дисплея,
стандартное исполнение (опционально ± 1 % значения для
верхнего предела)
Температурный дрейф: ± 0,1 % °C с дисплеем
± 0,3 % °C без дисплея
Смещение нуля: < ± 0,7 % значения для верхнего предела с дисплеем
Избыточное недостаточное < ± 1,5 % значения для верхнего предела без дисплея
давление: макс. ± 200 гПа
Фильтрация сигнала: переключаемая, 1 c 10 c
Корпус: ударопрочный пластик, полиамид, 30 % усиление стеклянными шариками,
цвет чистый белый (аналогичен RAL 9010)
Размеры: 108 x 72,5 x 70 мм (Thor II)
Эл. подключение: 0,14 - 1,5 мм, через съемную винтовую клемму
Присоединение кабеля: M 16, с разгрузкой натяжения
Относительная влажность
воздуха: < 95 %, без конденсата
Класс защиты: III (согласно EN 60 730)
Степень защиты: IP 65 (согласно EN 60 529)
Нормы: соответствие CE - нормам, электромагнитная совместимость согласно
директива 2004 108 EC, согласно EN 61326-1 : 2006,
согласно EN 61326-2-3 : 2006
Комплектация: дисплей с подсветкой, двухстрочный, вырез ок. 36 x15 мм
(ширина x высота), для индикации измеренного
давления и или задаваемого давления либо
выхода за пределы диапазона измерения
ПРИНАДЛЕЖНОСТИ: вкл. комплект соединительных деталей ASD-06
(прямой нипель) (содержится в комплекте
поставки) соединительных ниппеля ASD - 07
(угол 90°) выпуск давления через DAL-1,
для потолочного или настенного монтажа
(напр., в чистых помещениях)Все технические характеристики
