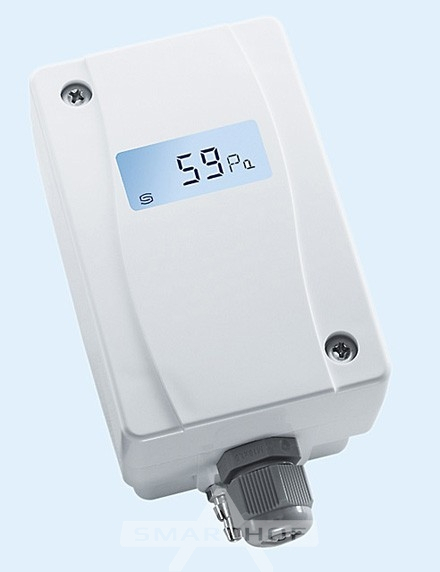

Преобразователь давления PREMASREG 1141 с дисплеем, выход 0-10 В, переключающий

S+S REGELTECHNIKПреобразователь давления измерительный и преобразователь давления измерительный дифференциальный реле давления, с настраиваемым релейным и переключаемым диапазоном измерения и активным выходом, серия Thor II.

Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 1,5 % относительной влажности.
Электронные датчики и реле давления PREMASREG® 1141 имеют 4 переключаемых измерительных диапазона, оснащены релейным выходом, аналоговым выходом и дисплеем для настройки порога переключения и индикации измеренного давления (4 прибора в одном + дифференциальное реле давления реле контроля давления, аналоговый датчик давления). Датчик давления служит для измерения избыточного давления, разрежения и разности давлений в чистом воздухе, с переключением по пороговому давлению. Пьезорезистивный измерительный элемент гарантирует высокую достоверность и точность. Датчики находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, камерах для окраски распылением, столовых, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, неагрессивные и негорючие вещества. Датчик давления PREMASREG® 1141 оснащен кнопкой ручной установки нуля, а также потенциометром для коррекции конечного значения и порога срабатывания. В любое время возможна точная настройка без отсылки прибора изготовителю. С прибором поставляется комплект соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два пластиковых присоединительных штуцера, винты).

Напряжение питания: ................ 24 B (± 20 %) перем. тока и 15 ... 36 В (± 10 %) пост. тока
Потребляемая мощность: ......... < 1 ВА 24 В пост. тока; < 2,2 ВА 24 В перем. тока
Диапазон измерения: ................ 0…100 Па
0...300 Па
0...500 Па
0...1000 Па
Выходной сигнал: ....................... 0 - 10 B, 1 переключающий (24 В 1 А)
Эл. подключение: ....................... по трехпроводной схеме (U)
Температура среды: ................... 0 …+ 50 °C
Подвод давления: ...................... 4 6 x 11 мм (шланги = 4 6 мм), металлические штуцеры
Тип давления: .............................. дифференциальное
Среда: ........................................... чистый воздух, неагрессивные негорючие газы
Погрешность: ............................... ± 1,5 % значения для верхнего предела (при 20°C)
Сумма нелинейности и гистерезиса: ............................. < ± 1 % значения для верхнего предела
Температурный дрейф: .............. ± 0,1 % °C
Смещение нуля: .......................... < ± 0,7 % значения для верхнего предела
Избыточное недостаточное давление: ..................................... макс. ± 200 гПа
Фильтрация сигнала: ................. переключаемая, 1 c 10 c
Величина шага настройки
delta p: .......................................... 1 % диапазона давления (100 Па => 1 Па; 5000 Па => 50 Па)
Гистерезис переключения: ....... ± 1 % диапазона давления (100 Па => ± 1 Па; 5000 Па => ± 50 Па)
Корпус: .......................................... ударопрочный пластик, полиамид, 30 % усиление стеклянными шариками, цвет чистый белый (аналогичен RAL 9010)
Размеры: ....................................... 108 x 72,5 x 70 мм (Thor II)
Эл. подключение: ....................... 0,14 - 1,5 мм, через съемную винтовую клемму
Присоединение кабеля: ............ M 16, с разгрузкой натяжения
Относительная влажность воздуха: ........................................ < 95 %, без конденсата
Класс защиты: ............................ III (согласно EN 60 730)
Степень защиты: ......................... IP 65 (согласно EN 60 529)
Нормы: .......................................... соответствие CE - нормам,
электромагнитная совместимость согласно директива 2004 108 EC,
согласно EN 61326-1 : 2006,
согласно EN 61326-2-3 : 2006
Комплектация: ............................. дисплей с подсветкой, двухстрочный, 37 x 16 мм (ширина x высота), для индикации измеренного давления и или задаваемого давления либо выхода за пределы диапазона измерения

ПРИНАДЛЕЖНОСТИ: ................ вкл. соединительный комплект ASD-06 (прямой нипель) (содержится в комплекте поставки) соединительный нипель ASD - 07 (угол 90°) выпуск давления через DAL-1, для потолочного или настенного монтажа (напр., в чистых помещениях)

ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ:
(A) Контроль пониженного давления: ............................... P1 (+) не присоединен,
открыт для атмосферного воздуха
P2 ( - ) присоединен к каналу
(B) Контроль фильтра: ............... P1 (+) включен перед фильтром
P2 ( - ) включен после фильтра
(C) Контроль вентилятора: ....... P1 (+) включен после вентилятора
P2 ( - ) включен перед вентилятором
Присоединительные патрубки для давления обозначены на реле давления
как P1 (+) – высокое давление и P2 ( - ) – низкое давление.Все технические характеристики
