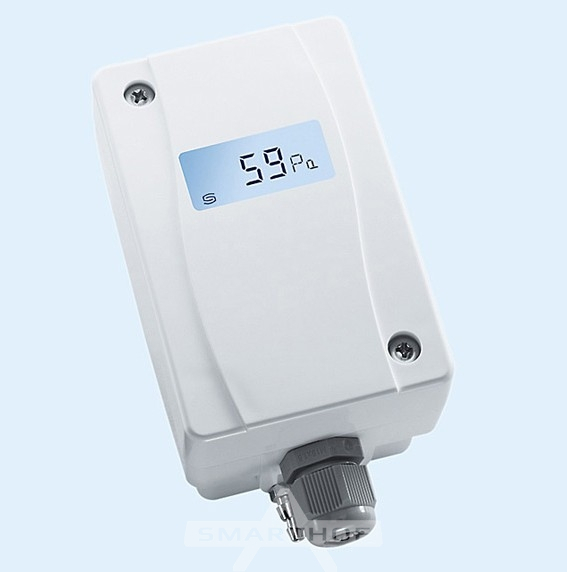

Преобразователь давления PREMASREG 1160 с дисплеем, 0...1000 Па, расход 94800 кубических метроВ, час, выход 0-10 В

S+S REGELTECHNIKПреобразователи давления измерительные дифференциальные измерительные реле давления, для индикации объемного расхода, серия Thor II

Калибруемые датчики давления PREMASGARD® 1160 и PREMASREG® 1160 служат для измерения избыточного давления, разрежения и разности давлений в воздухе и обеспечивают индикацию объемного расхода на дисплее. Пьезорезистивный измерительный элемент гарантирует высокую достоверность и точность. Датчики находят применение в стерильных помещениях, в медицинской технике, в производстве фильтров, в вентиляционных каналах и каналах систем кондиционирования воздуха, кабинах для распыления, столовых, для контроля фильтрующих устройств и измерения уровня наполнения, для управления частотными преобразователями. Измеряемой средой является воздух (без конденсата) или газообразные, неагрессивные и негорючие газы.

Напряжение питания: ................ 24 В перем. тока (± 20 %) и 15 … 36 В пост. тока (± 10 %)
Потребляемая мощность: ........ < 1 ВА 24 В пост. тока, < 2,2 ВА 24 В перем. тока
Диапазоны измерения: .............. 1000 Па
Диапазон измерения объемного расхода, K=3000: .............94800 м3/ч
Выходной сигнал: ....................... 0 -10 B
Эл. подключение: ....................... по трехпроводной схеме
Температура среды: ................... 0 ... + 50 °C
Подвод давления: ...................... 4 6 x 11 мм (шланги = 4 6 мм) металлические штуцеры
Тип давления: .............................. дифференциальное
Среда: ........................................... воздух, неагрессивные негорючие газы
Погрешность: ............................... ± 1,5 % верхнего предела давления (при 20°C)
Сумма нелинейности и гистерезиса: ............................. < ± 1 % верхнего предела давления
Температурный дрейф: .............. ± 0,1 % °C верхний предел давления
Смещение нуля: .......................... < ± 0,7 % верхнего предела давления
Избыточное давление разрежение: ................................. не более ± 200 гПа
Фильтрация сигнала: ................. переключаемая 1 с 10 с
Корпус: .......................................... ударопрочный пластик, полиамид, 30 % усиление стеклянными шариками, цвет чистый белый (аналогичен RAL 9010)
Размеры: ....................................... 108 x 72,5 x 70 мм (Thor II)
Эл. подключение: ....................... 0,14 - 1,5мм, через съемную винтовую клемму
Присоединение кабеля: ............ M 16, с разгрузкой натяжения
Относительная влажность воздуха: ........................................ < 95 % r.H., без конденсата
Класс защиты: ............................ III (согласно EN 60 730)
Степень защиты: ......................... IP 65 (согласно IEC 60 529)
Нормы: .......................................... соответствие CE-стандартам,
электромагнитная совместимость согласно 2004 108 EC, соответствие EN 61326-1: 2006, соответствие EN 61326-2-3: 2006
Комплектация: ............................. дисплей с подсветкой, двухстрочный, 37 x16 мм (ширина x высота), для индикации объемного расхода
Коэффициент K: .......................... 1 ... 3000
Единицы: ....................................... переключение между м с, м мин, m ч,
л с, л мин, л ч
Максимальное отображаемое значение: ...................................... 999999
ПРИНАДЛЕЖНОСТИ: ................ вкл. комплект шлангов ASD-06 (прямой нипель) (содержится в комплекте поставки) соединительный нипель ASD - 07 (угол 90°)

ВИДЫ КОНТРОЛЯ ДАВЛЕНИЯ:
(A) Контроль пониженного
давления: ............................... P1 (+) не присоединен,
открыт для атмосферного воздуха
P2 ( - ) присоединен к каналу
(B) Контроль фильтра: ............... P1 (+) включен перед фильтром
P2 ( - ) включен после фильтра
(C) Контроль вентилятора: ....... P1 (+) включен после вентилятора
P2 ( - ) включен перед вентилятором
Присоединительные патрубки для давления обозначены на реле давления
как P1 (+) – высокое давление и P2 ( - ) – низкое давление.Все технические характеристики
