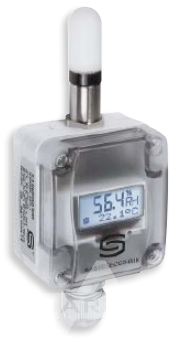

Датчик влажности наружный, 0…100%, +-3%, 4...20 мA, 0...+50 °C, 4...20 мA, LCD дисплей, переключаемые диапазоны, 1201-1162-6200-028
Код товара: 210624
Артикул: AAVTF-I_LCD_TYR 1
Наличие: Под заказ
Датчик влажности наружный, 0…100%, +-3%, 4...20 мA, 0...+50 °C, 4...20 мA, LCD дисплей, переключаемые диапазоны, 1201-1162-6200-028
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик влажности наружный, 0…100%, +-3%, 4...20 мA, 0...+50 °C, 4...20 мA, LCD дисплей, переключаемые диапазоны, 1201-1162-6200-028
S+S REGELTECHNIK AAVTF-I_LCD_TYR 1 — изделие для систем вентиляции, отопления и автоматизации зданий. Модификация соответствует заводскому артикулу 1201-1162-6200-028.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 403.
Диапазон измерения температуры
переключение между 4 измерительными диапазонами 0 +50 °C (стандарт); -20 +80 °C; -35 +75 °C; -35 +35 °C
Напряжение питания
24 B перем. тока (±20 %); 15 36 В пост. тока (±10 %) для варианта U, 15 36 В пост. тока (±10 %), стабилизированное, макс. пульсация на выходе 0,5 В (от пика до пика), для варианта I (зависит от нагрузки)
Выход 1, влажность
0–10 B для варианта U 4 20 мA для варианта I
Степень защиты
IP 65 (согласно EN 60 529), только корпус!
Основные параметры
Чувствительные элементы
цифровой датчик влажности, с интегрированным датчиком температуры,
с малым гистерезисом, высокой долговременной стабильностью
± 1 % в год
Защита чувствительного элемента
сменный пластиковый спеченный фильтр, диам.16 мм, L = 35 мм (опционально — металлокерамический фильтр диам.16 мм, L = 32 мм)
Диапазон измерения температуры
переключение между 4 измерительными диапазонами 0 +50 °C (стандарт); -20 +80 °C; -35 +75 °C; -35 +35 °C
Рабочий диапазон температур
-35 +80 °C для сенсорики
Погрешность измерения температуры
±0,5 K (0 +50 °C) при +20 °C, иначе ±1 K
при эксплуатации
-30 +70 °C, без конденсата
Тип изделия
Датчик влажности наружный
Заводской артикул
1201-1162-6200-028
Диапазон температуры
0…+50 °C
Диапазон влажности
0…100 % RH
Погрешность влажности
±3 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 B перем. тока (±20 %); 15 36 В пост. тока (±10 %) для варианта U, 15 36 В пост. тока (±10 %), стабилизированное, макс. пульсация на выходе 0,5 В (от пика до пика), для варианта I (зависит от нагрузки)
Потребляемая мощность
< 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока
Выход 1, влажность
0–10 B для варианта U 4 20 мA для варианта I
Выход 2, температура
0–10 B для варианта U 4 20 мА для варианта I
Эл. подключение
4-проводное при варианте U 3-проводное при варианте I (трансмиттер) 0,14–1,5 мм2, по винтовым зажимам на плате
Монтаж/подключение
при помощи винтов
Выходной сигнал
4–20 мА
Монтаж и конструкция
Корпус
пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц - крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) крышка дисплея прозрачная!
Размеры корпуса
72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 с дисплеем)
Присоединение кабеля
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Защитная трубка
из высококачественной стали, диам. 16 мм, NL = 55 мм
Материал
нержавеющая сталь
Размер
64 × 37,8 мм
Совместимость / применение
варианта U
Эксплуатация и защита
Диапазон измерения влажности
переключение между 8 измерительными диапазонами 0 100 % относительной влажности (стандарт)
Рабочий диапазон влажности
10 95 % относительной влажности, без конденсата
Погрешность измерения влажности
± 3 % отн. вл. (40…60 %); при +20 °C, иначе ± 5 % отн. вл. погрешности измерения прочих величин вычисляются из погрешностей измерения температуры и влажности
Температура окружающей среды
при хранении: -35 +85 °C,
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529), только корпус!
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Сверьте тип аналогового входа, питание датчика, допустимую нагрузку, общий провод или опорный потенциал и настройку масштабирования в контроллере. Вход 0–10 В нельзя напрямую использовать для сигнала 4–20 мА и наоборот без подходящего преобразования. Практическое сравнение: 0–10 В или 4–20 мА для датчика.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Наружный датчик защищают от прямого солнечного излучения и осадков либо используют предусмотренный экран. Важно исключить нагрев от фасада и выбрать положение кабельного ввода, при котором вода не попадает в корпус.
Что чаще всего вызывает ошибку измерения?
Проверьте масштабирование входа, питание датчика, падение напряжения, общий провод, заземление и влияние помех. Для токовой петли отдельно считают бюджет напряжения, а для 0–10 В — сопротивление линии и входа. Подробнее: сравнение сигналов 0–10 В и 4–20 мА.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
