Датчик температуры накладной для труб, Pt1000 (согласно VDI/ VDE 3512, класс A-TGA), IP65, 1101-1020-6003-000
Код товара: 210825
Артикул: ALTF2_PT1000A
Наличие: Под заказ
Датчик температуры накладной для труб, Pt1000 (согласно VDI/ VDE 3512, класс A-TGA), IP65, 1101-1020-6003-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик температуры накладной для труб, Pt1000 (согласно VDI/ VDE 3512, класс A-TGA), IP65, 1101-1020-6003-000

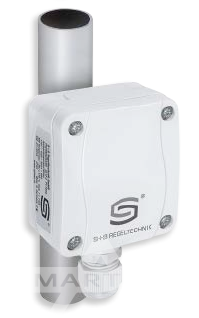

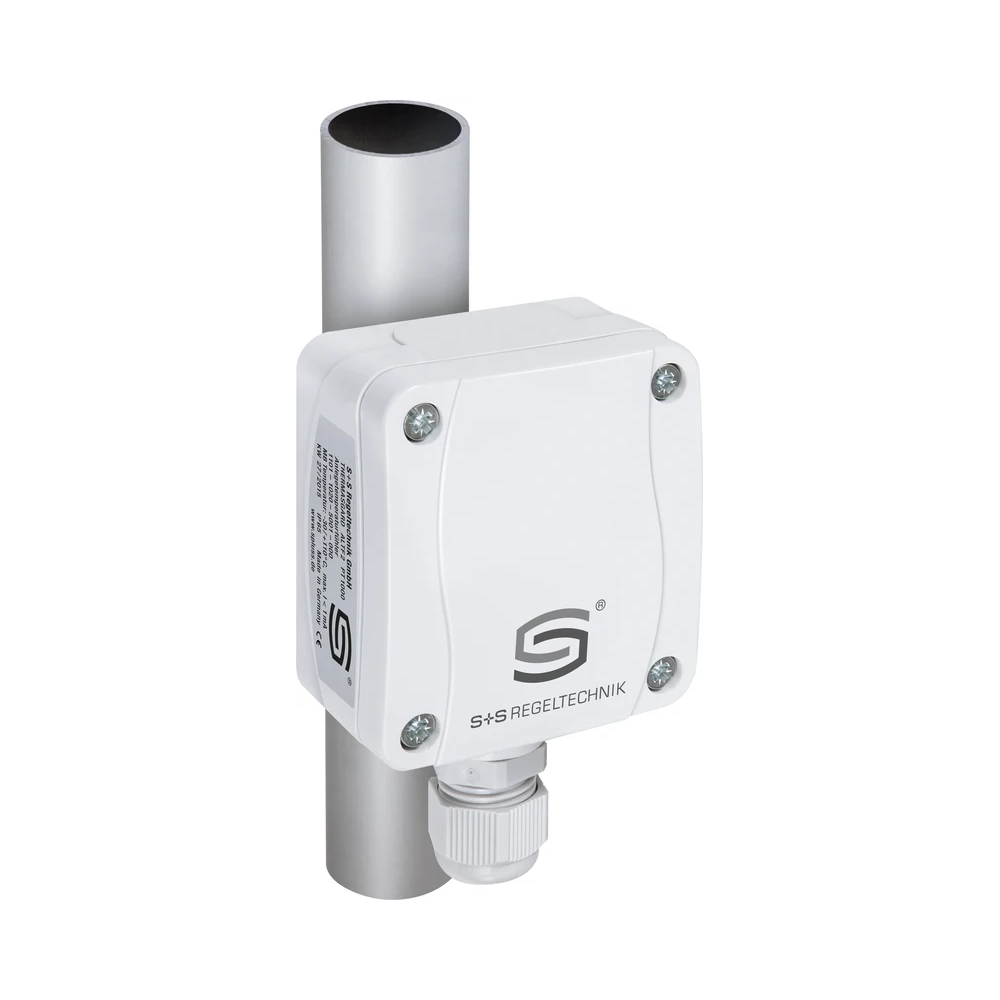

S+S REGELTECHNIK ALTF2_PT1000A — накладной пассивный датчик температуры в корпусе для трубопроводов и поверхностей. Модификация соответствует заводскому артикулу 1101-1020-6003-000.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 255.
Диапазон измерения
-30 +110 °C (опционально - другие диапазоны)
Чувствительные элементы/выход
см. таблицу, пассивный (опционально - с двумя чувствительными элементами)
Чувствительный элемент
PT1000
Степень защиты
ALTF 02 IP 43 (согласно EN 60 529) ALTF 2 IP 65 (согласно EN 60 529)
Основные параметры
Диапазон измерения
-30 +110 °C (опционально - другие диапазоны)
Тип изделия
Датчик температуры накладной
Заводской артикул
1101-1020-6003-000
Чувствительный элемент
PT1000
Диапазон температуры
-30…+110 °C
Электропитание и выходы
Чувствительные элементы/выход
см. таблицу, пассивный (опционально - с двумя чувствительными элементами)
Тип подключения
по двухпроводной схеме (опционально — четырехпроводное подключение)
Измерительный ток
прибл. 1 мА Монтаж/подключение бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки)
Электрическое подключение
0,14–1,5 мм2, по винтовым зажимам на плате
Монтаж и конструкция
Размеры стяжной ленты
диам. 13–92 мм (1/4–3 дюйма); 300 мм
Корпус
из пластика, полиамид, 30 % усиление стеклянными шариками цвет — транспортный белый (аналогичен RAL 9016), ALTF 02 с защелкивающейся крышкой, ALTF 2 с быстрозаворачиваемыми винтами, (комбинация шлиц/крестовой шлиц)
Размеры корпуса
72 x 64 x 37,8 мм (Tyr 1/Tyr 01)
Присоединение кабеля
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Материал
пластик
Размер
64 × 37,8 мм
Совместимость / применение
труб
Эксплуатация и защита
Сопротивление изоляции
>= 100 МОм, при +20 °C (500 В постоянного тока)
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
ALTF 02 IP 43 (согласно EN 60 529) ALTF 2 IP 65 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Накладной датчик устанавливают на очищенную поверхность с плотным прижимом. Термопасту применяют только если это допускает производитель; после монтажа точку обычно теплоизолируют от окружающего воздуха.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
