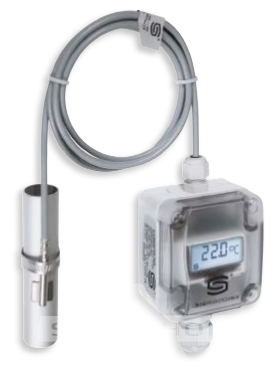

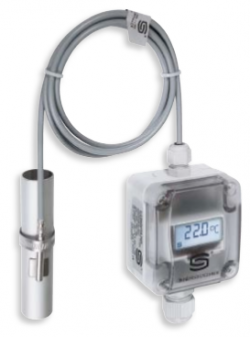

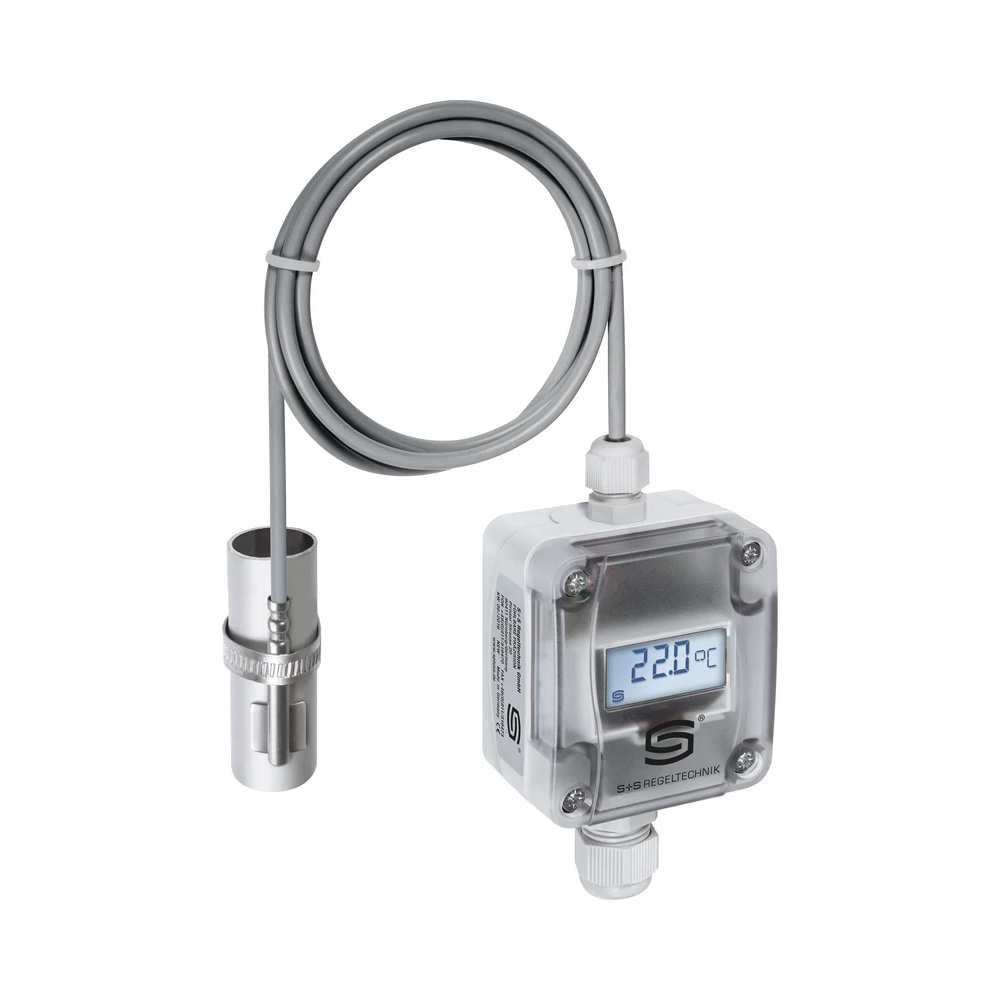

Датчик температуры накладной для труб, с выносным датчиком, Pt1000, 0-10 В, дисплей, IP65, 1101-1121-2219-920
Код товара: 210826
Артикул: ALTM2-U_LCD
Наличие: Под заказ
Датчик температуры накладной для труб, с выносным датчиком, Pt1000, 0-10 В, дисплей, IP65, 1101-1121-2219-920
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик температуры накладной для труб, с выносным датчиком, Pt1000, 0-10 В, дисплей, IP65, 1101-1121-2219-920
S+S REGELTECHNIK ALTM2-U_LCD — датчик температуры накладной для труб. Заводской артикул: 1101-1121-2219-920.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 34,101,315,319,665. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Напряжение питания
24 В перем. /пост. тока ±10 %: выход 0–10 В
Выходной сигнал
0–10 В /4–20 мА
Чувствительный элемент
PT1000
Степень защиты
IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой накаткой/запрессовкой IP 68 (опционально — гильза датчика в литой водонепроницаемой оболочке)
Основные параметры
Тип изделия
Датчик температуры накладной
Заводской артикул
1101-1121-2219-920
Чувствительный элемент
PT1000
Диапазон температуры
-50…+150 °C
Погрешность влажности
±10 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 В перем. /пост. тока ±10 %: выход 0–10 В
15–36 В пост. тока
выход 4 20 мА (зависит от нагрузки)
Потребляемая мощность
= 100 МОм, при +20 °C (500 В постоянного тока)
Выходной сигнал
0–10 В /4–20 мА
Монтаж и конструкция
Материал
PTFE
Размер
64 × 37,8 мм
Совместимость / применение
труб
Эксплуатация и защита
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой накаткой/запрессовкой IP 68 (опционально — гильза датчика в литой водонепроницаемой оболочке)
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 34,101,315,319,665
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Накладной датчик устанавливают на очищенную поверхность с плотным прижимом. Термопасту применяют только если это допускает производитель; после монтажа точку обычно теплоизолируют от окружающего воздуха.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
