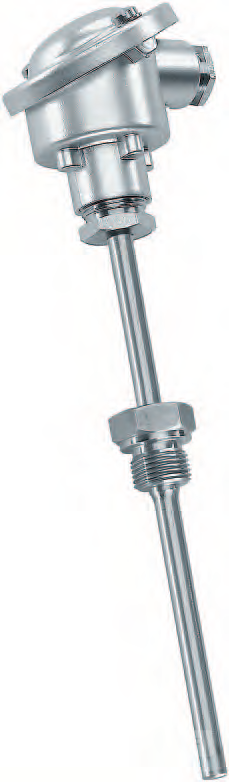

Датчик температуры канальный ввинчиваемый, ETF6 NTC20K, 100/80, - 35...+180 °C, с горловиной, пассивный выход, 1101-2071-6021-000
Код товара: 193965
Артикул: ETF6_NTC20K_100/80MM
Наличие: Под заказ
Датчик температуры канальный ввинчиваемый, ETF6 NTC20K, 100/80, - 35...+180 °C, с горловиной, пассивный выход, 1101-2071-6021-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик температуры канальный ввинчиваемый, ETF6 NTC20K, 100/80, - 35...+180 °C, с горловиной, пассивный выход, 1101-2071-6021-000
S+S REGELTECHNIK ETF6_NTC20K_100/80MM — изделие для систем вентиляции, отопления и автоматизации зданий. Модификация соответствует заводскому артикулу 1101-2071-6021-000.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 233.
Диапазон измерения
- 35 +180 °C (Tмax NTC = 150 °C, Tмax LМ235Z = 125 °C)
Чувствительные элементы /выход
пассивный (опционально также с двумя чувствительными элементами)
Чувствительный элемент
NTC20K
Степень защиты
IP 54 (согласно EN 60529), IP 65 (опционально)
Основные параметры
Диапазон измерения
- 35 +180 °C (Tмax NTC = 150 °C, Tмax LМ235Z = 125 °C)
Тип изделия
Датчик температуры канальный ввинчиваемый
Заводской артикул
1101-2071-6021-000
Чувствительный элемент
NTC20K
Диапазон температуры
- 35…+180 °C
Электропитание и выходы
Чувствительные элементы /выход
пассивный (опционально также с двумя чувствительными элементами)
Тип подключения
по двухпроводной схеме (опционально – трех- или четырехпроводная)
Измерительный ток
прибл. 1мА
Монтаж /подключение
резьбовые переходники с резьбой G1 /2
Электрическое подключение
0,14 - 1,5 мм², по винтовым зажимам на керамическом цоколе
Монтаж и конструкция
Длина трубки горловины
80 мм (опционально – другие длины)
Защитная трубка
высококачественная сталь, 1.4571, В4A, G1 /2, SW 27
Размеры защитной трубки
Ø = 9 мм, см. габаритный чертеж
Присоединительная головка
Б -образной формы, алюминий, цвет – белый алюминий (аналогичен RAL 9006) Температура окружающей среды - 20 /+ 100° C, М 20 x 1,5
Материал
нержавеющая сталь
Эксплуатация и защита
Макс. давление
погружная гильза из высококачественной стали 40 бар
Сопротивление изоляции
≥ 100 МОм, при 20 °C (500 В постоянного тока)
Влажность (относительная)
< 95 %
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 54 (согласно EN 60529), IP 65 (опционально)
Допустимое давление
40 бар
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Совместимость определяют по выходному сигналу, диапазону, питанию, схеме подключения и настройкам входа контроллера. Перед заменой также сверяют назначение клемм и документацию обеих моделей.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.
Где и как устанавливать датчик?
Канальный датчик устанавливают в репрезентативном сечении воздуховода, вдали от локальных струй, застойных зон и источников тепла. Проверяют глубину погружения зонда, герметизацию отверстия, направление потока и требования руководства к ориентации корпуса.
Что чаще всего вызывает ошибку измерения?
Типичные причины — неверная точка установки, несоответствие входа и сигнала, ошибка питания или подключения, неправильное масштабирование и условия среды за пределами спецификации. Проверку ведут последовательно от места измерения до настроек контроллера.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
