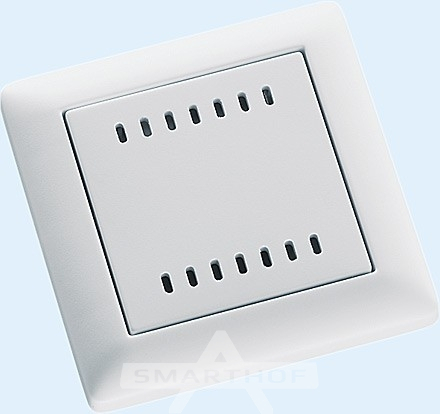

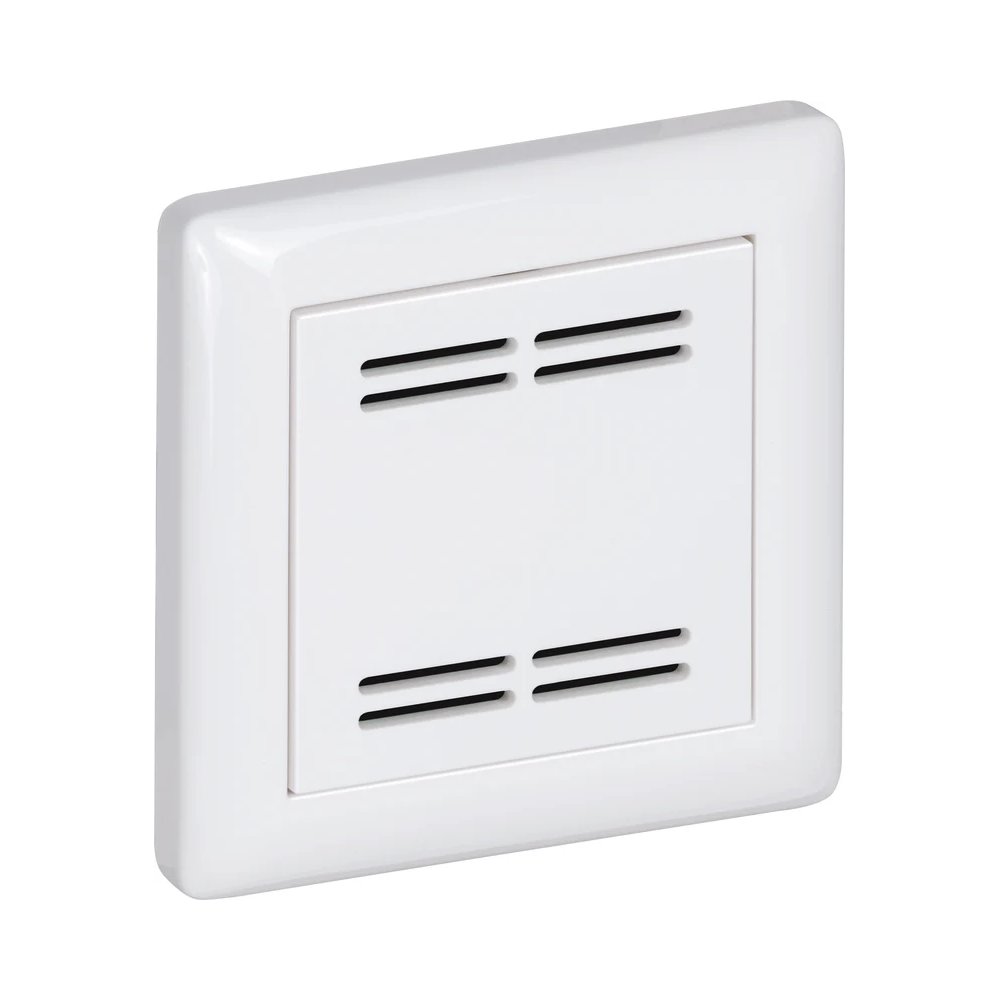

Датчик температуры и преобразователь температуры FSTF1 NI1000, -30...+60°C, плоская рамка, скрытая установка, 1101-5020-9000-162
Код товара: 42166
Артикул: FSTF1_NI1000
Наличие: Под заказ
Датчик температуры и преобразователь температуры FSTF1 NI1000, -30...+60°C, плоская рамка, скрытая установка, 1101-5020-9000-162
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик температуры и преобразователь температуры FSTF1 NI1000, -30...+60°C, плоская рамка, скрытая установка, 1101-5020-9000-162
S+S REGELTECHNIK FSTF1_NI1000 — комнатный датчик или орган управления температурой для монтажа в стандартную установочную рамку. Модификация соответствует заводскому артикулу 1101-5020-9000-162.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 197.
Выход
Ni1000
Чувствительный элемент
NI1000
Степень защиты
IP 20 (согласно EN 60 529)
Диапазоны измерения
-30 +60 °C чувствительный элемент
Основные параметры
Диапазоны измерения
-30 +60 °C чувствительный элемент
Сужение диапазона
в ручке настройки
Потенциометр
стандартный – 1 kОм (опционально – другие значения по запросу например 100 Ом, 5 кОм, 10 кОм или потенциометр 0 -10 B линейный)
Поворотный переключатель
макс. 5 положений (0, Авто, I, II, III), 24 B, макс. 130 мА
Светодиод
стандартный зеленый (опционально – красный, желтый или двухцветный, 24 B постоянного тока)
Кнопка
замыкающая, 24 B, макс. 35 мА
Измерительный преобразователь
Напряжение питания 24 B постоянного тока TД 2; 0 + 50 °C (другие диапазоны измерения см. Приложение; например, TД 1; - 50 + 50 °C)
Производитель
GIRA System 55 или Berker S1 (другие рамки для установки, производители выключателей, цвета и цены – по запросу)
Тип изделия
Датчик температуры и преобразователь температуры FSTF1 NI1000
Заводской артикул
1101-5020-9000-162
Чувствительный элемент
NI1000
Диапазон температуры
-30…+60°C
Электропитание и выходы
Выход
Ni1000
Электрическое подключение
при помощи штепсельных зажимов, 0,14 - 1,5 мм, только на безопасно малое напряжение, макс. 30 B переменного тока, 42 B постоянного тока
Монтаж и конструкция
Монтаж
в монтажную коробку 55 мм
Корпус
пластик, стандартный цвет – чистый белый, глянцевый (аналогичен RAL 9010) (возможен заказ других цветов, цветовые варианты зависят от рамок для выключателей освещения)
Материал
пластик
Совместимость / применение
измерения температуры воздуха
Эксплуатация и защита
Допустимая относительная влажность воздуха
макс. 90 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 20 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
