Преобразователь температуры измерительный на монтажную рейку, HSM-U 0/+100°C, PT100, активный выход, 0-10 В, 1101-6111-0000-301
Код товара: 42892
Артикул: HSM-U_0/+100°C_PT100
Наличие: Под заказ
Преобразователь температуры измерительный на монтажную рейку, HSM-U 0/+100°C, PT100, активный выход, 0-10 В, 1101-6111-0000-301
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь температуры измерительный на монтажную рейку, HSM-U 0/+100°C, PT100, активный выход, 0-10 В, 1101-6111-0000-301

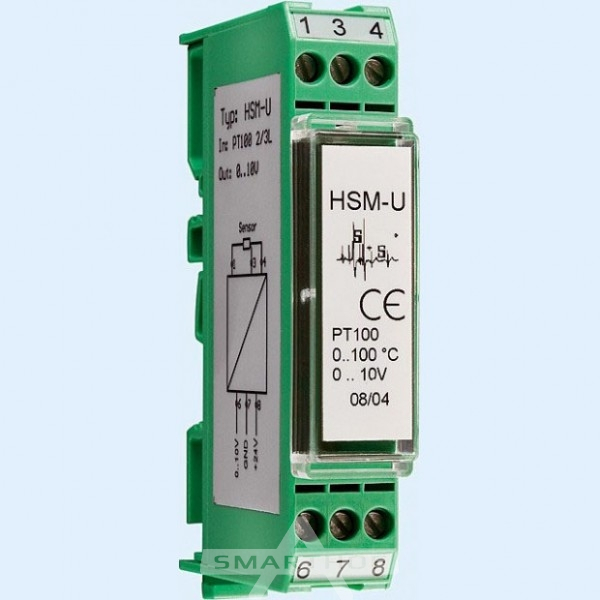

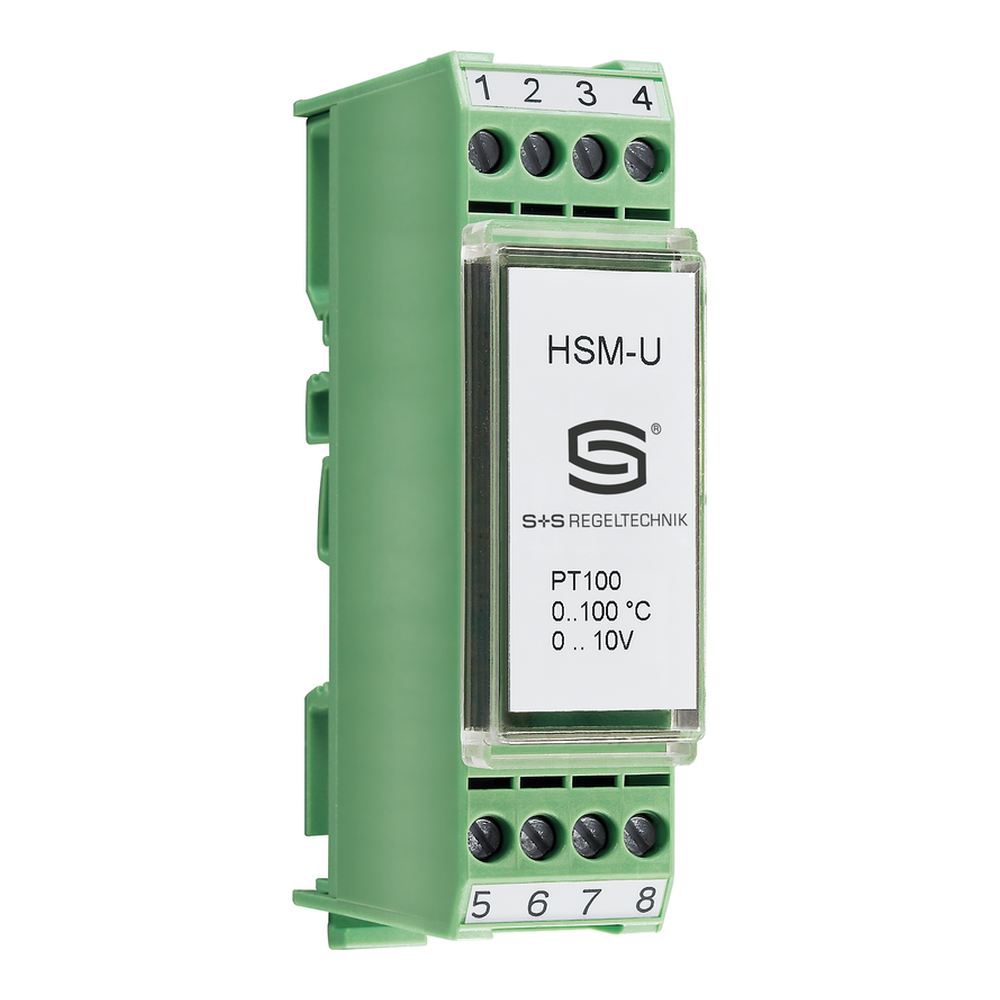

S+S REGELTECHNIK HSM-U_0/+100°C_PT100 — преобразователь температуры измерительный на монтажную рейку. Заводской артикул: 1101-6111-0000-301.
Технические параметры и условия применения приведены по проверенной странице модели или серии. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Напряжение питания
24 В пост. перем. тока ±10 % 24 В пост. тока
Выход
0 - 10 В 4 20 мА
Чувствительный элемент
PT100
Степень защиты
IP 20 (согласно EN 60 529)
Основные параметры
Вход
Pt 100 Pt 100 (опционально - Pt 1000) (опционально - Pt 1000)
Положение нуля
- 200 + 830 °C - 200 + 830 °C
Диапазон
> 20 °C > 20 °C
Короткое замыкание
0 В < 4 мА
Допустимая остаточная волнистость
< 10 % < 10 %
Время реакции
< 0,1 с < 0,1 с
Рабочая температура
- 40 + 85 °C - 40 + 85 °C
Тип изделия
Преобразователь температуры измерительный на монтажную рейку
Заводской артикул
1101-6111-0000-301
Чувствительный элемент
PT100
Диапазон температуры
- 200…+ 830 °C
Погрешность влажности
±10 % RH
Электропитание и выходы
Выход
0 - 10 В 4 20 мА
Напряжение питания
24 В пост. перем. тока ±10 % 24 В пост. тока
Измерительный ток
0,8 1 мА 0,8 1 мА
Выход из строя датчика
> 10 В > 20 мА
Выходной сигнал
0–10 В
Монтаж и конструкция
Корпус
1 делительная единица TE (75 x 15 x 53 мм) поликарбонат, цвет сигнальный зеленый (аналогичен RAL 6029)
Размер
15 × 53 мм
Совместимость / применение
установки на монтажную рейку (DIN)
Эксплуатация и защита
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 20 (согласно EN 60 529)
Источник характеристик
Официальный каталог S+S 2026 RU
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
