Наружный канальный датчик влажности, выходы 0-10 В, диапазон переключаемый, 1201-3161-6000-000

Код товара: 42812

Артикул: KAVTF-U

Наличие: Под заказ

Наружный канальный датчик влажности, выходы 0-10 В, диапазон переключаемый, 1201-3161-6000-000

Цену уточняйте

В корзину Запросить КП

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Описание
Характеристики
Загрузки
Оплата и доставка

Наружный канальный датчик влажности, выходы 0-10 В, диапазон переключаемый, 1201-3161-6000-000

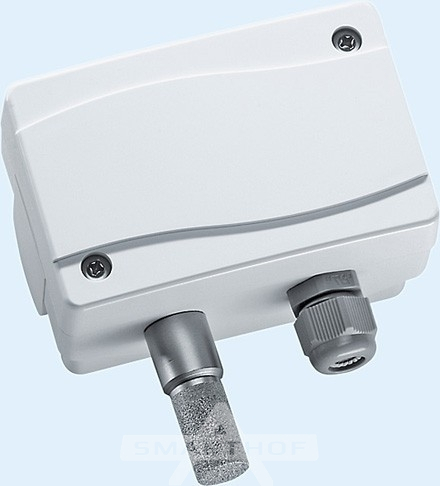

S+S REGELTECHNIK KAVTF-U — наружный канальный датчик влажности. Заводской артикул: 1201-3161-6000-000.

Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 430,431. Значения нормализованы для карточки без изменения чисел, единиц и кодов.

Диапазон измерения температуры переключение между несколькими диапазонами 0 + 50 °C (стандартно); 0 +80 °C; - 35 +75 °C; - 35 +35 °C

Напряжение питания 24 В переменного постоянного тока для варианта U, 15 36 В постоянного тока для варианта I, RL зависит от нагрузки

Выход 1, влажность 0 - 10 B (см. таблицу) для варианта U 0 20 мА (см. таблицу) для варианта I

Степень защиты IP 65 (согласно EN 60 529)

Основные параметры

Чувствительные элементы

цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью: ± 1 % в год

Защита чувствительного элемента

сменный металлический спеченный фильтр

Диапазон измерения температуры

переключение между несколькими диапазонами 0 + 50 °C (стандартно); 0 +80 °C; - 35 +75 °C; - 35 +35 °C

Рабочий диапазон температур

0 + 50 °C для электрической части - 20 …+ 70 °C для сенсорики

Погрешность измерения температуры

± 0,5 K (0 + 50 °C) при +20 °C, иначе ± 1 K погрешности измерения прочих величин вычисляются из погрешностей измерения температуры и влажности

KAVTF

NL = 225 мм

Тип изделия

Наружный канальный датчик влажности

Заводской артикул

1201-3161-6000-000

Диапазон температуры

0…50 °C

Диапазон влажности

0…100 % RH

Погрешность влажности

±1 % RH

Дисплей

есть

Электропитание и выходы

Напряжение питания

24 В переменного постоянного тока для варианта U, 15 36 В постоянного тока для варианта I, RL зависит от нагрузки

Выход 1, влажность

0 - 10 B (см. таблицу) для варианта U 0 20 мА (см. таблицу) для варианта I

Выход 2, температура

0 - 10 B

Эл. подключение

четырехпроводное (см. схему соединения) 0,14 -1,5 мм, по винтовым зажимам на плате

Монтаж подключение

при помощи фланца (содержится в комплекте поставки) из пластика (опционально – оцинкованная сталь)

Выходной сигнал

0–10 В

Монтаж и конструкция

Корпус

пластик, полиамид, 30% усиление стеклянными шариками,с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010)

Размеры

KAVTF: 72 x 64 x 39,4 мм

Присоединение кабеля

M16, с разгрузкой натяжения

Защитная трубка

из металла, 18 мм,

Материал

пластик

Размер

64 × 39,4 мм

Совместимость / применение

определения различных величин

Эксплуатация и защита

Диапазон измерения влажности

переключение между несколькими диапазонами 0 … 100 % относительной влажности (стандартно) 0 50 г кг (MR) 0 80 г кг (MR) 0 50 г м (A.H.) 0 80 г м (A.H.) 0 + 50 °C (TP) - 20 + 80 °C (TP) 0 80 кДж кг (ENT.)

Рабочий диапазон влажности

10 … 95 % относительной влажности

Погрешность измерения влажности

± 3 % относительной влажности (40…60 %); при +20 °C, иначе ± 5 % относительной влажности погрешности измерения прочих величин вычисляются из погрешностей измерения температуры и влажности

Температура окружающей среды

при хранении: - 25 …+60 °C, при эксплуатации: -5 …+ 55 °C

Класс защиты

III (согласно EN 60 730)

Степень защиты

IP 65 (согласно EN 60 529)

Источник характеристик Официальный каталог S+S 2026 RU, стр. 430,431

Каталог S+S Regeltechnik 2026 на русском языке

pdf - 46,05MB

Оплата

Безналичный расчет для юридических лиц

Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».

100% предоплата после выставления счета.
Предоставляем счет, УПД и комплект бухгалтерских документов.
Доступен электронный документооборот через Диадок.

Подробнее об оплате

Доставка

Отгрузка по России и странам СНГ

Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.

Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
Самовывоз со склада в Москве возможен по предварительному согласованию.
После отгрузки предоставляем документы и данные для отслеживания.

Подробнее о доставке

Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.

Совместим ли этот датчик со входом контроллера?

Сверьте тип аналогового входа, питание датчика, допустимую нагрузку, общий провод или опорный потенциал и настройку масштабирования в контроллере. Вход 0–10 В нельзя напрямую использовать для сигнала 4–20 мА и наоборот без подходящего преобразования. Практическое сравнение: 0–10 В или 4–20 мА для датчика.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Одинакового диапазона недостаточно. Сверьте выходной сигнал, питание, точность, время отклика, присоединение, размеры, степень защиты и совместимость материалов со средой. Для цифрового датчика дополнительно проверяют протокол и карту данных.

Где и как устанавливать датчик?

Канальный датчик устанавливают в репрезентативном сечении воздуховода, вдали от локальных струй, застойных зон и источников тепла. Проверяют глубину погружения зонда, герметизацию отверстия, направление потока и требования руководства к ориентации корпуса.

Что чаще всего вызывает ошибку измерения?

Проверьте масштабирование входа, питание датчика, падение напряжения, общий провод, заземление и влияние помех. Для токовой петли отдельно считают бюджет напряжения, а для 0–10 В — сопротивление линии и входа. Подробнее: сравнение сигналов 0–10 В и 4–20 мА.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
