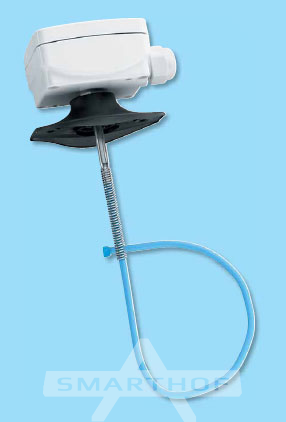

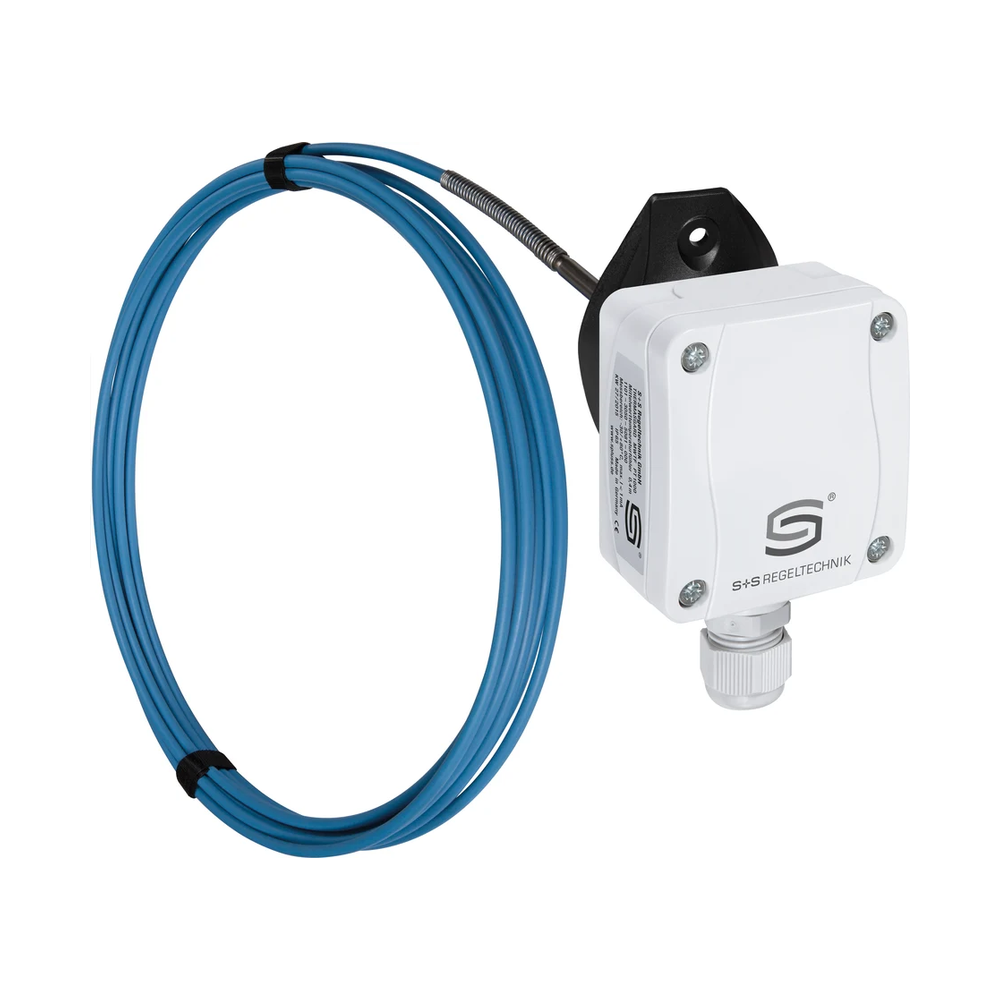

Датчик средней температуры гибкий, MWTF NI1000 6M, присоединительный фланец, -30...+80°C, пассивный выход, 1101-3050-9261-000
Код товара: 25802
Артикул: MWTF_NI1000_6M
Наличие: Под заказ
Датчик средней температуры гибкий, MWTF NI1000 6M, присоединительный фланец, -30...+80°C, пассивный выход, 1101-3050-9261-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик средней температуры гибкий, MWTF NI1000 6M, присоединительный фланец, -30...+80°C, пассивный выход, 1101-3050-9261-000
S+S REGELTECHNIK MWTF_NI1000_6M — изделие для систем вентиляции, отопления и автоматизации зданий. Модификация соответствует заводскому артикулу 1101-3050-9261-000.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 219.
Диапазон измерения
- 30 +80 °C
Чувствительные элементы выход
пассивный
Чувствительный элемент
активен на всей длине (измеряется среднее значение)
Степень защиты
IP 65 (согласно EN 60 529)
Основные параметры
Диапазон измерения
- 30 +80 °C
Прокладка
минимальный радиус изгиба 35 мм, запрещены недопустимые вибрационные нагрузки, 1 2 G
Чувствительный элемент
активен на всей длине (измеряется среднее значение)
Тип изделия
Датчик средней температуры гибкий
Заводской артикул
1101-3050-9261-000
Диапазон температуры
-30…+80°C
Электропитание и выходы
Чувствительные элементы выход
пассивный
Тип подключения
по двухпроводной схеме
Измерительный ток
прибл. 1 мА (проволочный измерительный резистор)
Монтаж подключение
при помощи присоединительного фланца, пластик (опционально – оцинкованная сталь) и монтажных скоб МK - 05 - М
Электрическое подключение
0,14 -1,5 мм, по винтовым зажимам на плате
Монтаж и конструкция
Гильза
высококачественная сталь, 1.4571, В4A
Материал гибкой измерительной части
медь с пластиковым покрытием, с пружиной для защиты от перегиба
Размеры защитной трубки
= 5,0 мм, значения номинальной длины NL = 0,4 м, 3 м, 6 м (опционально – до 20 м)
Присоединительная головка
пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами, цвет чистый белый (аналогичен RAL 9010) Температура окружающей среды - 20 + 80 °C
Размеры
72 x 64 x 39,4 мм
Присоединение кабеля
М16, с разгрузкой натяжения
Материал
нержавеющая сталь
Размер
64 × 39,4 мм
Совместимость / применение
защиты от перегиба Размеры защитной трубки
Эксплуатация и защита
Влажность (относительная)
< 95 %
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
