Преобразователь средней температуры измерительный, Pt1000, Modbus, длина изм. части 0,4 м, 1101-3236-0080-000
Код товара: 210955
Артикул: MWTM-MODBUS_0,4M
Наличие: Под заказ
Преобразователь средней температуры измерительный, Pt1000, Modbus, длина изм. части 0,4 м, 1101-3236-0080-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь средней температуры измерительный, Pt1000, Modbus, длина изм. части 0,4 м, 1101-3236-0080-000

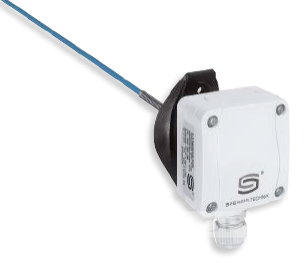

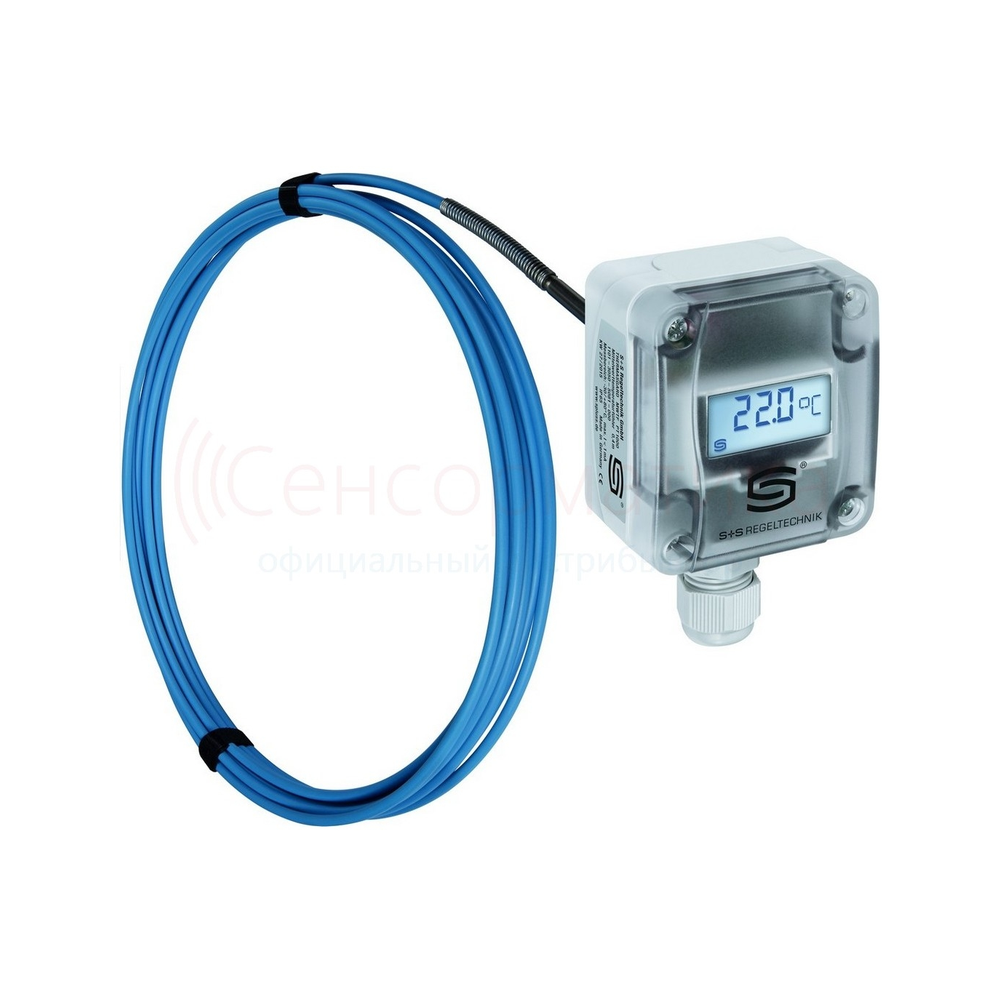

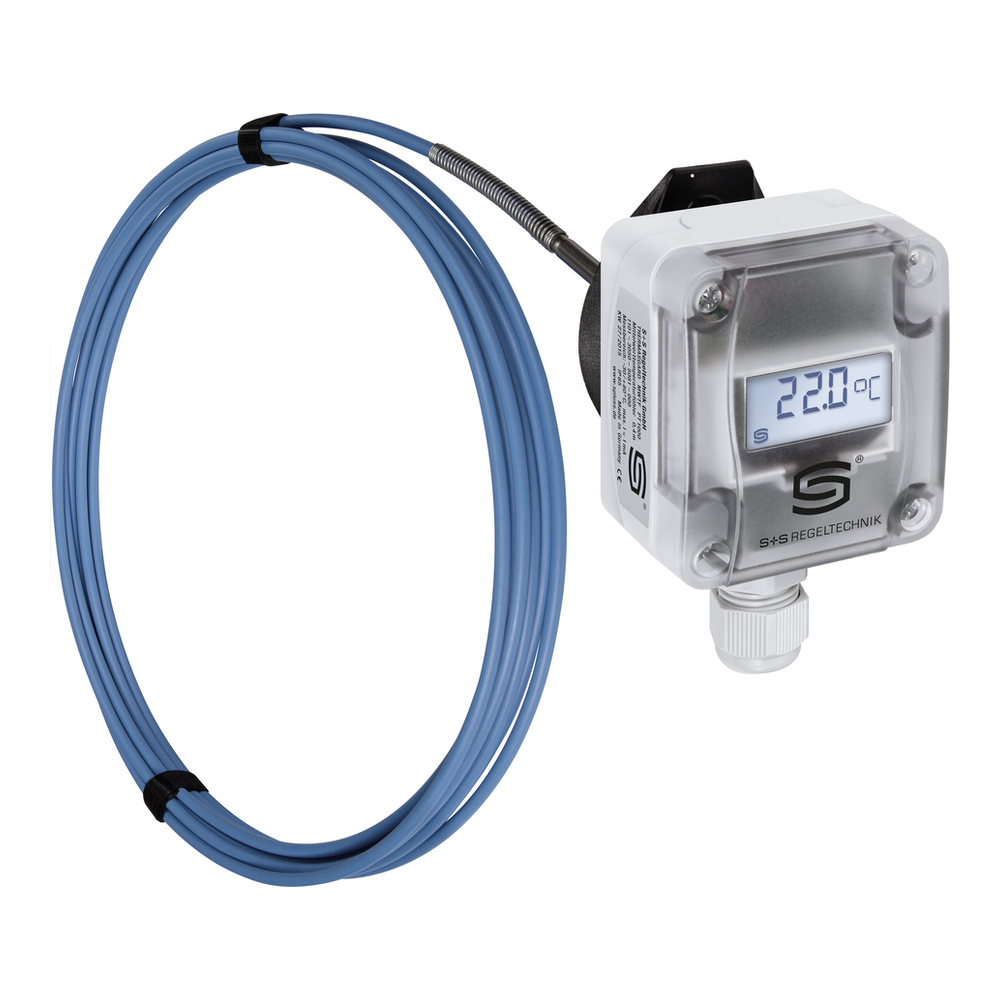

S+S REGELTECHNIK MWTM-MODBUS_0,4M — преобразователь средней температуры измерительный. Заводской артикул: 1101-3236-0080-000.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 6,7,8,11,31,34,49,86,87,88,89,261,282,283,284,285,652,653,666. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
-50 +150 °C; Tmin -50 °C, Tmax + 80 °C
Напряжение питания
24 В перем. тока (±20 %) и 15…36 В пост. тока (±10 %)
Чувствительный элемент
Pt1000, DIN EN 60751, класс B
Степень защиты
IP 65 (согласно EN 60 529)
Основные параметры
Чувствительный элемент
Pt1000, DIN EN 60751, класс B
Диапазон измерения
-50 +150 °C; Tmin -50 °C, Tmax + 80 °C
Погрешность измерения температуры
±0,5 K при +20 °C
Смещение нуля
±10 °C
Среда
чистый воздух и неагрессивные, негорючие газы
Распознавание ошибок
обрыв датчика, короткое замыкание датчика
Прокладка
минимальный радиус изгиба 35 мм, допустимые вибрационных нагрузок < 1/2 G
Тип изделия
Преобразователь средней температуры измерительный
Заводской артикул
1101-3236-0080-000
Диапазон температуры
-50…+150 °C
Погрешность влажности
±20 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 В перем. тока (±20 %) и 15…36 В пост. тока (±10 %)
Потребляемая мощность
< 1,0 В·А/24 В пост. тока < 2,2 В·А/24 В перем. тока
Шинный протокол
Modbus (RTU), диапазон адресов 0 247, с возможностью настройки
Фильтрация сигналов
0,3 c/1 c/10 c
Монтаж/подключение
при помощи присоединительного фланца, пластик (опционально – оцинкованная сталь) и монтажных скоб МK - 05 - М
Монтаж и конструкция
Гильза
из высококачественной стали, 1.4571, V4A
Материал гибкой измерительной части
медь с пластиковым покрытием, с пружиной для защиты от перегиба
Размеры датчика и измерительной части
диам. 5 мм, номинальная длина NL = 0,4 м/3 м/6 м (опционально – номинальная длина до 20 м)
Активная длина
активен по всей длине
Корпус
пластик, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016)
Размеры корпуса
72 x 64 x 37,8 мм (Tyr 1 без дисплея) 72 x 64 x 43,3 мм (Tyr 1 c дисплеем)
Присоединение кабеля
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм
Материал
нержавеющая сталь
Размер
64 × 37,8 мм
Совместимость / применение
защиты от перегиба Размеры датчика и измерительной части: диам
Эксплуатация и защита
Температура окружающей среды
измерительный преобразователь -30 +70 °C
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 65 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
