Датчик движения и освещенности для помещений, 5 каналов, солнечный элемент, батарея, 1801-8465-1020-000

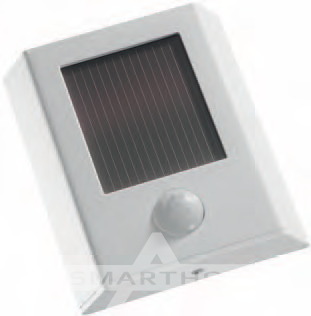

S+S REGELTECHNIKДатчик движения и освещенности для помещений RBLF - FSE оснащен безбатарейным передающим
радиоустройством, не требующим обслуживания. Выработка необходимой энергии осуществляется
солнечным элементом, которому достаточно внутреннего освещения в помещении. Для промежуточного
накопления электрического заряда используются конденсаторы. Устройство предназначено для
полуавтоматического и автоматического управления освещением в помещении, для обнаружения
присутствия людей и передачи сигналов по радиоканалу исполнительным устройствам шлюзам.
Применяется для переключения и управления потребителями (осветительными приборами, жалюзи,
сервоприводами и пр.) в офисных помещениях, школах, торговых и конференц-залах. Может
работать в одном из двух режимов, оснащен пятью каналами. Каналы 1 и 3 предназначены для
обнаружения присутствия в зависимости от измеренной текущей освещенности, каналы 2 и 4
предназначены только для обнаружения присутствия, канал 5 используется для передачи блоков
данных с любыми видами информации.
Принцип работы: ....................выработка энергии посредством солнечного генератора;
безбатарейный, не требует обслуживания. Буферизация
посредством SuperCap, работоспособность в полной темноте
при полном заряде обеспечивается в течение 36 часов.
В случае RBLF 2 – FSE опционально возможна работа от батарей.
Беспроводная технология:......протокол EnOcean, тип PTM100 для обнаружения присутствия и
STM100 для обнаружения присутствия и измерения освещенности,
частота 868,3 МГц, модуляция ASK, передаваемая мощность макс.
10 мВт
Каналы:.................................канал 1: PTM-телеграмма, вкл. и выкл. в зависимости от присутствия
и порога освещенности
канал 2: PTM-телеграмма, вкл. и выкл. в зависимости от присутствия
канал 3: PTM-телеграмма, вкл. и выкл. в зависимости от присутствия
и порога освещенности
канал 4: PTM-телеграмма, вкл. и выкл. в зависимости от присутствия
канал 5: STM-телеграмма, сигнальная телеграмма с данными о
присутствии, освещенности и каналом 1 и 2
Передающий радиомодуль:.....TCM 120
Датчик движения:..................чувствительный элемент PIR
зона обнаружения при потолочном монтаже: 2,4 м от пола, 5 м 360’’
зона обнаружения при настенном монтаже: 1,5 м от пола, 8 м 360’’
угол раскрытия прибл. 90°, предпочтительное направление –
горизонтальное, 36 зон обнаружения, детектируемая скорость
от 0,2 до 3 м с
Датчик освещенности:............10...1000 лк
Буферная ячейка:...................время запуска для обучающего режима;
> 1 часа @ 1000 лк
время запуска для 24-часового режима в темноте:
> 8 часов @ 250 лк
время полной зарядки от нижней границы рабочего диапазона:
> 7 часов @ 50 лк
время разрядки полностью заряженной ячейки до нижней границы
рабочего диапазона:
> 48 часов
Сеансы передачи:..................по событию и в процессе активного обнаружения движения каждые
8 - 12 минут
Дальность передачи:..............в зависимости от строительного материала 20 – 100 м
Корпус:..................................пластик, акрилонитрил-бутадиенстирол (ABS)
Габариты:...............................120 x 100 x 20 мм (Д x Ш x В)
Монтаж:................................настенный или потолочный в защищенном от осадков месте,
при обеспечении основной дневной освещенности
мин. 50 лк в течение 7 часов
Окружающая температура: ......+ 5 ... + 55 °C (в рабочем режиме)
Температура хранения:...........- 20 ... + 55 °C
Допустимая влажность
воздуха:................................0 ... 95 % отн. влажн., без конденсата
Степень защиты:....................IP 20 (согласно EN 60 529)
Нормы:..................................соответствие CE - нормам, соответствие требованиям к содержанию
опасных веществ согл. директиве 2002 95 ECВсе технические характеристики
