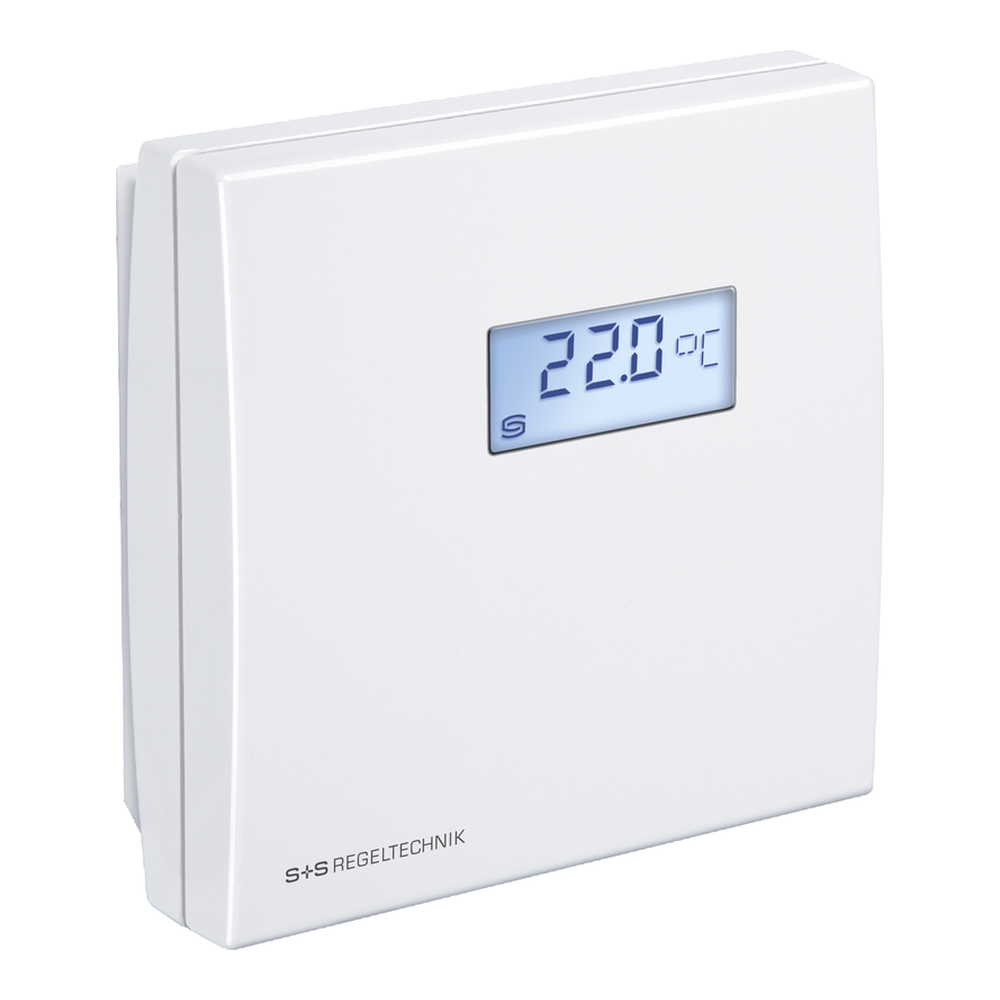

Датчик влажности и температуры в помещении, 0…100 % отн. вл., +/-3%, 0…+50°C, выходы 0-10 В, Ni1000, 1201-41B1-2009-000
Код товара: 210544
Артикул: RFTF-U_NI1000_BD2
Наличие: Под заказ
Датчик влажности и температуры в помещении, 0…100 % отн. вл., +/-3%, 0…+50°C, выходы 0-10 В, Ni1000, 1201-41B1-2009-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик влажности и температуры в помещении, 0…100 % отн. вл., +/-3%, 0…+50°C, выходы 0-10 В, Ni1000, 1201-41B1-2009-000
S+S REGELTECHNIK RFTF-U_NI1000_BD2 — датчик влажности и температуры в помещении. Заводской артикул: 1201-41B1-2009-000.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 6,7,8,12,49,72,73,110,111,179,363,366,367,368,369,667. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения температуры
0 + 50 °C (на выходе соответствует 0–10 B или 4 20 мА или сопротивление, Ом)
Напряжение питания
24 B перем. тока (±20 %) и 15 36 В пост. тока (±10 %) для варианта U 15 36 В пост. тока (±10 %) для варианта I (зависит от нагрузки)
Выходной сигнал влажности
0 - 10 B для варианта U 4 20 мА для варианта I (нагрузка < 800 Ом)
Чувствительный элемент
NI1000
Основные параметры
Чувствительные элементы
цифровой датчик влажности, с интегрированным датчиком температуры, стойкий к конденсату, с малым гистерезисом, высокой долговременной стабильностью
Диапазон измерения температуры
0 + 50 °C (на выходе соответствует 0–10 B или 4 20 мА или сопротивление, Ом)
Рабочий диапазон температур
0 + 50 °C
Погрешность измерения температуры
±0,8 K при +20 °C, нормальные условия
Долговременная стабильность
±1 % в год
Тип изделия
Датчик влажности и температуры в помещении
Заводской артикул
1201-41B1-2009-000
Чувствительный элемент
NI1000
Диапазон температуры
0…+50°C
Диапазон влажности
0…100 % RH
Погрешность влажности
±3 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 B перем. тока (±20 %) и 15 36 В пост. тока (±10 %) для варианта U 15 36 В пост. тока (±10 %) для варианта I (зависит от нагрузки)
Потребляемая мощность
< 1,1 В·А/24 В пост. тока; < 2,2 В·А/24 В перем. тока
Выходной сигнал влажности
0 - 10 B для варианта U 4 20 мА для варианта I (нагрузка < 800 Ом)
Выходной сигнал температуры
0–10 B или 4 20 мА или сопротивление, Ом
Эл. подключение
двух-, трех- или четырехпроводное 0,14–1,5 мм2 по винтовым зажимам на плате
Выходной сигнал
0–10 В
Монтаж и конструкция
Корпус
пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010), опционально – из высококачественной стали
Размеры
85 x 85 x 27 мм (Baldur 1) 98 x 98 x 33 мм (Baldur 2) 100 x 100 x 25 мм (высококачественная сталь)
Монтаж
настенный или в монтажную коробку диам. 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля
Материал
нержавеющая сталь
Размер
85 × 27 мм
Совместимость / применение
варианта U 15
Эксплуатация и защита
Диапазон измерения влажности
0 …100 % относительной влажности (на выходе соответствует 0–10 B или 4 … 20 мА)
Рабочий диапазон влажности
0 … 95 % относительной влажности (без конденсата)
Погрешность измерения влажности
±3 % относительной влажности (20…80 %); при +20 °C, иначе ±5 % относительной влажности
Температура окружающей среды
при хранении: -25 +50 °C; при эксплуатации: -5 + 55 °C
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 30 (согласно EN 60 529)
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 6,7,8,12,49,72,73,110,111,179,363,366,367,368,369,667
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Комнатный датчик размещают в представительной точке рабочей зоны, вдали от дверей, радиаторов, прямого солнца и приточных струй. Место должно отражать состояние помещения, а не локальный нагрев или охлаждение стены.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
