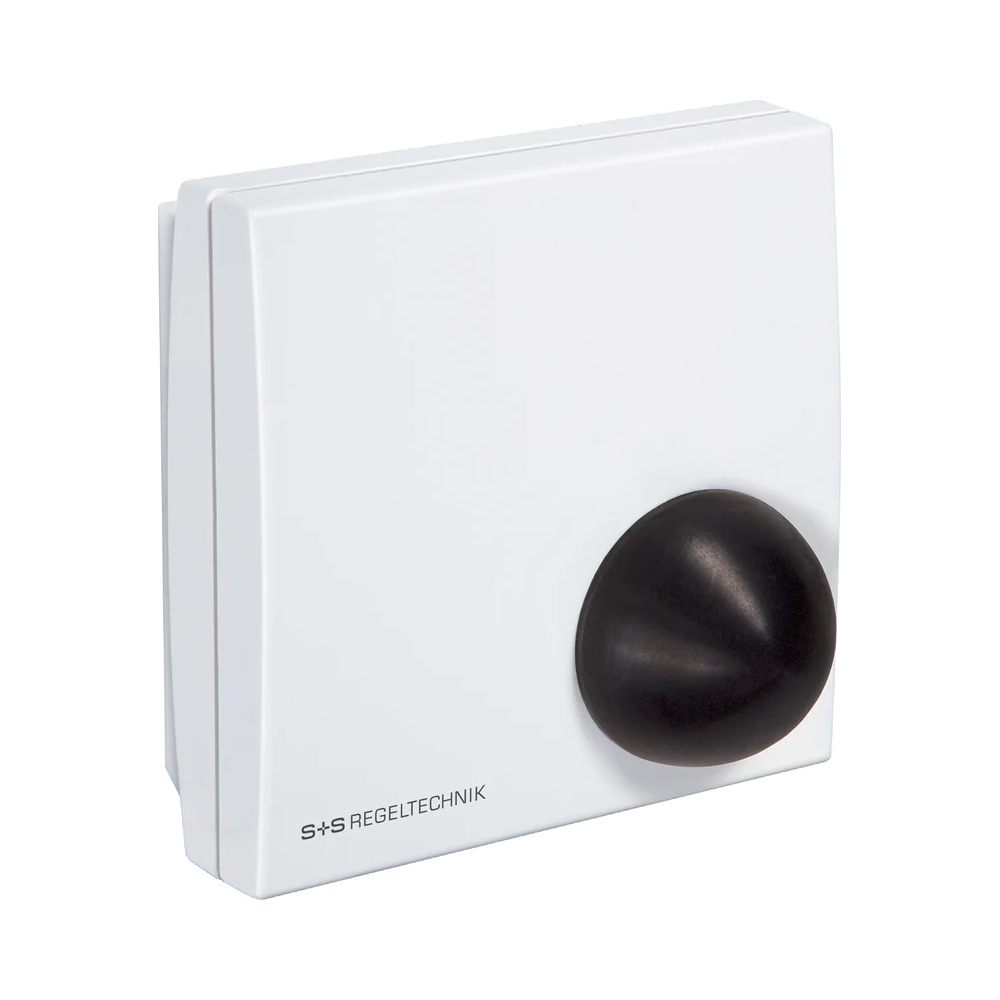

Датчик температуры излучения для внутренних помещений, ?30 ...+75C, IP 30, Pt1000, 1101-40C0-5001-000
Код товара: 210812
Артикул: RSTF_PT1000_BD1
Наличие: Под заказ
Датчик температуры излучения для внутренних помещений, ?30 ...+75C, IP 30, Pt1000, 1101-40C0-5001-000
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Датчик температуры излучения для внутренних помещений, ?30 ...+75C, IP 30, Pt1000, 1101-40C0-5001-000
S+S REGELTECHNIK RSTF_PT1000_BD1 — изделие для систем вентиляции, отопления и автоматизации зданий. Модификация соответствует заводскому артикулу 1101-40C0-5001-000.
Подробные параметры, условия монтажа и эксплуатации приведены по официальной странице изделия и каталогу S+S 2026, стр. 259.
Диапазон измерения
-30 +75 °C
Выход
пассивный
Чувствительный элемент
PT1000
Степень защиты
IP 30 (согласно EN 60 529)
Основные параметры
Диапазон измерения
-30 +75 °C
Полусфера
черный
Тип изделия
Датчик температуры излучения
Заводской артикул
1101-40C0-5001-000
Чувствительный элемент
PT1000
Диапазон температуры
30…+75C
Электропитание и выходы
Выход
пассивный
Тип подключения
по двухпроводной схеме (опционально — трех- или четырехпроводное подключение)
Измерительный ток
прибл. 1 мА
Монтаж/подключение
при помощи винтов
Электрическое подключение
0,14–1,5 мм2, по винтовым зажимам на плате
Монтаж и конструкция
Корпус
пластик, акрилонитрил-бутадиенстирол (ABS) цвет — чистый белый (аналогичен RAL 9010),
Размеры
85 x 85 x 27 (40) мм (Baldur 1)
Материал
пластик
Совместимость / применение
внутренних помещений
Эксплуатация и защита
Сопротивление изоляции
>= 100 МОм, при +20 °C (500 B постоянного тока)
Влажность (относительная)
< 95 %
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 30 (согласно EN 60 529)
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Точка установки должна представлять измеряемое состояние и соответствовать назначению датчика. Проверьте монтажное положение, контакт со средой, защиту корпуса и требования руководства конкретной модели.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
