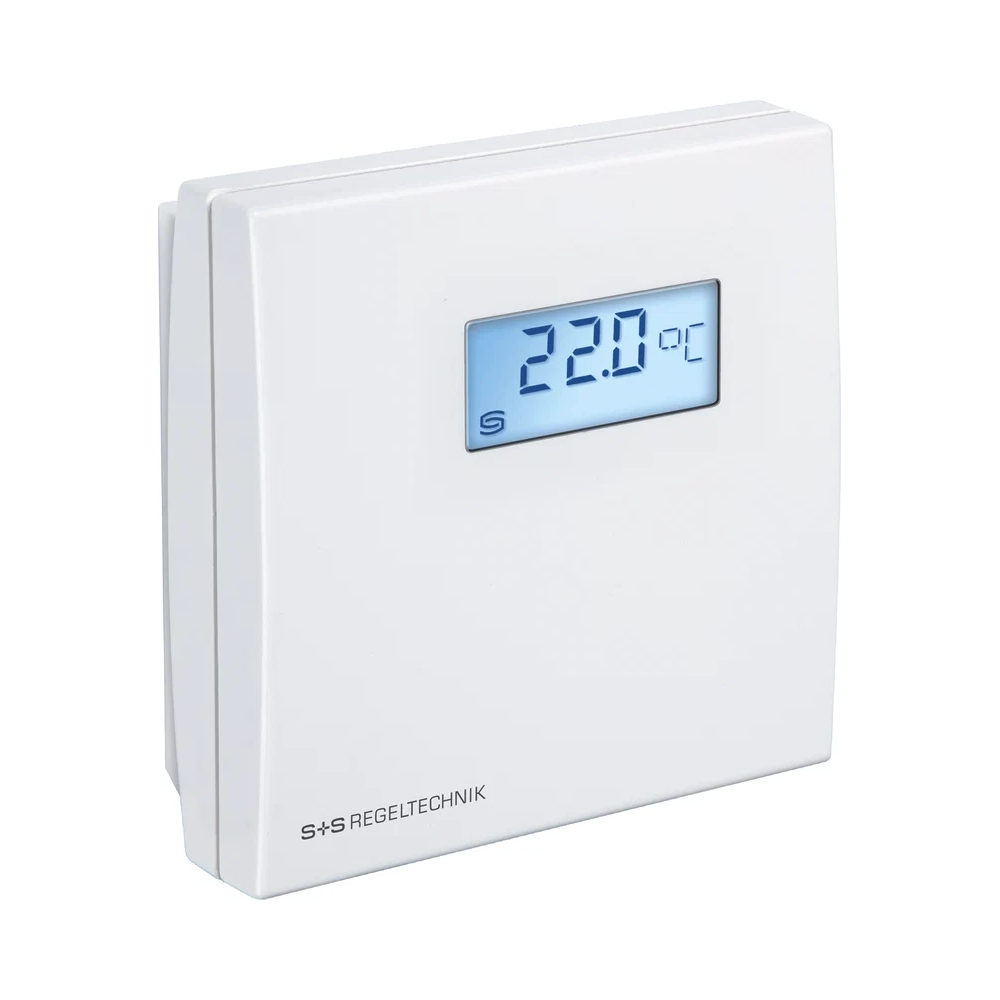

Преобразователь температуры в помещении измерительный, ?30...+70 °C, 8 диапазонов измерения, Pt1000, 4...20 мA, дисплей, 1101-41A2-2000-200
Код товара: 210965
Артикул: RTM1-I_LCD_BD1
Наличие: Под заказ
Преобразователь температуры в помещении измерительный, ?30...+70 °C, 8 диапазонов измерения, Pt1000, 4...20 мA, дисплей, 1101-41A2-2000-200
Цену уточняйте
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
Преобразователь температуры в помещении измерительный, ?30...+70 °C, 8 диапазонов измерения, Pt1000, 4...20 мA, дисплей, 1101-41A2-2000-200
S+S REGELTECHNIK RTM1-I_LCD_BD1 — преобразователь температуры в помещении измерительный. Заводской артикул: 1101-41A2-2000-200.
Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 265. Значения нормализованы для карточки без изменения чисел, единиц и кодов.
Диапазон измерения
переключение между 8 диапазонами измерения с ручной коррекцией нуля (±10 K)
Напряжение питания
24 В перем./пост. тока ±10 %: выход 0–10 В
Выход
0–10 В или 4 20 мA
Чувствительный элемент
Pt1000, DIN EN 60751, класс В
Основные параметры
Чувствительный элемент
Pt1000, DIN EN 60751, класс В
Диапазон измерения
переключение между 8 диапазонами измерения с ручной коррекцией нуля (±10 K)
рабочий диапазон
-30 +70 °C
Тип изделия
Преобразователь температуры в помещении измерительный
Заводской артикул
1101-41A2-2000-200
Диапазон температуры
30…+70 °C
Погрешность влажности
±10 % RH
Дисплей
есть
Электропитание и выходы
Напряжение питания
24 В перем./пост. тока ±10 %: выход 0–10 В
15–36 В пост. тока
выход 4 20 мА (зависит от нагрузки)
Потребляемая мощность
< 1,0 В·А/24 В пост. тока < 2,2 В·А/24 В перем. тока
Выход
0–10 В или 4 20 мA
Тип подключения
по двух- или трехпроводной схеме
Монтаж/подключение
при помощи винтов
Электрическое подключение
0,14–1,5 мм2, по винтовым зажимам
Выходной сигнал
0–10 В /4–20 мА
Монтаж и конструкция
Корпус
пластик, акрилонитрил-бутадиенстирол (ABS), цвет — чистый белый (аналогичен RAL 9010), (опционально — из высококачественной стали)
Размеры
85 x 85 x 27 мм (Baldur 1) 75 x 75 x 25 мм (высококачественная сталь)
Монтаж
настенный монтаж или на монтажной коробке диам. 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу
Материал
нержавеющая сталь
Размер
85 × 27 мм
Совместимость / применение
закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади
Эксплуатация и защита
Температура окружающей среды
-30 +70 °C (измерительный преобразователь)
Допустимая относительная влажность воздуха
< 95 %, без конденсата
Класс защиты
III (согласно EN 60 730)
Степень защиты
IP 30 (согласно EN 60 529)
Источник характеристик
Официальный каталог S+S 2026 RU, стр. 265
pdf -
46,05MB
Безналичный расчет для юридических лиц
Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».
- 100% предоплата после выставления счета.
- Предоставляем счет, УПД и комплект бухгалтерских документов.
- Доступен электронный документооборот через Диадок.
Отгрузка по России и странам СНГ
Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.
- Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
- Самовывоз со склада в Москве возможен по предварительному согласованию.
- После отгрузки предоставляем документы и данные для отслеживания.
Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.
Частые вопросы о датчике
Проверьте сигнал, вход контроллера, диапазон и монтаж до согласования модели.
Совместим ли этот датчик со входом контроллера?
Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.
Можно ли заменить датчик другой моделью с тем же диапазоном?
Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.
Где и как устанавливать датчик?
Комнатный датчик размещают в представительной точке рабочей зоны, вдали от дверей, радиаторов, прямого солнца и приточных струй. Место должно отражать состояние помещения, а не локальный нагрев или охлаждение стены.
Что чаще всего вызывает ошибку измерения?
Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.
Какие данные нужны для инженерного подбора?
Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
