Преобразователь температуры в помещении, измерительный RTM1-U_DISPLAY, калибруемый, активный выход, 0-10 В, 1101-4131-2000-200

Код товара: 194445

Артикул: RTM1-U_DISPLAY_FRIJA I

Наличие: Под заказ

Преобразователь температуры в помещении, измерительный RTM1-U_DISPLAY, калибруемый, активный выход, 0-10 В, 1101-4131-2000-200

Цену уточняйте

В корзину Запросить КП

*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

Описание
Характеристики
Загрузки
Оплата и доставка

Преобразователь температуры в помещении, измерительный RTM1-U_DISPLAY, калибруемый, активный выход, 0-10 В, 1101-4131-2000-200

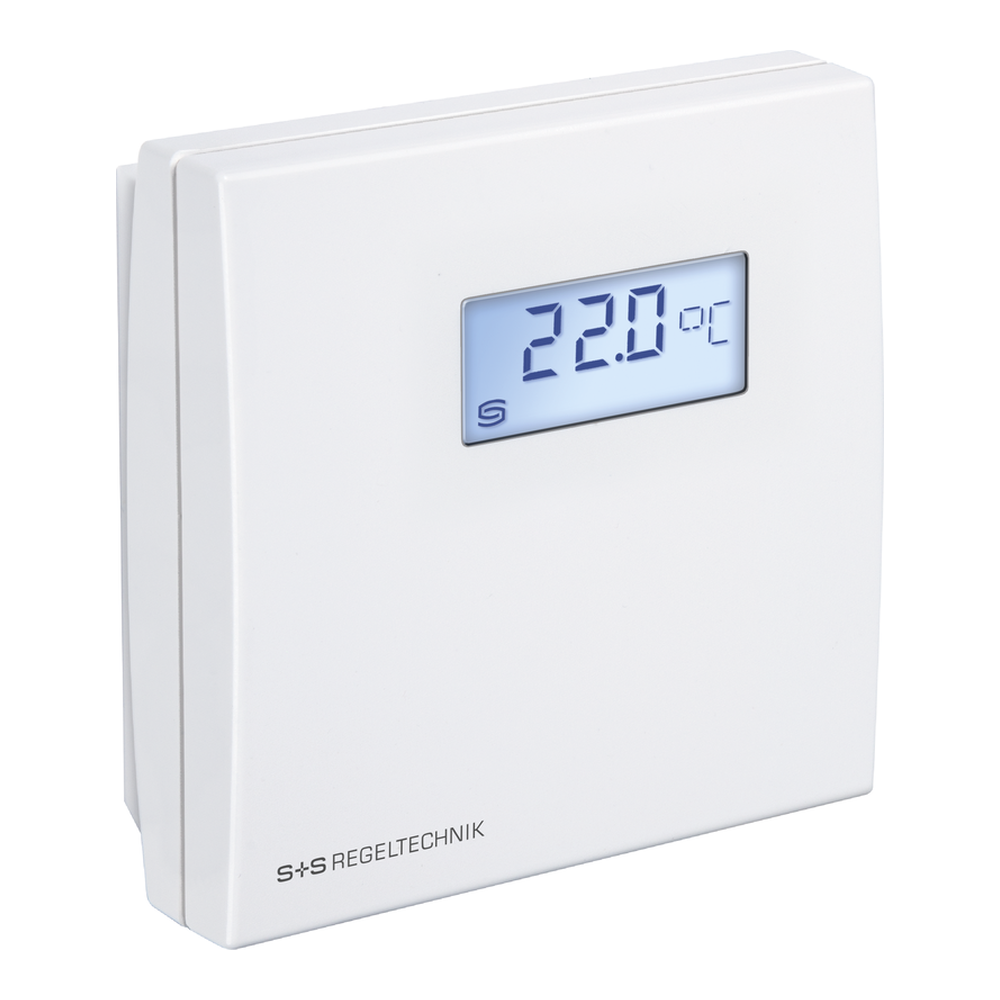

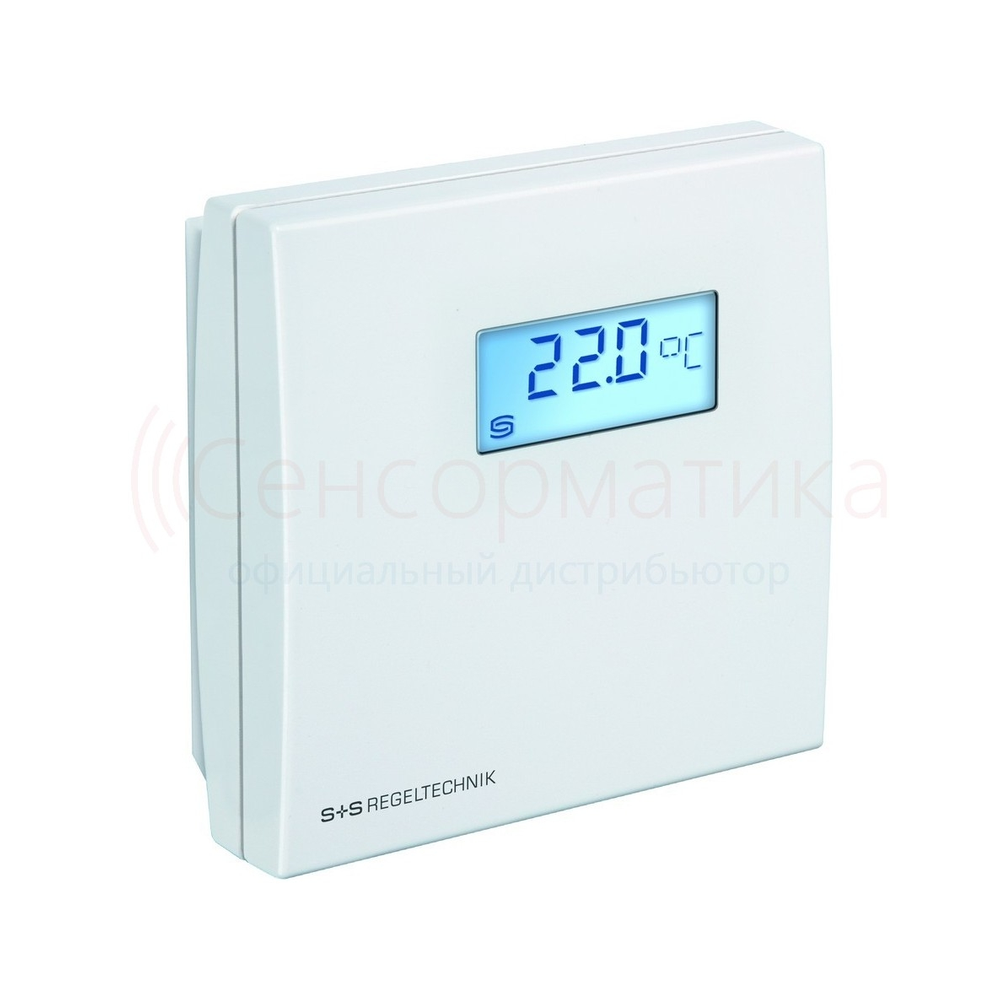

S+S REGELTECHNIK RTM1-U_DISPLAY_FRIJA I — преобразователь температуры в помещении. Заводской артикул: 1101-4131-2000-200.

Технические параметры и условия применения приведены по проверенной странице модели или серии, страницы каталога 6,8,12,49,74,75,261,262,263,666. Значения нормализованы для карточки без изменения чисел, единиц и кодов.

Диапазон измерения переключение между 8 диапазонами измерения, с ручной коррекцией нуля (+/-10 K), рабочий диапазон: -30 +70 °C

Напряжение питания 24 В перем./пост. тока +/-10 %: выход 0–10 В

Выход 0–10 В

Чувствительный элемент Pt1000, DIN EN 60751, класс В

Основные параметры

Чувствительный элемент

Pt1000, DIN EN 60751, класс В

Диапазон измерения

переключение между 8 диапазонами измерения, с ручной коррекцией нуля (+/-10 K), рабочий диапазон: -30 +70 °C

Дисплей

8-разрядный, вырез 36 x 14 мм (ширина x высота), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика)

Тип изделия

Преобразователь температуры в помещении

Заводской артикул

1101-4131-2000-200

Диапазон температуры

-30…+70 °C

Погрешность влажности

±10 % RH

Электропитание и выходы

Напряжение питания

24 В перем./пост. тока +/-10 %: выход 0–10 В

Потребляемая мощность

< 1,0 В·А/24 В пост. тока; < 2,2 В·А/24 В перем. тока

Выход

0–10 В

Тип подключения

по двух- или трехпроводной схеме

Монтаж/подключение

при помощи винтов

Электрическое подключение

0,14–1,5 мм2, по винтовым зажимам

Выходной сигнал

0–10 В

Монтаж и конструкция

Корпус

пластик, акрилонитрил-бутадиенстирол (ABS), цвет — чистый белый (аналогичен RAL 9010), (опционально — из высококачественной стали)

Размеры

85 x 85 x 27 мм (Baldur 1), 75 x 75 x 25 мм (высококачественная сталь)

Монтаж

настенный монтаж или на монтажной коробке диам. 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу

Материал

нержавеющая сталь

Размер

85 × 27 мм

Совместимость / применение

закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади

Эксплуатация и защита

Температура окружающей среды

-30 +70 °C (измерительный преобразователь)

Допустимая относительная влажность воздуха

< 95 %, без конденсата

Класс защиты

III (согласно EN 60 730)

Степень защиты

IP 30 (согласно EN 60 529)

Источник характеристик Официальный каталог S+S 2026 RU, стр. 6,8,12,49,74,75,261,262,263,666

Каталог S+S Regeltechnik 2026 на русском языке

pdf - 46,05MB

Оплата

Безналичный расчет для юридических лиц

Работаем с юридическими лицами по безналичному расчету. После согласования спецификации и сроков поставки менеджер направляет счет на оплату по реквизитам ООО «Смартхофф Групп».

100% предоплата после выставления счета.
Предоставляем счет, УПД и комплект бухгалтерских документов.
Доступен электронный документооборот через Диадок.

Подробнее об оплате

Доставка

Отгрузка по России и странам СНГ

Организуем доставку оборудования транспортными компаниями: СДЭК, Деловые линии и другими ТК по согласованию. Возможна доставка до терминала или адреса клиента.

Стоимость и сроки рассчитываются индивидуально с учетом габаритов, веса и региона.
Самовывоз со склада в Москве возможен по предварительному согласованию.
После отгрузки предоставляем документы и данные для отслеживания.

Подробнее о доставке

Итоговые условия оплаты, поставки и доставки фиксируются менеджером при согласовании заказа.

Совместим ли этот датчик со входом контроллера?

Контроллер должен поддерживать именно тот чувствительный элемент и ту характеристику, которые указаны для датчика. Pt100, Pt1000, Ni1000 и NTC нельзя считать взаимозаменяемыми. Для NTC дополнительно сверяют номинальное сопротивление и коэффициент B, а для резистивных датчиков — схему подключения и влияние сопротивления линии.

Можно ли заменить датчик другой моделью с тем же диапазоном?

Не только по диапазону. Должны совпасть тип чувствительного элемента, его характеристика, схема подключения, точность, монтажное исполнение и условия среды. Два датчика с одинаковым температурным диапазоном могут давать разные сопротивления и требовать разных таблиц в контроллере.

Где и как устанавливать датчик?

Комнатный датчик размещают в представительной точке рабочей зоны, вдали от дверей, радиаторов, прямого солнца и приточных струй. Место должно отражать состояние помещения, а не локальный нагрев или охлаждение стены.

Что чаще всего вызывает ошибку измерения?

Частые причины — неверно выбранная таблица элемента, сопротивление или неправильная схема линии, плохой тепловой контакт, неудачная точка установки и самонагрев. Разбор цепочки ошибок приведен в материале о датчиках температуры.

Какие данные нужны для инженерного подбора?

Укажите измеряемую среду и диапазон, требуемую точность, выходной сигнал, питание и тип входа контроллера. Также нужны монтажное исполнение, степень защиты, размеры зонда или кабеля, температура и давление среды, условия окружающей среды и требования к протоколу связи.
